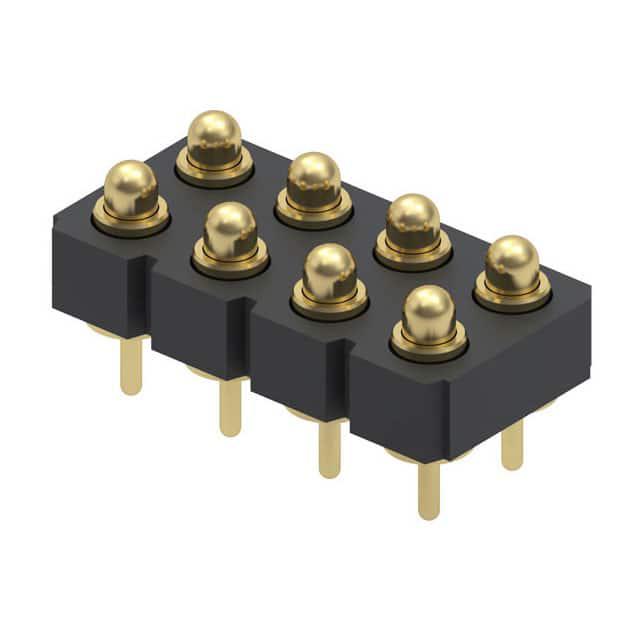

823-22-008-10-000101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 8 铜合金 510nm 金 通孔安装
供应商型号: ED8175-08-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 823-22-008-10-000101

823-22-008-10-000101概述

    Spring-Loaded Connectors 技术手册

    产品简介


    弹簧式连接器是一种具有高可靠性的连接装置,适用于各种电子设备。Mill-Max Mfg. Corp. 的系列产品主要包括Series 821(单排)和Series 823(双排),提供多种配置和高度选择。这些连接器专为2.54mm间距设计,适合通过通孔安装到电路板上。它们具有可更换的接触模块,能够确保长寿命的电气性能和机械稳定性。

    技术参数


    - 材料:
    - 接触柱及基座:黄铜合金镀金(0.51μm金,2.54μm镍)
    - 弹簧:铍铜镀金(0.25μm金)
    - 绝缘体:高温热塑塑料,UL94 V-0等级
    - 机械性能:
    - 初始高度(A)下的弹簧力:25克
    - 中行程(B/2)下的弹簧力:60克
    - 使用寿命:高达1,000,000次循环
    - 电气性能:
    - 电压额定值:100Vrms/150Vdc
    - 电流额定值:连续2安培,峰值3安培
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小10,000兆欧姆
    - 介电强度:最小700Vrms
    - 电容:最大1皮法拉

    产品特点和优势


    1. 长寿命和可靠性:精密加工的活塞和底座以及镀金组件确保了高达1,000,000次的循环使用寿命。
    2. 高电流承载能力:单个触点能承受连续2安培和峰值3安培的电流。
    3. 高耐温性:适用于表面贴装工艺的高温度热塑绝缘材料。
    4. 灵活的配置:单排和双排版本可供选择,满足不同应用需求。

    应用案例和使用建议


    - 应用案例:此类连接器广泛应用于测试和测量设备、医疗设备、通信设备和工业控制系统。
    - 使用建议:在组装前,确保所有通孔直径为0.56±0.08mm并清洁处理。焊接时,建议先手工焊接,然后进行波峰焊或回流焊。

    兼容性和支持


    - 兼容性:Series 821 和 823 型号均可手动放置于标准2.54mm间距的通孔内,适合大多数电路板。
    - 支持:Mill-Max公司提供详尽的技术支持和售后服务,确保客户能获得最佳的使用体验。

    常见问题与解决方案


    - 问题1:连接器无法插入电路板上的孔。
    - 解决方法:确认孔径符合标准(0.56±0.08mm),必要时重新清洁或钻孔。
    - 问题2:连接器无法保持稳固。
    - 解决方法:检查焊接质量和是否有杂质阻碍接触。

    总结和推荐


    总的来说,Mill-Max的弹簧式连接器系列以其高可靠性和耐用性在市场上占据领先地位。无论是对于高要求的应用还是普通消费电子产品,它们都表现出色。我们强烈推荐这种连接器用于需要频繁插拔、高可靠性和高电流承载能力的场合。

823-22-008-10-000101参数

参数
触头镀层
触头数量 8
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
排数 2
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装
