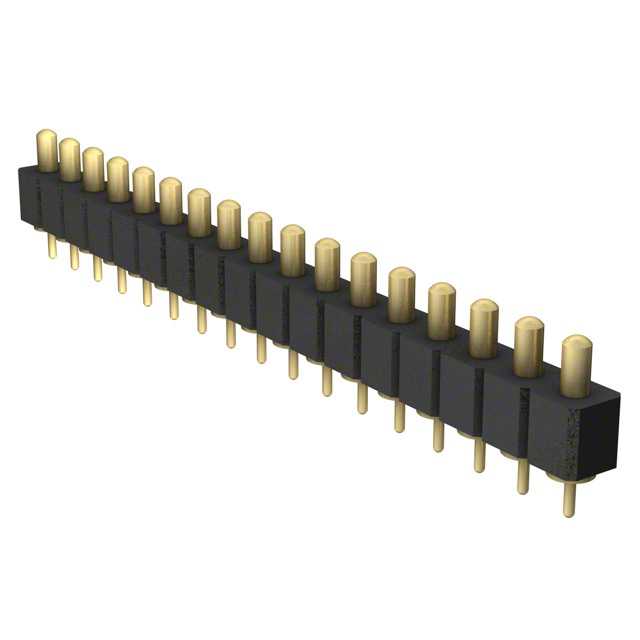

821-22-017-10-003101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: 活塞型 2.54mm 1 17 铜合金 510nm 金 通孔安装 43.18mm(长度)*2.54mm(高度)
供应商型号: Q-821-22-017-10-003101
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 821-22-017-10-003101

821-22-017-10-003101概述

    SPRING-LOADED CONNECTORS 技术手册

    产品简介


    Mill-Max Mfg. Corp. 的弹簧加载连接器是专为需要高可靠性和耐用性的应用而设计的。这些连接器采用精密机械加工的活塞和基座,配合镀金处理,确保高达100万次的循环使用寿命。它们可用于单行(Series 821)和双行(Series 823),适用于各种工业和消费电子领域。

    技术参数


    - 材料
    - 活塞和基座:黄铜合金,20μ” 金镀层(100μ” 镍)
    - 弹簧:铍铜,10μ” 金镀层
    - 绝缘体:高温热塑塑料,UL94 V-0 级
    - 机械
    - 初始高度 A 下的弹簧力:25 克
    - 中行程(B/2)下的弹簧力:60 克
    - 耐久性:高达100万次循环
    - 电气
    - 电压等级:交流 100Vrms / 直流 150V
    - 电流等级:连续 2A,峰值 3A 每个触点
    - 触点电阻:最大 20mΩ
    - 绝缘电阻:最小 10,000MW
    - 介电强度:最小 700Vrms
    - 电容:最大 1pF

    产品特点和优势


    1. 长寿命:高达100万次循环的耐久性。
    2. 高可靠性:镀金接触面保证长期稳定性能。
    3. 多功能性:适用于单行和双行安装,适应不同需求。
    4. 低成本维护:高质量材料确保低维护成本。
    5. 环保:符合 RoHS-2 标准。

    应用案例和使用建议


    - 应用场景:适用于需要频繁插拔连接的工业自动化设备、医疗设备、通信设备和消费电子产品。
    - 使用建议:选择合适的触点数量和风格以满足具体的应用需求。确保电路板上的通孔直径正确匹配连接器的设计要求。

    兼容性和支持


    - 兼容性:适用于0.022±0.003” 镀通孔的电路板。
    - 支持:提供详尽的技术文档和客户支持服务,确保客户在使用过程中能够获得帮助。

    常见问题与解决方案


    - 问题1: 连接器在高频操作下出现故障。
    - 解决方案: 检查触点是否清洁,重新插入连接器并确保正确的插拔力度。

    - 问题2: 电流传输不稳定。
    - 解决方案: 检查所有连接是否紧密,必要时重新焊接。
    - 问题3: 连接器损坏。
    - 解决方案: 检查是否有过载情况,确保连接器的电流负载不超过其额定值。

    总结和推荐


    总体来说,Mill-Max的弹簧加载连接器在可靠性、耐用性和多功能性方面表现出色。它特别适合那些需要频繁插拔连接的应用场合。虽然价格可能相对较高,但其高性能和长寿命使其成为值得投资的选择。因此,强烈推荐在需要高可靠性和耐用性的应用场景中使用这些连接器。

821-22-017-10-003101参数

参数
排数 1
触头镀层
触头数量 17
触头镀层厚度 510nm
类型 活塞型
间距 2.54mm
材料 铜合金
长*宽*高 43.18mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
