851-41-004-30-002000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 4pin 3A 250nm 金 黑色 SMD,P=1.27mm 贴片安装 5.46mm(长度)*3.02mm(高度)
供应商型号: Q-851-41-004-30-002000
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-41-004-30-002000

851-41-004-30-002000概述

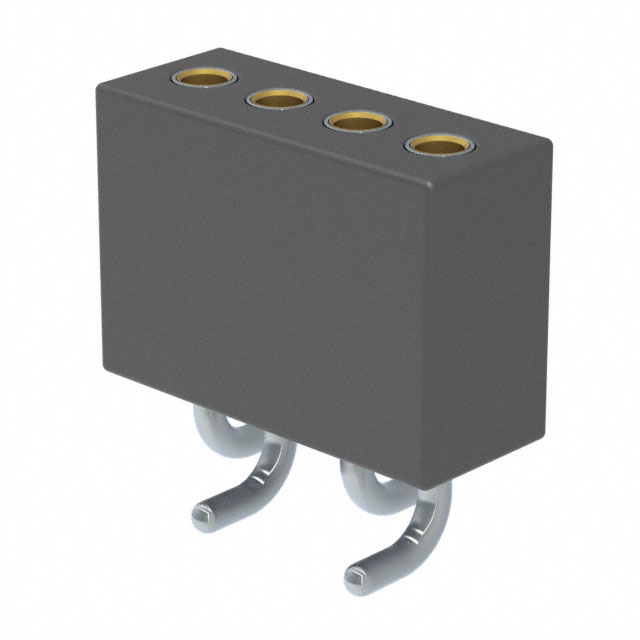

    # Interconnect Socket: 851-41-004-30-002000

    产品简介


    Interconnect Socket(互连插座)851-41-004-30-002000是一款表面贴装型单排插针式插座,采用右侧引脚设计。它适用于0.050英寸网格,接受直径为0.015到0.022英寸的引脚。该插座主要用于电子设备中的连接需求,具有广泛的应用范围,特别是在需要高密度连接和可靠电气性能的场合。

    技术参数


    - 产品编号: 851-41-004-30-002000
    - 连接方式: 表面贴装型
    - 接口规格: 0.050英寸网格
    - 引脚数量: 4个
    - 插针材质: 851-41-004-30-002000号插针采用黄铜合金
    - 镀层规格: 外壳采用200微英寸锡(哑光)镀层,内接触点采用10微英寸金(覆盖50微英寸镍)
    - 电气特性:
    - 最大电流承载能力: 3安培
    - 接触电阻: 最大10毫欧姆
    - 硬度: 36-43罗氏C硬度
    - 温度特性:
    - 工作温度: -55°C到+125°C
    - 熔点: 980°C/865°C (液相线/固相线)
    - 材料性能:
    - 底座材料: 尼龙46(含30%或45%玻璃填充),品牌为Stanyl
    - 耐热温度: 290°C @ 264 psi

    产品特点和优势


    - 可靠性高: 铜铍合金插针具有优良的弹性和耐高温性能,保证长期使用的稳定性和可靠性。
    - 高密度连接: 设计紧凑,适用于高密度连接的需求。
    - 兼容性强: 适用于多种电气特性的应用环境,广泛应用于各种电子设备中。
    - 易于安装: 表面贴装设计,便于自动化生产。

    应用案例和使用建议


    - 应用案例: 常用于高性能计算机主板、服务器、通信设备等需要高密度连接的场合。
    - 使用建议:
    - 在高温环境下使用时,建议选用耐高温的材料以确保长期稳定性。
    - 保持正确的焊接温度和时间,避免过高的温度导致焊点损坏。
    - 定期检查和维护,确保连接稳定可靠。

    兼容性和支持


    - 兼容性: 该插座设计兼容标准0.050英寸网格的引脚,可以与多种类型的PCB板兼容。
    - 技术支持: Mill-Max提供全面的技术支持和售后服务,包括产品的安装指导和技术咨询。

    常见问题与解决方案


    - 问题: 插座接触不良。
    - 解决方案: 检查引脚插入是否正确且紧密,必要时重新插入。
    - 问题: 插座工作温度超出范围。
    - 解决方案: 选择合适的工作温度范围内的材料,或咨询供应商获取更高温范围的版本。
    - 问题: 焊接后引脚出现松动。
    - 解决方案: 确保焊接温度和时间符合要求,避免过高的温度导致焊点损坏。

    总结和推荐


    Interconnect Socket 851-41-004-30-002000是一款高性能的表面贴装型插座,具备高可靠性、易于安装和广泛的兼容性。它特别适合于需要高密度连接和长期稳定性的应用场合。强烈推荐给需要高可靠性和高性能连接解决方案的用户。

851-41-004-30-002000参数

参数
间距-配接 1.27mm
针脚数 4pin
防护等级 -
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
额定电流 3A
颜色 黑色
类型 Push-Pull,Receptacle
排数 1
长*宽*高 5.46mm(长度)*3.02mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

851-41-004-30-002000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-41-004-30-002000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-41-004-30-002000 851-41-004-30-002000数据手册

851-41-004-30-002000封装设计

查看详情并下载
Symbol
Footprint
3D Model
