3141-2-00-15-00-00-08-0

厂牌: MILL-MAX
产品描述: Contact PIN Solder ST Swage Mount Bulk
供应商型号: ED1279-ND
供应商: Digi-Key
标准整包数: 1

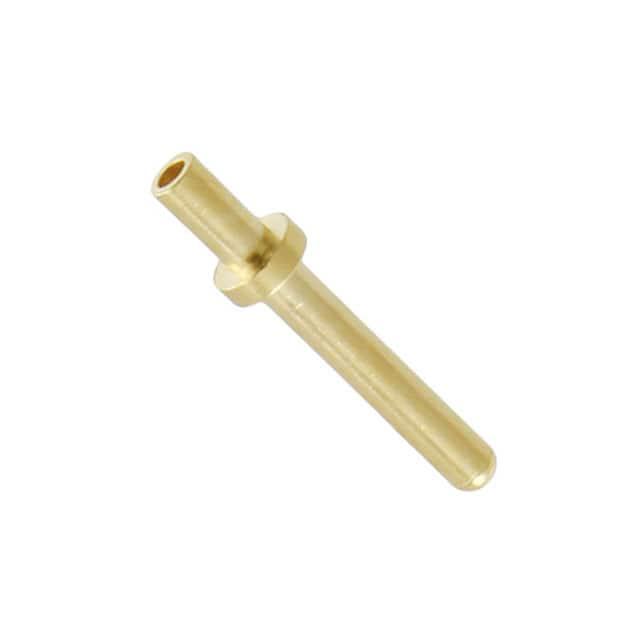

MILL-MAX 端子 - PC 引脚/单接线柱连接器 3141-2-00-15-00-00-08-0

3141-2-00-15-00-00-08-0概述

    电子元器件产品技术手册解析:Mill-Max Mfg. Corp. 的 Male PCB Pins

    产品简介


    Mill-Max Mfg. Corp. 是一家专业生产高品质PCB连接器和引脚的企业。本文将重点介绍他们的一款产品——Male PCB Pins(直插式印刷电路板针),广泛应用于电子设备和电路板的设计与制造中。这些引脚用于在印刷电路板上建立可靠的电连接,常见于各种电子设备和工业控制设备中。

    技术参数


    该产品的技术参数如下:
    - 材料:黄铜合金360,半硬状态(除卡扣式引脚为退火状态)
    - 直径公差:±0.051毫米
    - 长度公差:±0.13毫米
    - 角度公差:±2°
    - RoHS合规:符合RoHS 2011/65/EU标准
    - 表面处理:可以选择镀锡铅镍合金、纯锡镍合金(RoHS)、金镍合金(RoHS)等多种表面处理方式
    - 安装孔径:0.86mm、1.09mm、1.45mm等不同尺寸
    - 针长:可选范围从4.32mm到25.40mm

    产品特点和优势


    - 高精度制造:严格的质量控制确保每个引脚都具有非常精确的尺寸和公差。
    - 多种安装方式:支持焊接、卡扣和压接等多种安装方式,适用于不同的应用需求。
    - 广泛的表面处理选项:提供多种表面处理方案以适应不同的环境要求和客户需求。
    - 良好的机械强度:黄铜合金材料保证了引脚的耐用性和稳定性。
    - 罗氏合规性:所有产品均符合欧盟RoHS指令,安全环保。

    应用案例和使用建议


    这些引脚非常适合于需要高可靠性和稳定性的电子设备中,如工业控制系统、电信设备和医疗仪器等。为了更好地发挥其性能,我们建议用户根据实际应用环境选择合适的安装方式和表面处理方案,并且注意保持安装孔清洁,避免异物影响接触效果。

    兼容性和支持


    Mill-Max Mfg. Corp. 的Male PCB Pins可以与大多数标准的印刷电路板兼容。此外,公司还提供了详细的技术文档和客户支持服务,帮助用户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:安装时引脚不易插入。
    - 解决方案:检查安装孔径是否符合要求;清理孔内的杂物。

    2. 问题:焊接时引脚出现翘曲现象。
    - 解决方案:确保焊接温度和时间控制得当;选择适当的焊料。

    3. 问题:引脚表面腐蚀。
    - 解决方案:选择适合环境的表面处理工艺;避免在潮湿环境中长期暴露。

    总结和推荐


    综上所述,Mill-Max Mfg. Corp. 的Male PCB Pins以其卓越的性能和广泛的适用性,在市场上具备较强的竞争力。无论是从制造质量还是功能性角度来看,都是一个值得信赖的选择。我们强烈推荐在您的项目中使用这类引脚,以实现高效可靠的电气连接。

3141-2-00-15-00-00-08-0参数

参数
长*宽*高 8.43mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

3141-2-00-15-00-00-08-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

3141-2-00-15-00-00-08-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚/单接线柱连接器 MILL-MAX 3141-2-00-15-00-00-08-0 3141-2-00-15-00-00-08-0数据手册

3141-2-00-15-00-00-08-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
