853-99-030-10-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 2 30pin 3A 2.54μm 锡铅 黑色 通孔安装
供应商型号: Q-853-99-030-10-001000
供应商: 期货订购
标准整包数: 1

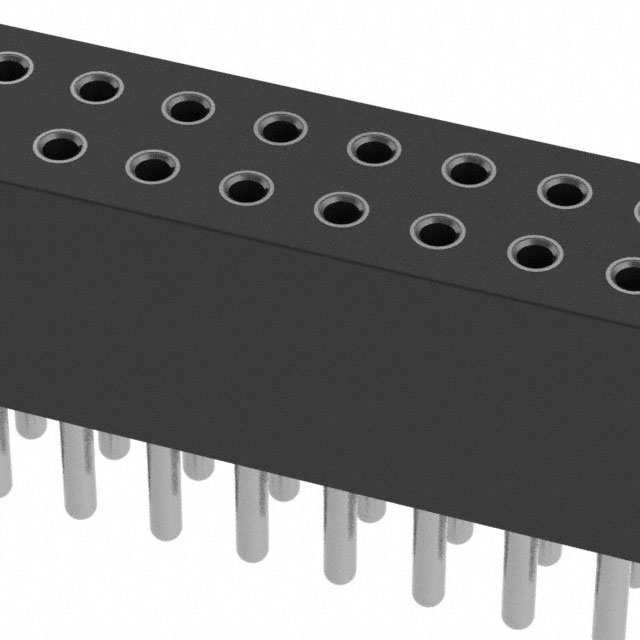

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 853-99-030-10-001000

853-99-030-10-001000概述

    Mill-Max Series 850, 851, 852, 853 Interconnect Products
    Mill-Max Manufacturing Corporation is a leading provider of high-quality interconnect solutions, offering a wide range of products that cater to various industries and applications. Among their offerings, the Series 850, 851, 852, and 853 interconnects stand out due to their unique features and versatile applications.

    1. 产品简介


    Series 850, 851, 852, 和 853 是由 Mill-Max 制造的一款引脚间距为 0.050 英寸的单排和双排插头和插座组件。这些互连组件设计用于板堆叠,最小间距可达 0.248 英寸。它们适用于多种场合,如电路板连接、工业控制、消费电子和通信设备等领域。

    2. 技术参数


    - 引脚间距:0.050 英寸
    - 引脚直径:0.016 英寸(可选其他尺寸)
    - 针座材质:高温度热塑性材料,适合所有焊接操作
    - 接触件:采用 Hi-Rel,3-指状铍铜 #11 接触件,额定电流为 3 安培。#11 接触件可接受的针直径范围为 0.015 英寸至 0.020 英寸
    - 订购信息:
    - 单排引脚:Series 850
    - 双排引脚:Series 852
    - 单排插座:Series 851
    - 双排插座:Series 853

    3. 产品特点和优势


    - 紧凑设计:引脚间距仅为 0.050 英寸,使得组件能够在有限的空间内实现高密度连接。
    - 高可靠性:接触件选用 Hi-Rel 3-指状铍铜材料,确保在严苛环境下也能保持稳定的电气性能。
    - 适用广泛:适用于各种电子设备,包括电路板连接、工业控制和通信系统等。
    - 灵活选择:提供单排和双排选项,满足不同应用场景的需求。

    4. 应用案例和使用建议


    这些互连组件常用于需要高度可靠连接的应用场合。例如,在电路板组装过程中,这些组件可以用于实现不同板之间的信号传输。具体使用时,建议根据实际需求选择合适的引脚数和插头类型,以确保最佳性能。

    5. 兼容性和支持


    - 兼容性:Series 850, 851, 852, 853 系列组件具有良好的通用性和兼容性,能够与其他标准电子元件配合使用。
    - 支持和服务:Mill-Max 提供全面的技术支持和售后服务,确保客户能够获得满意的解决方案。

    6. 常见问题与解决方案


    - 问题:连接不稳定
    - 解决方案:检查引脚和插座是否完全插入,并确认接触件没有损坏。
    - 问题:信号传输质量差
    - 解决方案:确保使用符合规格的引脚直径,并检查是否有外部干扰源影响信号传输。
    - 问题:焊接不牢固
    - 解决方案:遵循正确的焊接工艺,并确保使用合适的焊料和温度。

    7. 总结和推荐


    综上所述,Mill-Max 的 Series 850, 851, 852, 853 系列互连组件以其紧凑的设计、高可靠性和广泛的适用性脱颖而出。这些产品不仅具备出色的电气性能,还能满足各种应用场景的需求。强烈推荐这些组件作为高性能电子设备连接的理想选择。

853-99-030-10-001000参数

参数
排数 2
触头镀层厚度 - 配接 2.54μm
防护等级 -
触头镀层 - 配接 锡铅
额定电流 3A
间距-配接 1.27mm
类型 Push-Pull,Receptacle
针脚数 30pin
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 散装

853-99-030-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

853-99-030-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 853-99-030-10-001000 853-99-030-10-001000数据手册

853-99-030-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 5.2371 ¥ 43.4679
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 43467.9
