811-22-010-30-004101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 10 铜合金 510nm 金 贴片安装
供应商型号: Q-811-22-010-30-004101
供应商: 期货订购
标准整包数: 1

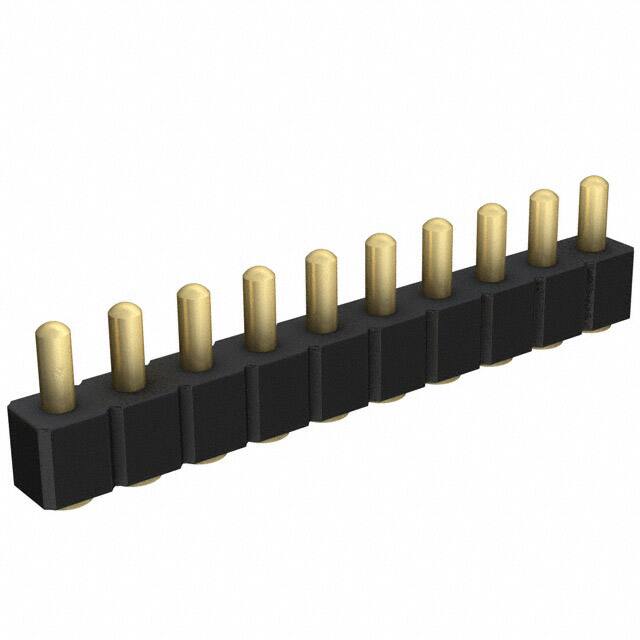

MILL-MAX 矩形连接器 - 弹簧式 811-22-010-30-004101

811-22-010-30-004101概述

    弹簧式连接器技术手册

    产品简介


    弹簧式连接器(Spring-Loaded Connectors)是由Mill-Max Mfg. Corp.生产的高可靠性的电子连接组件。这些连接器分为单行和双行配置,适用于表面贴装技术(Surface Mount Technology, SMT),并且在工业自动化、消费电子产品和通信设备等领域有着广泛的应用。这类连接器以其稳定的接触力和长寿命而著称,是现代电子设计中不可或缺的重要部件。

    技术参数


    - 材料
    - 接触针和基座:黄铜合金机加工,镀金厚度20μ英寸,镍厚度100μ英寸
    - 弹簧:铍铜,镀金厚度10μ英寸
    - 绝缘体:耐高温热塑性塑料,UL94 V-0等级

    - 机械特性
    - 初始高度的弹簧力:25克
    - 中点行程时的弹簧力:60克
    - 耐久性:1,000,000次循环
    - 面板一致性:0.005英寸(单行最多10个针脚,双行最多20个针脚)

    - 电气特性
    - 电压等级:交流100VRMS/直流150V
    - 电流等级:连续2安培,峰值3安培
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小10,000兆欧姆
    - 击穿电压:最小700VRMS
    - 电容:最大1皮法拉

    产品特点和优势


    弹簧式连接器具有多项显著特点,使其在市场上具备强大的竞争力:
    - 使用寿命长:精密机加工的活塞和基座以及镀金组件保证了1,000,000次的循环寿命。
    - 高接触可靠性:低电阻、大电流的接触设计使其在各种应用中表现优异。
    - 表面贴装兼容性:高温度热塑性绝缘材料适合表面贴装工艺,简化装配过程。
    - 多样性:提供多种高度和接触风格选择,适用于不同应用场景。

    应用案例和使用建议


    - 应用场景:这些连接器广泛应用于工业自动化系统、消费电子产品(如平板电脑和智能手机)、以及通信设备(如路由器和交换机)。
    - 使用建议:为确保最佳性能,应根据实际应用场景选择合适的高度和接触风格。在安装过程中,遵循制造商提供的P.C.B.焊盘设计指导以提高连接的稳定性和耐用性。

    兼容性和支持


    - 兼容性:Spring-Loaded Connectors与多种电路板布局兼容,特别是那些需要垂直和平行连接的应用场景。
    - 支持和服务:Mill-Max Mfg. Corp.提供了详尽的技术支持文档和售后服务,包括安装指南、维修服务和定制化设计咨询。

    常见问题与解决方案


    - 问题1:如何正确安装连接器?
    - 解决方案:确保在焊接前正确对齐连接器和焊盘。使用标准的SMT装配流程进行安装。

    - 问题2:在高温环境下使用是否影响性能?
    - 解决方案:由于采用了UL94 V-0等级的耐高温热塑性绝缘材料,Spring-Loaded Connectors在高温环境中仍能保持稳定性能。

    总结和推荐


    综上所述,Mill-Max Mfg. Corp.的弹簧式连接器以其卓越的性能、可靠性以及多样化的设计选项,在众多应用场景中表现优异。对于需要高效、持久连接解决方案的工程师和设计师来说,这是一款值得推荐的产品。无论是工业生产还是日常电子产品开发,弹簧式连接器都是一个可靠的选择。

811-22-010-30-004101参数

参数
材料 铜合金
排数 1
触头镀层
触头数量 10
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
安装方式 贴片安装
零件状态 停产
包装方式 散装

811-22-010-30-004101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

811-22-010-30-004101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 811-22-010-30-004101 811-22-010-30-004101数据手册

811-22-010-30-004101封装设计

查看详情并下载
Symbol
Footprint
3D Model
