850-90-050-10-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 50pin High Temperature Nylon 4/6 锡铅 黑色 通孔安装 63.88mm(长度)*2.21mm(高度)
供应商型号: 575-85090050100010
供应商: Mouser
标准整包数: 1
MILL-MAX 圆形连接器 850-90-050-10-001000

850-90-050-10-001000概述


    产品简介

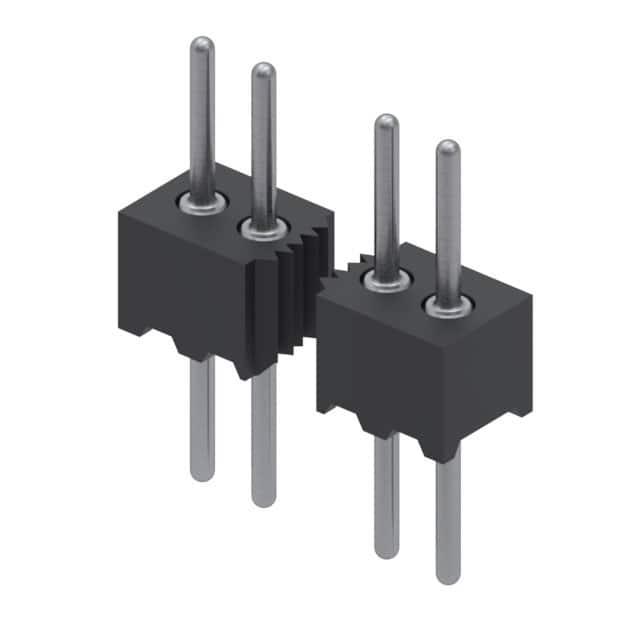

    Interconnect Header Solder Tail Pin Header
    这种电子元器件是Mill-Max公司生产的互连头(Interconnect Header),主要用于电子电路板之间的连接。产品具有单行引脚设计,采用通孔焊接方式,便于安装和固定。它适用于多种电子设备,如工业控制设备、医疗仪器、通信设备等。本产品采用0.41mm(0.016英寸)直径的引脚,材料为黄铜合金,这使得它具备优异的导电性和机械强度,同时具备良好的耐热性能。

    技术参数


    - 引脚材料:黄铜合金 (UNS C36000),符合ASTM B 16标准
    - 化学成分:Cu 61.5%,Zn 35.4%,Pb 3.1%
    - 硬度:80-90 Rockwell B
    - 密度:0.307 lbs/in³
    - 导电性:26% IACS(国际退火铜标准)
    - 熔点:900°C/885°C(液相/固相)
    - 绝缘体材料:尼龙46(Stanyl TE250F6 或 TE250F9,黑色)
    - 玻璃纤维含量:30% 或 45%
    - 耐热温度:554°F (290°C) @ 264 psi
    - 焊锡温度:适用于高温回流焊,特别是铅自由回流焊(高于500°F/260°C)
    - 镀层:200微英寸镀锡/铅(93/7),底层100微英寸镍镀层

    产品特点和优势


    1. 高可靠性:引脚材料的机械强度和耐热性能使产品能够在各种恶劣环境下可靠运行。
    2. 环保合规:RoHS和REACH合规,确保产品无有害物质,安全可靠。
    3. 高性价比:黄铜引脚材料和高性能尼龙绝缘体提供稳定可靠的连接,同时保持成本优势。
    4. 易于焊接:通过-hole设计方便组装和焊接,减少安装时间,提高生产效率。

    应用案例和使用建议


    应用场景
    1. 工业控制设备:在自动化控制系统中,互连头用于连接不同的传感器和执行器。
    2. 医疗仪器:在医疗设备内部电路板之间实现高效可靠的信号传输。
    3. 通信设备:在通讯模块中,互连头用于不同电路板之间的互连。
    使用建议
    - 焊接前预处理:在焊接前,确保焊接区域干净且无氧化,以提高焊接质量。
    - 正确选择焊料:建议使用适当的焊料和焊剂,以保证焊点的稳定性和耐用性。
    - 适当保护措施:在焊接过程中,采取适当的防静电措施,避免损坏电子元件。

    兼容性和支持


    - 兼容性:产品设计为通用互连头,可以与其他标准电路板和连接器配合使用。
    - 支持和服务:Mill-Max提供详尽的技术文档和支持,确保客户能够顺利集成产品。客户还可以通过官方网站获取最新的技术支持和文档。

    常见问题与解决方案


    1. 引脚损坏:如果在焊接过程中引脚出现损坏,建议重新选择合适的引脚材料并严格遵守焊接工艺。
    2. 焊点不牢固:确保焊接区域清洁,并使用适当的助焊剂,以提高焊点的牢固性。
    3. 连接不稳定:检查连接器插入是否正确,并确保所有针脚正确对接。

    总结和推荐


    这款由Mill-Max制造的Interconnect Header Solder Tail Pin Header具有高可靠性、良好的导电性和机械强度,适用于多种工业和医疗应用。其出色的焊接性能和环保合规性使其成为值得信赖的选择。强烈推荐在需要高效、可靠互连解决方案的应用中使用此产品。

850-90-050-10-001000参数

参数
端接 焊盘
额定电流 -
外壳材料 High Temperature Nylon 4/6
针脚数 50pin
触头镀层 - 配接 锡铅
类型 Header,Push-Pull
颜色 黑色
长*宽*高 63.88mm(长度)*2.21mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

850-90-050-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

850-90-050-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 850-90-050-10-001000 850-90-050-10-001000数据手册

850-90-050-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.4695 ¥ 164.5173
8+ $ 15.3144 ¥ 129.4067
24+ $ 15.012 ¥ 126.8514
56+ $ 14.6448 ¥ 123.7486
104+ $ 13.7235 ¥ 115.9636
256+ $ 12.5895 ¥ 106.3813
504+ $ 11.6445 ¥ 98.396
库存: 84
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 164.51
