823-22-060-10-004101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 60 铜合金 510nm 金 通孔安装
供应商型号: Q-823-22-060-10-004101
供应商: 期货订购
标准整包数: 1

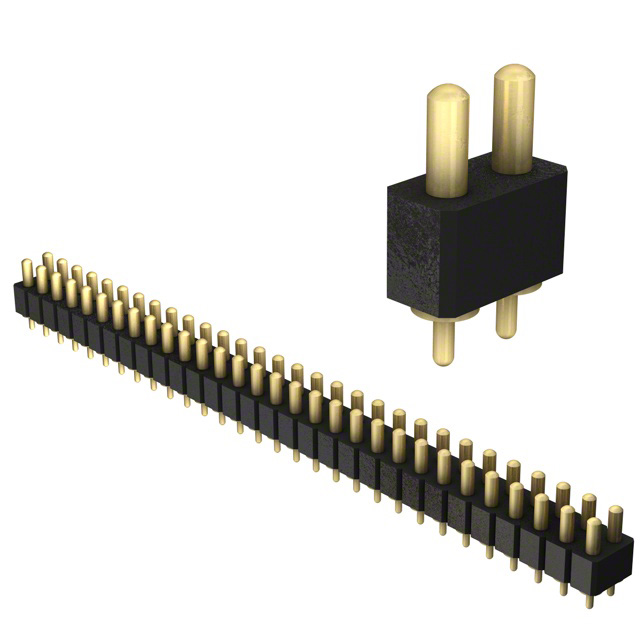

MILL-MAX 矩形连接器 - 弹簧式 823-22-060-10-004101

823-22-060-10-004101概述

    Spring-Loaded Connectors 技术手册

    产品简介


    Spring-Loaded Connectors是由Mill-Max Mfg. Corp.生产的高可靠性电子连接器,适用于各种电子设备和系统。这些连接器采用弹簧加载设计,提供稳固且可重复使用的电接触点。主要类型包括Series 821(单排)和Series 823(双排),它们分别在2.54毫米网格上设计,适用于通过孔式安装。

    技术参数


    - 材料:
    - 接触销及基座:机械加工铜合金镀金(0.51μm)和镍(2.54μm)
    - 弹簧:铍铜镀金(0.25μm)
    - 绝缘体:高温热塑性材料,UL94 V-0等级
    - 机械参数:
    - 初始高度(A):3.48mm 至 5.99mm
    - 最大行程(B):0.99mm 至 1.39mm
    - 弹簧初始力(A点):25克
    - 弹簧中程力(B/2点):60克
    - 耐用性:高达1,000,000次循环
    - 电气参数:
    - 电压额定值:交流100Vrms / 直流150V
    - 电流额定值:连续2A,峰值3A
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小10,000兆欧姆
    - 绝缘强度:最小700Vrms
    - 电容:最大1pF
    - 尺寸:
    - 单排系列821:最多64个接触点
    - 双排系列823:最多72个接触点

    产品特点和优势


    - 高耐用性:接触器经过精密加工,确保1,000,000次循环以上的使用寿命。
    - 低电阻、高电流:每接触点额定2A(连续)和3A(峰值),确保可靠传输电流。
    - 长行程相对低轮廓:使得连接器能够在保持低轮廓的同时提供较长的行程。
    - 高温适用性:绝缘体材料适合表面贴装工艺,并具有耐高温特性。

    应用案例和使用建议


    这些Spring-Loaded Connectors广泛应用于各种需要高可靠性和稳定性的电子设备,如通讯设备、计算机、医疗仪器、测试设备等。例如,在工业控制系统的布线过程中,可以使用这些连接器实现高效且稳定的信号传输。使用时应注意以下几点:
    - 在安装过程中确保正确的定位和焊接,以避免松动或不良接触。
    - 定期检查连接器的状态,确保长期可靠运行。

    兼容性和支持


    Series 821 和 823 系列连接器与市面上常见的电路板钻孔尺寸兼容,易于安装。制造商Mill-Max提供全面的技术支持,包括详细的产品手册和客户咨询服务。

    常见问题与解决方案


    - Q: 连接器在多次插拔后接触不良怎么办?
    - A: 检查是否有尘埃或污垢积累,使用适当的清洁工具进行清洁。如果磨损严重,考虑更换新的连接器。
    - Q: 无法正确对准插头和插座怎么办?
    - A: 检查插头和插座的尺寸是否匹配,确保插入时对准正确的网格。使用适当的辅助工具帮助对齐。

    总结和推荐


    Mill-Max Spring-Loaded Connectors以其高耐用性、低电阻和适应高温环境的能力,成为市场上一款非常优秀的电子连接器。这些连接器特别适合于需要频繁插拔且要求高可靠性的应用场合。总体来说,强烈推荐使用这些连接器以提升您的电子设备的性能和可靠性。

823-22-060-10-004101参数

参数
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
排数 2
触头镀层
触头数量 60
安装方式 通孔安装
零件状态 在售
包装方式 散装

823-22-060-10-004101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

823-22-060-10-004101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 823-22-060-10-004101 823-22-060-10-004101数据手册

823-22-060-10-004101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 18.3178 ¥ 152.0381
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 152038.1
