214-44-320-01-670800

产品分类: 用于IC/晶体管的插座
厂牌: MILL-MAX

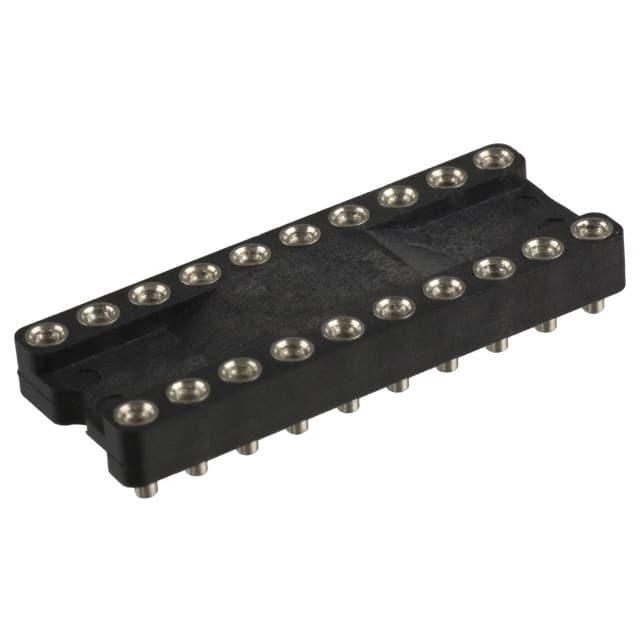

产品描述: Conn DIP Socket SKT 20 POS 2.54mm Solder ST SMD Tube
供应商型号: 575-4432001
供应商: Mouser
标准整包数: 1
MILL-MAX 用于IC/晶体管的插座 214-44-320-01-670800

214-44-320-01-670800概述


    产品简介


    DUAL-IN-LINE SOCKETS (DIL Sockets)
    DUAL-IN-LINE SOCKETS(DIL插座)是由Mill-Max Mfg. Corp.生产的电子元器件,主要用于集成电路和其他模块组件的安装和连接。这些插座支持表面贴装技术(SMT),适用于自动化放置工艺,具有封闭式框架设计。它们在多种电子设备中广泛应用,如计算机主板、通信设备和工业控制系统。

    技术参数


    | 参数名称 | 规格说明 |

    | 针数 | 6, 8, 14, 16, 18, 20 |
    | 管装包装数量 | 67, 50, 28, 25, 22, 20 |
    | 单卷数量 | 750, 1000 |
    | 每卷宽度(mm) | 16, 18, 20, 24, 28, 32, 40 |
    | 端子镀层选项 | 200 μ” Sn/Pb, 100 μ” Sn/Pb, 200 μ” Sn, 100 μ” Sn |
    | 工作电流 | 3 A(使用MM #1434针脚) |
    | 材质 | 高温尼龙46绝缘材料 |
    | 插座尺寸(宽 x 高) | 0.3 x 0.4 英寸 |

    产品特点和优势


    DIL插座系列214具备以下特点和优势:
    - 独特的浮动接触设计:可补偿不均匀的焊膏印刷效果,确保每个引脚的良好连接。
    - 高可靠性:通过4指铍铜材料接触,可在3安培的电流下运行。
    - 多样化包装选择:提供管装和带状卷盘两种包装方式,符合EIA-481标准。
    - 适用于多种焊接工艺:采用高温尼龙46绝缘体,适合各种表面贴装工艺。
    - 与视觉系统兼容:封闭框架设计,方便机器视觉系统的识别。

    应用案例和使用建议


    该DIL插座适用于多种电子设备和应用场景,例如:
    - 计算机主板上的IC插座
    - 通信设备中的集成电路连接
    - 工业控制系统的模块化设计
    使用建议:
    - 在焊接过程中确保焊膏量适中,避免过量导致短路。
    - 考虑到插座的浮动设计,在焊接时应注意整体平整度。
    - 对于不同电流需求的应用,可以选用不同镀层的版本以确保最佳性能。

    兼容性和支持


    - 该插座支持常用的IC芯片,并且其浮动设计使其能够适应轻微的公差变化。
    - 提供不同电镀选项,以便用户根据应用需求选择最适合的版本。
    - Mill-Max公司提供了详尽的技术文档和支持服务,包括详细的安装指南和售后支持。

    常见问题与解决方案


    1. 问题:插座接触不良
    - 解决方案:检查焊膏的均匀分布,重新焊接。
    2. 问题:接触点腐蚀
    - 解决方案:选用适当的电镀选项,并定期进行清洁和维护。
    3. 问题:IC芯片无法正确插入
    - 解决方案:检查插座的孔径大小和芯片的引脚匹配情况,必要时调整插针位置。

    总结和推荐


    DIL插座系列214凭借其卓越的设计和高可靠性,在电子设备中得到了广泛应用。它的独特浮动接触设计和高电流承载能力使其成为一款理想的连接解决方案。此外,多样化的包装选项和对各种焊接工艺的兼容性进一步增强了其市场竞争力。综上所述,强烈推荐这款产品用于需要高质量连接的各类电子产品。

214-44-320-01-670800参数

参数
长*宽*高 25.3mm(长度)*10.1mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装
