851-99-046-30-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 46pin 3A 2.54μm 锡铅 黑色 贴片安装 58.8mm(长度)*3.02mm(高度)
供应商型号: Q-851-99-046-30-001000
供应商: 期货订购
标准整包数: 1

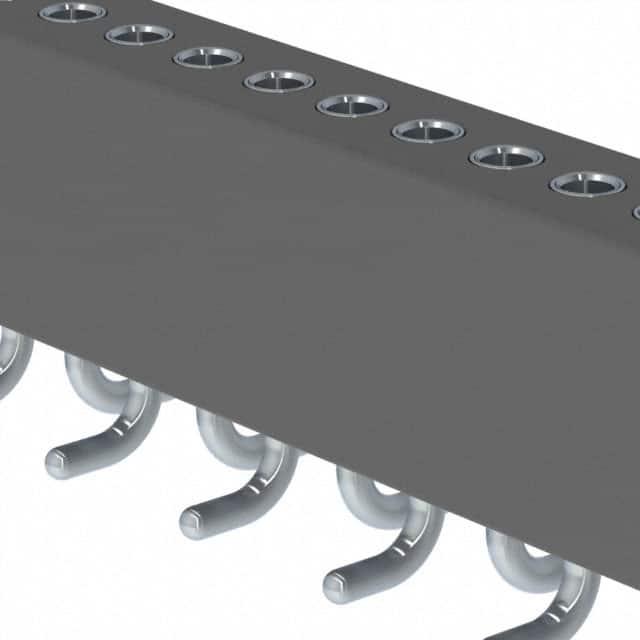

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-99-046-30-001000

851-99-046-30-001000概述

    Mill-Max系列850/851/852/853电子元器件技术手册

    1. 产品简介


    Mill-Max系列850、851、852和853是一种用于高可靠性连接的插针头(pin header)和插座(socket),适用于单排和双排结构。这些连接器广泛应用于工业自动化、医疗设备、航空航天及电信系统等领域。系列850和851的单排和双排形式提供了灵活的配置选项,满足不同应用场景的需求。

    2. 技术参数


    - 型号: 系列850、851、852、853
    - 结构: 单排和双排
    - 引脚数: 01-50(单排)、002-100(双排)
    - 接触材料: 高温热塑性绝缘体,适合所有焊接操作
    - 接触部分: 使用高可靠性3指铍铜,额定电流3A
    - 针和插座: 分别采用Mill-Max #4006-1/2和#4890-1/2
    - 镀层选择: 包括金镀层(Au)和锡铅合金镀层(Sn/Pb)
    - 尺寸:
    - 单排:
    - 针间距: 0.050英寸
    - 长度: 0.118英寸至0.161英寸
    - 双排:
    - 针间距: 0.050英寸
    - 长度: 0.120英寸至0.209英寸

    3. 产品特点和优势


    Mill-Max系列850、851、852和853具备以下特点:
    - 高可靠性: 3指铍铜接触材料,确保长期稳定的电气连接。
    - 耐高温: 使用高温热塑性材料,可在多种焊接环境中保持稳定。
    - 灵活性: 提供单排和双排两种形式,适应各种不同的电路板设计需求。
    - 环保: 符合RoHS标准,无有害物质,对环境友好。

    4. 应用案例和使用建议


    Mill-Max系列850/851/852/853的典型应用包括:
    - 工业自动化设备中的信号传输
    - 医疗设备的监测系统
    - 航空航天领域的控制系统
    使用建议:
    - 在安装时确保连接器和电路板的清洁,避免灰尘和污染物影响接触可靠性。
    - 确保焊接温度适中,避免过高温度导致热塑性材料损坏。
    - 适当规划引脚布局,以防止信号干扰。

    5. 兼容性和支持


    - 兼容性: 系列850/851/852/853与市面上常见的电路板设计兼容,适用于多种电子设备。
    - 支持: Mill-Max提供详细的技术文档和客户支持服务,帮助用户解决在使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - Q: 插针和插座之间接触不良怎么办?
    - A: 检查插针和插座是否有污渍或损坏,如有需要更换新的部件。
    - Q: 焊接后出现虚焊怎么办?
    - A: 确保焊接温度适中且均匀,必要时重新进行焊接。
    - Q: 插座接触电阻过高怎么办?
    - A: 检查接触部位是否松动,紧固螺丝或重新焊接。

    7. 总结和推荐


    Mill-Max系列850、851、852和853是一款高性能的电子元器件,其卓越的可靠性、环保特性以及广泛的兼容性使其成为工业自动化、医疗设备和航空航天领域的理想选择。强烈推荐在相关项目中使用该系列产品。

851-99-046-30-001000参数

参数
针脚数 46pin
间距-配接 1.27mm
防护等级 -
类型 Push-Pull,Receptacle
额定电流 3A
排数 1
触头镀层 - 配接 锡铅
触头镀层厚度 - 配接 2.54μm
颜色 黑色
长*宽*高 58.8mm(长度)*3.02mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

851-99-046-30-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-99-046-30-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-99-046-30-001000 851-99-046-30-001000数据手册

851-99-046-30-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
