首页  >  产品百科  >  3112-1-00-15-00-00-08-0

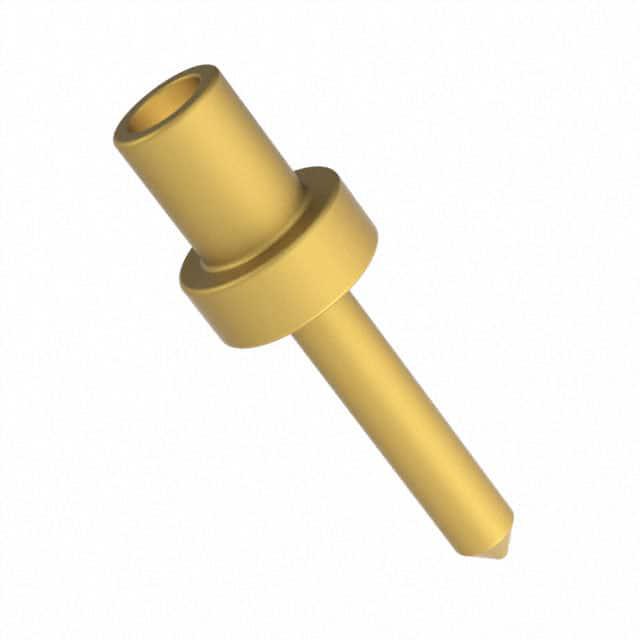

3112-1-00-15-00-00-08-0

厂牌: MILL-MAX
产品描述: Contact SKT Solder ST Thru-Hole Bulk
供应商型号: 575-3112100150000
供应商: Mouser
标准整包数: 1
MILL-MAX 端子 - PC 引脚/单接线柱连接器 3112-1-00-15-00-00-08-0

3112-1-00-15-00-00-08-0概述

    Mill-Max Male PCB Pins 技术手册概述

    1. 产品简介


    Mill-Max Male PCB Pins 是一款专为印刷电路板(PCB)设计的插针连接器。这类连接器主要用于通过插孔实现电气连接,适用于多种电子设备和系统。其主要功能是将电线或电缆固定并连接到PCB上,广泛应用于消费电子、工业自动化、通信设备及医疗设备等领域。

    2. 技术参数


    以下是3117-X-00-XX-00-00-08-0型号的具体技术参数:
    | 参数名称 | 值 |

    | 针材料 | 黄铜合金360,半硬(除挤制外为退火)|
    | 尺寸 | 英寸 |
    | 宽度公差 | 长度:±0.005 |
    直径:±0.002 |
    角度:±2° |
    | RoHS认证 | 符合2011/65/EU指令 |
    | 接受导线规格 | 24 AWG最大 / 28 AWG最小 |
    其他相关型号的技术参数也列在下表中:
    | 型号 | 针材料 | 接受导线规格 |
    |
    | 3117-X-00-XX-00-00-08-0 | 黄铜合金360,半硬 | 24 AWG最大 / 28 AWG最小 |
    | 3139-0-00-XX-00-00-08-0 | 黄铜合金360,半硬 | 20 AWG最大 / 24 AWG最小 |
    | 3602-0-07-XX-00-00-08-0 | 黄铜合金360,退火 | 20 AWG最大 / 24 AWG最小 |

    3. 产品特点和优势


    - 可靠的机械稳定性:黄铜合金材料确保了插针在频繁插拔中的耐用性和可靠性。
    - 广泛适用性:可以安装在0.035英寸至0.120英寸的孔中,适应多种不同厚度的PCB。
    - 可选表面处理:提供镀锡、镀镍、镀金等多种表面处理方式,以满足不同的应用需求。

    4. 应用案例和使用建议


    - 消费电子:如手机充电接口、智能手表等。
    - 工业自动化:用于各类控制板、传感器模块之间的连接。
    - 医疗设备:在高精度医疗器械中,确保信号传输的稳定性和准确性。
    使用建议:
    - 在焊接时确保温度适宜,避免过热损坏。
    - 插针安装前检查孔的清洁度,以确保良好的接触效果。

    5. 兼容性和支持


    - 该系列产品与多种常见的PCB尺寸兼容,可轻松集成到现有系统中。
    - Mill-Max公司提供了详尽的产品文档和支持服务,包括详细的安装指南和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针无法稳固插入 | 检查插孔是否清洁且符合规范尺寸 |
    | 连接不良导致信号不稳定 | 确认正确的焊接温度和时间 |
    | 镀层脱落 | 选择适当的表面处理方式 |

    7. 总结和推荐


    总体而言,Mill-Max Male PCB Pins凭借其优良的机械性能和广泛的适用范围,在多个行业中具有显著的优势。其可靠性和多样性使其成为各类电子设备的理想选择。因此,强烈推荐使用这些高质量的插针连接器来提升产品的整体性能和可靠性。

3112-1-00-15-00-00-08-0参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

3112-1-00-15-00-00-08-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

3112-1-00-15-00-00-08-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚/单接线柱连接器 MILL-MAX 3112-1-00-15-00-00-08-0 3112-1-00-15-00-00-08-0数据手册

3112-1-00-15-00-00-08-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8855 ¥ 7.4825
10+ $ 0.7521 ¥ 6.3552
100+ $ 0.6446 ¥ 5.4469
500+ $ 0.5184 ¥ 4.3805
1000+ $ 0.4752 ¥ 4.0154
2000+ $ 0.4493 ¥ 3.7964
10000+ $ 0.4022 ¥ 3.3982
库存: 975
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.48
