896-43-008-90-000000

产品分类: USB/DVI/HDMI 连接器
厂牌: MILL-MAX
产品描述: 30V(AC) USB-A (USB TYPE-A),Stacked USB 2.0 2 8 插头 水平安装,通孔安装 14.5mm(长度)*16.97mm(高度)
供应商型号: ED90063-ND
供应商: Digi-Key
标准整包数: 1

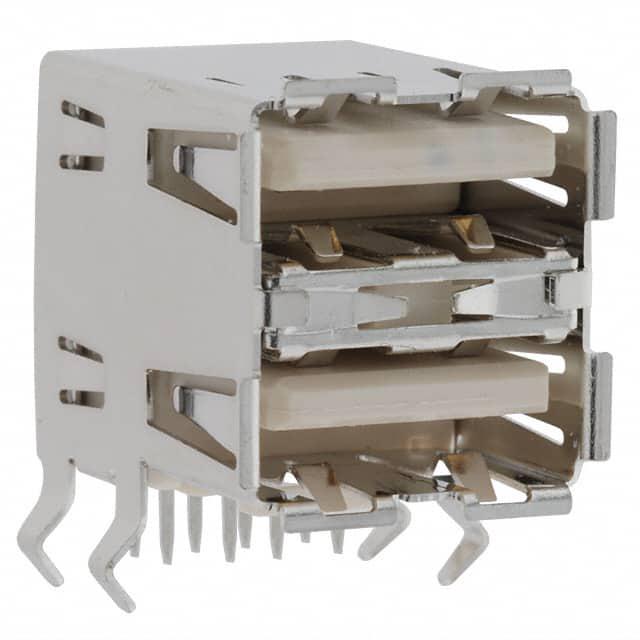

MILL-MAX USB/DVI/HDMI 连接器 896-43-008-90-000000

896-43-008-90-000000概述

    Mill-Max IO Sockets: A Comprehensive Overview

    产品简介


    Mill-Max制造公司生产的系列896和897 IO插座专为通用串行总线(USB)设计。这些插座适用于通过孔和表面安装方式,并且具备出色的插头保持力和定位腿设计,确保了稳固的印刷电路板(PCB)固定效果。它们完全符合USB 1.0和2.0标准,且具有全面的屏蔽功能。此外,它们还通过了16 MHz信号衰减测试,适合多种工业和消费电子产品。

    技术参数


    - 材料:
    - 端子:铜合金,锡镀层
    - 外壳和屏蔽:不锈钢
    - 绝缘体材料:UL94V-0级高温热塑塑料
    - 额定值:
    - 电压:30VAC(峰值)
    - 电流:每个触点最大1A,温度上升30°C
    - 电气参数:
    - 接触电阻:最大30毫欧
    - 绝缘电阻:最小1000兆欧
    - 耐压绝缘:海平面750VAC
    - 机械参数:
    - 随机振动:EIA 364-28条件下无断续>1μs
    - 物理冲击:EIA 364-27条件下无断续>1μs
    - 耐久性:EIA 364-09条件下最小1500次循环
    - 插入力:EIA 364-13条件下最大35牛顿
    - 拔出力:EIA 364-13条件下最小10牛顿
    - 环境参数:
    - 温度循环:EIA 364-32条件I
    - 湿度:EIA 364-31方法II条件A
    - 温度寿命:EIA 364-17条件3方法A

    产品特点和优势


    Mill-Max的IO插座在设计上提供了多个显著的优势。首先,它们具备全屏蔽功能,能够有效保护信号免受外界干扰。其次,这些插座完全兼容USB 1.0和2.0标准,这使得它们适用于广泛的设备。此外,它们通过了严格的质量测试,确保在恶劣环境下也能稳定工作。

    应用案例和使用建议


    这些IO插座广泛应用于各种电子设备,例如计算机、智能手机、路由器和其他消费电子产品。它们可用于连接USB接口,实现设备之间的高速数据传输。对于需要高可靠性的应用,可以考虑使用更多的插座以增强系统的稳定性。在选择插座时,需要考虑具体的安装方式(表面安装或通过孔),并确保符合相关标准和规范。

    兼容性和支持


    Mill-Max IO插座完全兼容USB 1.0和2.0标准,可以与任何遵循这些标准的设备配合使用。Mill-Max公司还提供一系列技术支持服务,包括在线文档、快速响应的技术支持热线以及详细的安装指南。这对于解决安装和调试过程中的问题非常有帮助。

    常见问题与解决方案


    - Q: 如何判断插座是否安装正确?
    - A: 使用万用表检测接触电阻是否符合规格。正确的安装应显示低接触电阻。

    - Q: 插座能否在高温环境下工作?
    - A: 是的,所有外壳材料均经过“无铅”焊接测试,最高可达260°C。

    - Q: 插座如何确保耐久性?
    - A: 经过严格的机械测试,包括耐振动和物理冲击测试,确保其在长期使用中仍能保持性能。

    总结和推荐


    综上所述,Mill-Max的系列896和897 IO插座凭借其卓越的设计和可靠的性能,在多种应用场景中表现出色。无论是对精度要求极高的设备还是普通消费电子产品,这些插座都是理想的选择。考虑到其全面的兼容性、强大的技术支持以及高可靠性,强烈推荐在需要USB连接的应用中使用这些插座。

896-43-008-90-000000参数

参数
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
端口数 2
触头数量 8
类型 USB-A (USB TYPE-A),Stacked
长*宽*高 14.5mm(长度)*16.97mm(高度)
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 托盘

896-43-008-90-000000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

896-43-008-90-000000数据手册

厂牌 PDF简要描述 下载
MILL-MAX USB/DVI/HDMI 连接器 MILL-MAX 896-43-008-90-000000 896-43-008-90-000000数据手册

896-43-008-90-000000封装设计

查看详情并下载
Symbol
Footprint
3D Model
