419-10-214-30-041000

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Mating Target 2.54mm 2 14 黄铜 250nm 金 贴片安装 17.78mm(长度)*5.08mm(高度)
供应商型号: 575-4191021430041000
供应商: Mouser
标准整包数: 1

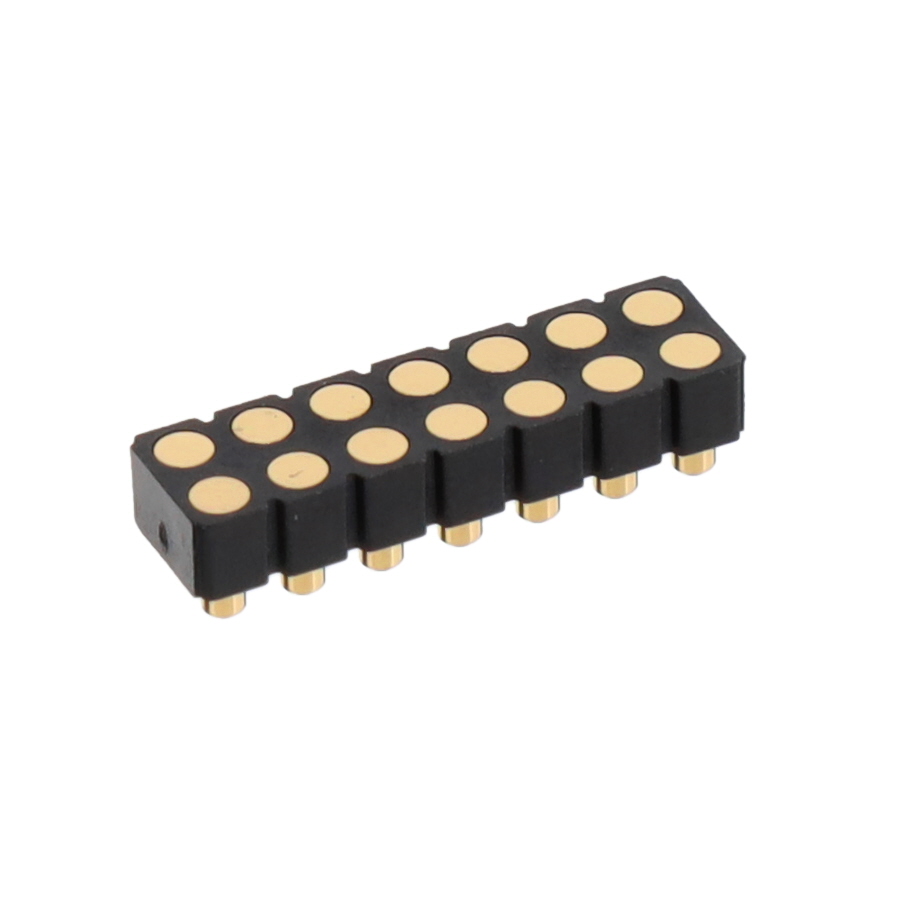

MILL-MAX 矩形连接器 - 弹簧式 419-10-214-30-041000

419-10-214-30-041000概述


    产品简介


    Mill-Max 419-10-214-30-041000是一款垂直安装的弹簧加载插座(Interconnect Target Connector),属于双排式插件,适用于表面贴装技术(SMT)。这种连接器主要应用于需要高密度连接的场合,例如计算机主板、通信设备、工业自动化控制系统等领域。其独特的弹簧加载设计确保了长期稳定的电气连接,适用于需要频繁插拔的应用场景。

    技术参数


    - 型号: 419-10-214-30-041000
    - 描述: Interconnect Target Connector
    - 安装方式: 垂直安装(Vertical Mount)
    - 接口类型: 双排(Double Row)
    - 焊接方式: 表面贴装(Surface Mount)
    - 针数: 14针
    - 壳体镀层: 10微英寸金镀层覆盖100微英寸镍镀层
    - 引脚材料: 铜铅合金(Brass Alloy 360 或 Brass Alloy 385),具体化学成分为:
    - Brass Alloy 360: Cu 63% (max), Pb 3.7% (max), Fe 0.35% (max), Zn 余量
    - Brass Alloy 385: Cu 60% (max), Pb 3.5% (max), Fe 0.35% (max), Zn 余量
    - 引脚性能:
    - Brass Alloy 360: 屈服强度25-45ksi,抗拉强度57-80ksi,加工后硬度为80-90 Rockwell B,电导率26% IACS
    - Brass Alloy 385: 屈服强度16ksi (最小),抗拉强度48ksi (最小),加工后硬度为80-90 Rockwell B,电导率28% IACS
    - 绝缘材料: 聚酯(PCT)Thermx CG-933,黑色
    - 电气特性:
    - 工作电压: 100VRMS/150VDC
    - 绝缘电阻: ≥10,000兆欧
    - 击穿电压: ≥1000VRMS (700VRMS for series 117 Shrink DIP)
    - 温度特性: 材料热变形温度(按ASTM D 648标准):529°F (276°C) @ 66 psi

    产品特点和优势


    - 稳定性: 采用弹簧加载设计,确保在频繁插拔的情况下也能保持良好的电气接触,提供长期稳定的性能。
    - 耐久性: 引脚材料选择高质量的铜铅合金,具备较高的屈服强度和抗拉强度,经过适当退火处理以提高弯折和铆接性能。
    - 可靠性: 绝缘材料选用耐高温聚酯(PCT),具有出色的介电强度和高耐热性,可承受高达276°C的温度,适合高温工作环境。
    - 兼容性: 通过RoHS认证和REACH认证,符合欧洲环保法规,适用于各种现代电子设备。

    应用案例和使用建议


    应用案例: 这款连接器广泛应用于计算机主板、通信设备、工业自动化控制系统等场合,尤其适用于要求高密度连接且需频繁插拔的场景。例如,在一台高速计算机主板上,多个此类连接器可以用于高效传输信号,确保系统稳定运行。
    使用建议:
    - 在使用过程中,应确保连接器周围环境温度不超过其额定温度,避免因高温导致材料性能下降。
    - 安装时建议使用专用工具进行操作,避免手动过度弯曲引脚导致损坏。
    - 在进行回流焊时,应遵循材料的最高耐温限制,确保焊接过程不会损害连接器。

    兼容性和支持


    - 兼容性: 本产品与其他标准尺寸的表面贴装插头兼容,可广泛应用于多种电子设备。
    - 支持和维护: Mill-Max公司提供详尽的技术支持和售后服务,包括详细的安装指南和故障排查手册,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    1. 问题: 连接器在高频使用下出现松动现象。
    - 解决方案: 检查连接器的安装是否正确,确认引脚和插座之间的接触是否良好。如有必要,可更换为更高密度的弹簧加载连接器。
    2. 问题: 使用过程中发现引脚出现磨损。
    - 解决方案: 更换为质量更高的引脚材料,或者采取适当的保护措施减少磨损。
    3. 问题: 焊接过程中连接器受损。
    - 解决方案: 在焊接前确保使用合适的焊接工艺,严格遵守材料的最大耐温限制。

    总结和推荐


    综上所述,Mill-Max 419-10-214-30-041000凭借其优秀的电气性能、高可靠性及广泛的适用性,在各类电子设备中表现出色。这款连接器不仅适用于计算机主板和通信设备,也适用于需要高密度连接和频繁插拔的场合。其稳定的性能、耐用的设计和广泛的应用范围使其成为市场上值得信赖的产品。因此,我们强烈推荐使用此款连接器。

419-10-214-30-041000参数

参数
排数 2
触头镀层
触头数量 14
触头镀层厚度 250nm
类型 Mating Target
间距 2.54mm
材料 黄铜
长*宽*高 17.78mm(长度)*5.08mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

419-10-214-30-041000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

419-10-214-30-041000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 419-10-214-30-041000 419-10-214-30-041000数据手册

419-10-214-30-041000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.8945 ¥ 159.6585
10+ $ 14.472 ¥ 122.2884
29+ $ 13.1652 ¥ 111.2459
58+ $ 12.3768 ¥ 104.584
116+ $ 11.3085 ¥ 95.5568
261+ $ 10.5945 ¥ 89.5235
库存: 28
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 159.65
