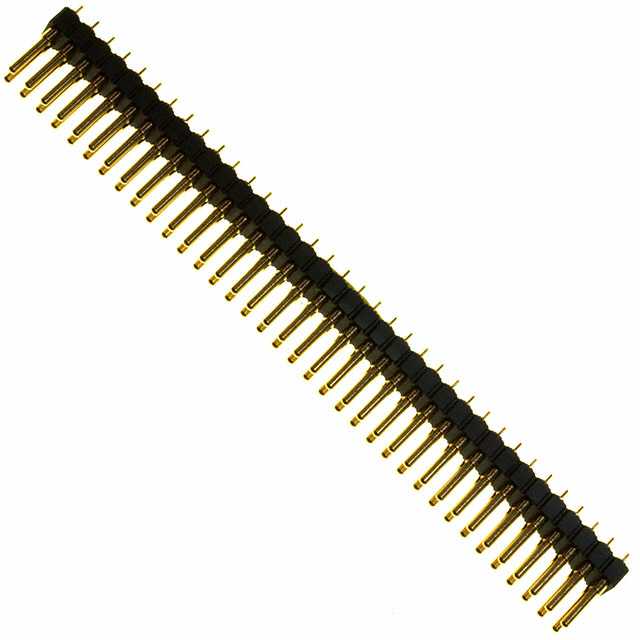

818-22-072-10-009101

产品分类: 矩形连接器 - 外壳
厂牌: MILL-MAX
产品描述: Piston 2 通孔安装 91.44mm(长度)*5.08mm(高度)
供应商型号: ED90381-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 矩形连接器 - 外壳 818-22-072-10-009101

818-22-072-10-009101概述

    弹簧式连接器:Mill-Max 816/818系列概述

    1. 产品简介


    弹簧式连接器是用于各种电子设备的关键组件之一,能够在有限的空间内实现高效的电气连接。Mill-Max Mfg. Corp.推出的816和818系列单排和双排弹簧式连接器,以其高度可靠的设计和卓越的性能而受到广泛认可。这些连接器适用于多种应用领域,如消费电子产品、工业控制、医疗设备和航空航天设备等。

    2. 技术参数


    - 材料:
    - 接触针与基座:黄铜合金机加工后镀金20μ”金,100μ”镍
    - 弹簧:铍铜镀金10μ”
    - 绝缘体:耐高温热塑性塑料,UL94 V-0等级
    - 机械性能:
    - 初始高度(A)下的弹簧力:25克
    - 中行程(.0275”)时的弹簧力:60克
    - 耐用性:高达1,000,000次循环
    - 电气性能:
    - 电压额定值:100Vrms/150Vdc
    - 电流额定值:每接触点连续2A,峰值3A
    - 接触电阻:最大20毫欧
    - 绝缘电阻:最小10,000兆欧
    - 击穿强度:最小700Vrms
    - 电容:最大1pF
    - 环境条件: RoHS-2 (2011/65/EU)

    3. 产品特点和优势


    816和818系列弹簧式连接器的主要特点包括:
    - 模块化接触设计:在0.100英寸网格上使用,提供10种不同的初始高度,范围从0.255英寸到0.430英寸,适用于不同需求的应用场景。
    - 高可靠性:精密机加工的活塞/基座和镀金部件确保高达1,000,000次循环的使用寿命。
    - 低电阻、高电流能力:适合需要大电流传输的应用场合,每个接触点可承受连续2A,峰值3A的电流。
    - 适应多种装配工艺:支持表面贴装工艺,且能够手动放置到直径为0.023±0.003英寸的通孔中。

    4. 应用案例和使用建议


    816和818系列弹簧式连接器常用于电路板上的模块化接口连接。例如,在一个工业控制系统中,这些连接器可以用于连接传感器模块和主控单元。为了保证最佳性能,建议在安装过程中严格遵循制造商的装配指南,确保连接器的正确插入和固定。

    5. 兼容性和支持


    - 兼容性: 816系列(单排)和818系列(双排)均适用于0.100英寸网格的通过孔安装,支持手动放置和侵入式回流焊接。
    - 支持: Mill-Max公司提供了详尽的技术文档和支持服务,包括用户手册、装配指南和技术咨询服务,帮助客户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题1: 连接器插入力过大?
    - 解决办法: 检查插孔直径是否符合规格要求,必要时调整钻头尺寸。
    - 问题2: 接触电阻过高?
    - 解决办法: 确保接触表面清洁无污垢,重新进行装配。
    - 问题3: 无法实现预期电流传输?
    - 解决办法: 检查接触针是否完全插入且紧密接触,确认电流负载在规定范围内。

    7. 总结和推荐


    总体而言,Mill-Max 816和818系列弹簧式连接器以其出色的性能和可靠性,在多个领域展现出显著的应用价值。它们适用于需要频繁插拔、高电流传输和可靠连接的各种场景。基于以上分析,强烈推荐此系列产品给需要高性能连接解决方案的用户。

818-22-072-10-009101参数

参数
针脚数 -
类型 Piston
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
长*宽*高 91.44mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

818-22-072-10-009101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。
