823-22-016-10-004101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 16 铜合金 510nm 金 通孔安装 20.32mm(长度)*5.08mm(高度)
供应商型号: Q-823-22-016-10-004101
供应商: 期货订购
标准整包数: 25

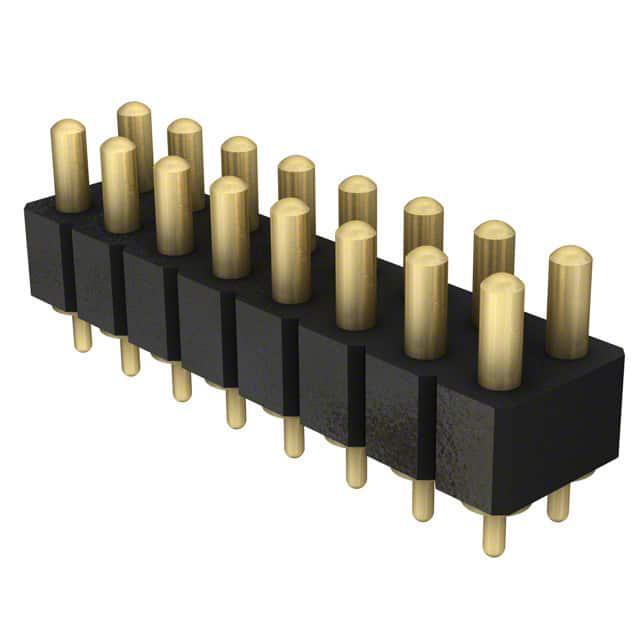

MILL-MAX 矩形连接器 - 弹簧式 823-22-016-10-004101

823-22-016-10-004101概述

    Spring-Loaded Connectors 技术手册

    产品简介


    Spring-Loaded Connectors 是由 Mill-Max Mfg. Corp. 生产的一种创新的电子连接器产品系列,包括 Series 821 和 Series 823。这些连接器专为高密度电路板设计,通过弹簧式接触点提供稳定可靠的电连接。Series 821 和 Series 823 分别提供单行和双行的接触点配置,适用于多种电子设备和工业应用。

    技术参数


    - 材料:
    - 接触柱和基座:精加工铜合金,镀金 0.51μm,镍 2.54μm
    - 弹簧:铍铜,镀金 0.25μm
    - 绝缘体:耐高温热塑性塑料,UL94 V-0 级别
    - 机械特性:
    - 初始高度 (A):3.48mm 至 5.99mm
    - 最大行程 (B):0.99mm 至 1.39mm
    - 弹簧力:初始高度 (A) 处 25g,中间行程 (B/2) 处 60g
    - 耐用性:可达 1,000,000 次插拔循环
    - 电气特性:
    - 电压等级:交流 100Vrms/直流 150V
    - 电流等级:连续电流 2A,峰值电流 3A
    - 接触电阻:最大 20mΩ
    - 绝缘电阻:最小 10,000MΩ
    - 介电强度:最小 700Vrms
    - 容量:最大 1pF

    产品特点和优势


    1. 高可靠性:采用精密机械加工和镀金处理,确保超过 1,000,000 次插拔循环的耐用性。
    2. 低接触电阻:20mΩ 的最大接触电阻确保稳定的电力传输。
    3. 高电流承载能力:每个接触点可以承受 2A 的连续电流和 3A 的峰值电流。
    4. 环境适应性强:耐高温绝缘材料,适合表面贴装工艺,确保良好的热稳定性。

    应用案例和使用建议


    - 应用场景:这些连接器广泛应用于医疗设备、航空航天、通信设备等领域。例如,在医疗设备中,它们可以用于内部模块间的信号传输。
    - 使用建议:在安装过程中,确保正确选择接触点的数量和样式。建议使用手工或波峰焊接进行安装,以保证连接的稳固性和可靠性。

    兼容性和支持


    - 兼容性:Series 821 和 Series 823 连接器支持 2.54mm 网格间距,可以与各种标准电路板兼容。
    - 支持:Mill-Max 提供全面的技术支持,包括样品请求、定制设计和售后技术支持。用户可以通过官方网站查询更多相关信息。

    常见问题与解决方案


    - 问题1:连接器安装后接触不良。
    - 解决方案:检查安装孔直径是否符合要求(Ø0.56 ±0.08mm),确保焊接过程中的温度控制。

    - 问题2:长期使用后接触电阻增大。
    - 解决方案:定期清洁连接器,避免灰尘和污染物积累,保持接触面的清洁。

    总结和推荐


    Mill-Max Mfg. Corp. 的 Spring-Loaded Connectors 是一款高可靠性的连接器产品,具备出色的耐用性和高电流承载能力。对于需要频繁插拔和高稳定性的应用场景,强烈推荐使用这些连接器。在安装和使用过程中遵循制造商的指导,能够充分发挥其性能优势。
    如果你正在寻找一种适用于高密度电路板和严苛环境下的可靠连接解决方案,Spring-Loaded Connectors 将是一个理想的选择。

823-22-016-10-004101参数

参数
类型 Piston
间距 2.54mm
材料 铜合金
排数 2
触头镀层
触头数量 16
触头镀层厚度 510nm
长*宽*高 20.32mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

823-22-016-10-004101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。
