342-10-136-00-593000

厂牌: MILL-MAX
产品描述: DIL-Header,DIP 焊盘 2.54mm 1 36pin 250nm 金 黑色 通孔安装 91.44mm(长度)*2.54mm(高度)
供应商型号: Q-342-10-136-00-593000
供应商: 期货订购
标准整包数: 1

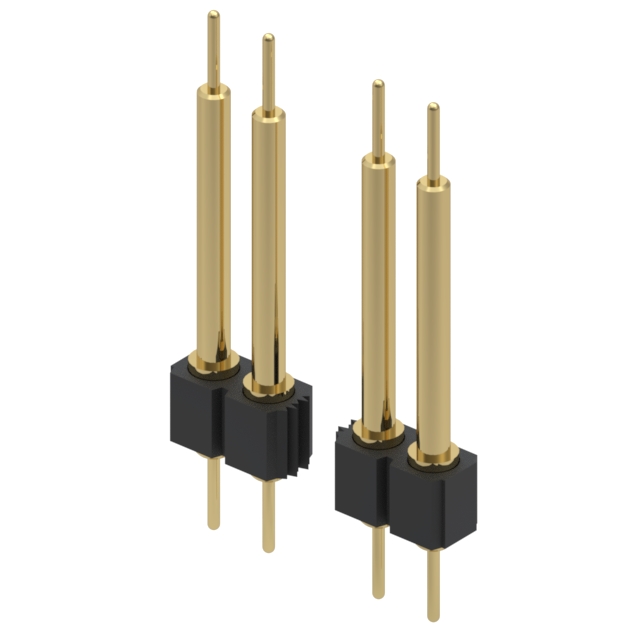

MILL-MAX 矩形连接器 - 针座 - 专用引脚 342-10-136-00-593000

342-10-136-00-593000概述

    Mill-Max Series 342 Interconnect Header Strips 技术手册

    产品简介


    Mill-Max系列342(Series 342)是一类单行板对板堆叠头子系统,适用于广泛的电子设备连接需求。这些连接器特别适合在需要高密度互连的应用中使用,比如电路板间的信号传输、传感器数据传输和通信模块接口等。

    技术参数


    - 针间距:0.100英寸
    - 针直径:0.018英寸
    - 针长选项:0.210英寸(342...591)、0.335英寸(342...592)、0.585英寸(342...593)、0.835英寸(342...594)
    - 绝缘材料:高温热塑性塑料,适合所有焊接操作
    - 镀层选择:10微英寸金镀层(10 µ” Au),200微英寸锡铅镀层(200 µ” Sn/Pb),200微英寸纯锡镀层(200 µ” Sn)
    - 订购代码:系列编号后跟数字,表示具体配置和长度
    - 订购信息:342-XX-1 -00-XXXXXX,其中XX代表针镀层代码,后四位数字代表具体配置和长度

    产品特点和优势


    - 高密度设计:采用0.100英寸的针间距,使得系列342能够在有限的空间内提供更多的连接点,满足高密度互连的需求。
    - 多种长度选择:提供四种不同的针长选项,便于根据具体的应用需求进行选择。
    - 高温稳定性:采用耐高温的绝缘材料,能够承受各种焊接操作。
    - 多样化镀层:提供了三种镀层选择,以适应不同的应用环境和客户要求。

    应用案例和使用建议


    - PCB板间连接:适用于需要多层PCB之间信号传输的场合,如多板计算机系统的连接。
    - 传感器数据传输:可用于各类传感器的数据线连接,确保数据传输的可靠性。
    - 通信模块接口:作为不同通信模块之间的连接器,实现高效的信号传输。
    使用建议:
    - 在焊接时,建议先清洁焊点并使用适当的助焊剂,以保证良好的焊接效果。
    - 定期检查连接器的磨损情况,及时更换损坏的部分,以确保系统的稳定运行。

    兼容性和支持


    - 兼容性:适用于标准的单行板对板连接需求,与大部分电子设备兼容。
    - 支持服务:Mill-Max公司提供全面的技术支持和服务,包括产品选型咨询、技术支持和售后维修服务。

    常见问题与解决方案


    1. 问题:连接器针脚弯曲
    - 解决方案:在焊接过程中轻柔操作,避免针脚受力过度导致弯曲;在搬运过程中注意轻拿轻放。
    2. 问题:接触不良
    - 解决方案:确保焊接时没有虚焊,焊点饱满;检查插头和插座是否完全对接,必要时重新插入并确认牢固。
    3. 问题:镀层脱落
    - 解决方案:避免长时间暴露于腐蚀性环境中,定期清洁维护连接器,以延长其使用寿命。

    总结和推荐


    综上所述,Mill-Max系列342是一款性能优异的电子连接器,具备高密度设计、多样化长度选择、高温稳定性和多样化镀层等特点。该产品在高密度互连应用中表现卓越,适用于多种电子设备和系统。对于需要高效信号传输和可靠的连接解决方案的用户来说,Mill-Max系列342是一个值得信赖的选择。强烈推荐给那些追求高品质和高可靠性的应用场景。

342-10-136-00-593000参数

参数
间距 2.54mm
端接 焊盘
排数 1
触头镀层
针脚数 36pin
触头镀层厚度 250nm
类型 DIL-Header,DIP
颜色 黑色
长*宽*高 91.44mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

342-10-136-00-593000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

342-10-136-00-593000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 专用引脚 MILL-MAX 342-10-136-00-593000 342-10-136-00-593000数据手册

342-10-136-00-593000封装设计

查看详情并下载
Symbol
Footprint
3D Model
