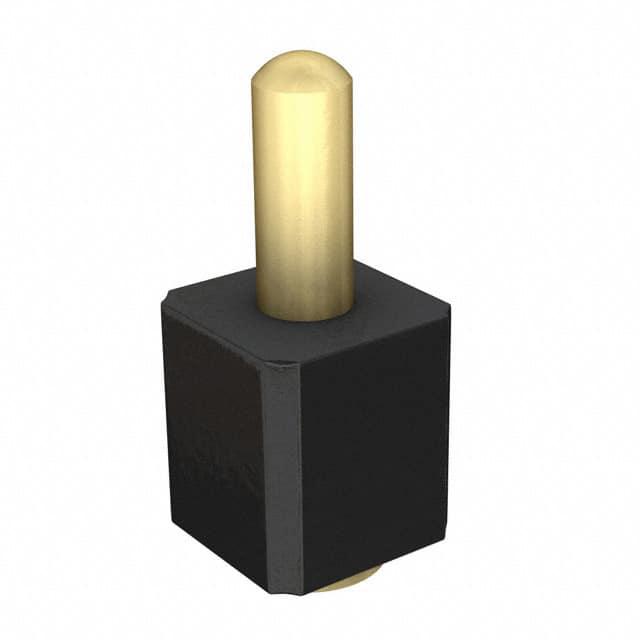

811-22-001-30-004-101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 1 1 铜合金 510nm 金 贴片安装 2.54mm(长度)*2.54mm(高度)
供应商型号:
供应商:
标准整包数: 0
MILL-MAX 矩形连接器 - 弹簧式 811-22-001-30-004-101

811-22-001-30-004-101概述

    弹簧式连接器(Spring-Loaded Connectors)

    产品简介


    弹簧式连接器是专为高可靠性而设计的电子元件,广泛应用于各种设备和系统中,如计算机主板、通信设备、工业自动化设备、医疗仪器等。这些连接器以其出色的耐用性和可靠性著称,特别适合需要频繁插拔或承受振动的应用场合。

    技术参数


    1. 材料
    - 接触弹针及底座:黄铜合金,镀金20μ”(表面加100μ”镍)
    - 弹簧:铍铜,镀金10μ”
    - 绝缘体:高温热塑性塑料,UL94 V-0等级
    2. 机械特性
    - 初始高度时的弹簧力:25克
    - 中间行程时的弹簧力:60克
    - 使用寿命:100万次循环
    - 平面度误差:0.005英寸(单行最多10个引脚,双行最多20个引脚)
    3. 电气特性
    - 电压等级:交流100Vrms/直流150V
    - 电流等级:连续2A,峰值3A
    - 接触电阻:最大20mΩ
    - 绝缘电阻:最小10,000MΩ
    - 介电强度:最小700Vrms
    - 容量:最大1pF

    产品特点和优势


    - 精密加工:所有接触点均采用精密机械加工并镀金处理,确保了高达100万次的使用寿命。
    - 高电流承载能力:每个接触点可承载连续2A电流,峰值可达3A。
    - 高温适应性:绝缘材料耐温等级高,适合高温焊接过程。
    - 自动化组装:提供了标准的32mm和44mm宽的带状包装,并配备了真空吸头,适用于自动拾放机组装。

    应用案例和使用建议


    - PCB叠层连接:适用于叠层板间的平行和垂直连接。
    - 自动化组装:通过使用带状包装和真空吸头,可以在自动化生产线中实现高效组装。
    - 手动组装:对于需要人工组装的小批量生产,可以采用单排或双排接触条进行手工放置。

    兼容性和支持


    - 兼容性:与多种高度集成的电路板和连接器兼容,能够适应不同的应用场景。
    - 技术支持:提供技术咨询和支持服务,以确保正确安装和使用。

    常见问题与解决方案


    - 接触不良:检查是否已正确安装和焊接,确保接触针与焊盘对齐。
    - 寿命不足:检查是否有过度应力或不当操作导致损坏,及时更换故障部件。

    总结和推荐


    弹簧式连接器以其高可靠性、耐用性和适应多种应用的能力脱颖而出。特别是在高频插拔和恶劣环境下的应用中,它们的表现尤为出色。基于其卓越的特性和广泛的适用范围,强烈推荐在各类电子设备中使用。
    以上是对弹簧式连接器的详细介绍。这种连接器凭借其独特的性能和优势,在众多应用领域中展现出卓越的价值。无论是自动化生产线还是手工组装,都能确保高可靠性和耐用性。希望本文能为您提供有价值的参考。

811-22-001-30-004-101参数

参数
触头数量 1
触头镀层厚度 510nm
类型 Piston
间距 -
材料 铜合金
排数 1
触头镀层
长*宽*高 2.54mm(长度)*2.54mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 散装

811-22-001-30-004-101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

811-22-001-30-004-101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 811-22-001-30-004-101 811-22-001-30-004-101数据手册

811-22-001-30-004-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
