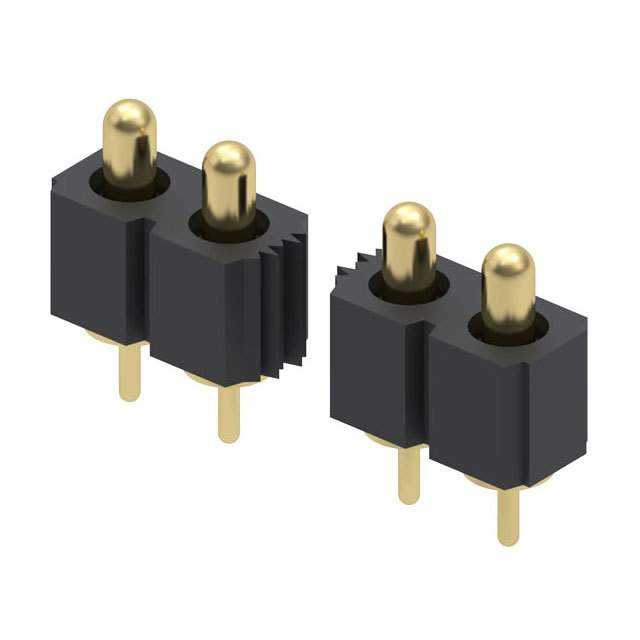

821-22-055-10-002101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: 活塞型 2.54mm 1 55 铜合金 510nm 金 通孔安装
供应商型号: Q-821-22-055-10-002101
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 821-22-055-10-002101

821-22-055-10-002101概述

    Spring-Loaded Connectors 技术手册

    产品简介


    Spring-Loaded Connectors 是由 Mill-Max Mfg. Corp. 生产的一款高性能电子连接器,广泛应用于电子设备中的信号传输和电力传输。该产品系列主要包括单行系列 821 和双行系列 823,具有多种接触点配置和不同尺寸的接触高度,适用于各种不同的应用需求。

    技术参数


    - 材料:
    - 接触活塞及底座:机械加工铜合金,镀金 20μ” 过 100μ” 镍
    - 弹簧:铍铜,镀金 10μ”
    - 绝缘体:高温热塑性材料,UL94 V-0 等级

    - 机械性能:
    - 初始高度下的弹簧力:25 克
    - 中行程下的弹簧力:60 克
    - 循环寿命:高达 1,000,000 次

    - 电气性能:
    - 电压额定值:100Vrms/150Vdc
    - 电流额定值:每个接点连续 2A,峰值 3A
    - 接触电阻:最大 20mΩ
    - 绝缘电阻:最小 10,000MΩ
    - 介电强度:最小 700Vrms
    - 电容:最大 1pF

    产品特点和优势


    Spring-Loaded Connectors 的主要特点包括高精度加工的活塞/底座、镀金部件以及精密设计的弹簧结构。这些特性共同确保了其在高达 1,000,000 次插拔循环后的高耐用性。此外,低接触电阻和高电流承载能力使其特别适合需要可靠信号传输的应用场景。其高温热塑性绝缘体也使其适用于表面贴装工艺,提高了产品的整体性能和可靠性。

    应用案例和使用建议


    - 应用案例:
    - 工业自动化系统:在自动化设备中,连接器必须能够承受频繁插拔和长时间运行,Spring-Loaded Connectors 能够满足这一要求。
    - 消费电子产品:便携式设备需要小巧且可靠的连接器,Spring-Loaded Connectors 的紧凑设计非常适合此类应用。

    - 使用建议:
    - 在安装过程中,确保电路板上的通孔直径为 0.022±0.003”,以确保最佳连接效果。
    - 定期检查连接器的状态,确保其始终处于良好状态,以避免因磨损导致的性能下降。

    兼容性和支持


    - 兼容性:
    - Spring-Loaded Connectors 可以手动插入到直径为 0.022±0.003”的通孔中,适用于各种标准电路板。

    - 支持:
    - Mill-Max Mfg. Corp. 提供全面的技术支持和售后服务,用户可以通过官方网站获取更多详细信息和技术文档。

    常见问题与解决方案


    - 问题 1:接触电阻过高
    - 解决方案: 检查接点是否清洁,必要时重新镀金。确保接点插入深度符合规范。

    - 问题 2:插拔困难
    - 解决方案: 检查电路板上的通孔直径是否正确。确保活塞和基座对准,避免歪斜。

    - 问题 3:寿命不足
    - 解决方案: 检查工作环境是否符合规范,如温度、湿度等。确保按照推荐的插拔频率操作。

    总结和推荐


    Spring-Loaded Connectors 是一款高性能、高可靠性的电子连接器,适用于广泛的工业和消费类应用。其独特的弹簧加载机制保证了长久的使用寿命和稳定的性能。综合考虑其多功能性和高可靠性,我们强烈推荐在需要高稳定性连接器的应用中使用此产品。

821-22-055-10-002101参数

参数
触头镀层厚度 510nm
类型 活塞型
间距 2.54mm
材料 铜合金
排数 1
触头镀层
触头数量 55
安装方式 通孔安装
零件状态 在售
