首页  >  产品百科  >  826-22-062-00-001000

826-22-062-00-001000

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 62 铍 510nm 金 焊接安装,通孔安装 78.74mm(长度)*5.08mm(高度)
供应商型号: Q-826-22-062-00-001000
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 826-22-062-00-001000

826-22-062-00-001000概述

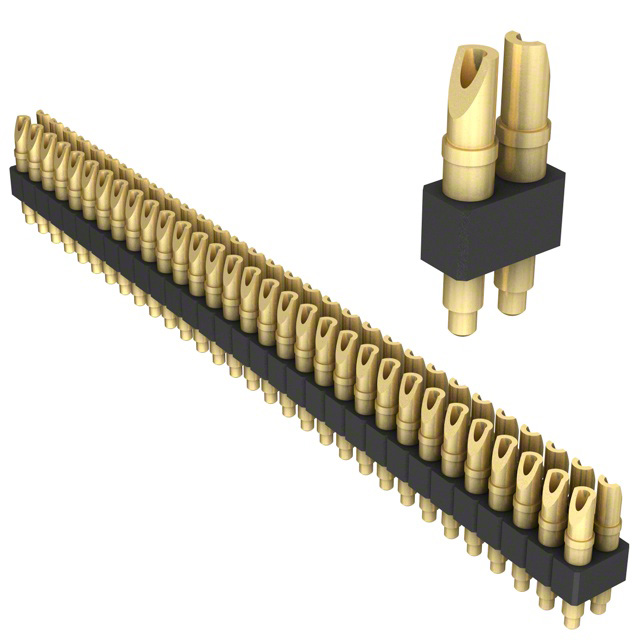

    Spring-Loaded Connectors: Single and Double Row Series 824 & 826

    产品简介


    Spring-Loaded Connectors 是一种精密制造的弹簧加载连接器,适用于广泛的电子设备和系统中。它们提供单行(Series 824)和双行(Series 826)两种配置,适用于2.54毫米网格的焊杯式头部。这些连接器主要用于需要高可靠性和耐用性的应用场合,如工业控制、汽车电子、消费电子产品和通信设备。

    技术参数


    - 材料:
    - 触点活塞及基座:黄铜合金机加工,镀金(0.51μm)/镍(2.54μm)
    - 弹簧:铍铜,镀金(0.25μm)
    - 绝缘体:耐高温热塑塑料,UL94 V-0等级
    - 机械性能:
    - 初始高度弹簧力:25克
    - 中行程(0.7)弹簧力:60克
    - 耐用性:高达1,000,000次循环
    - 电气性能:
    - 额定电压:交流100Vrms/直流150V
    - 额定电流:连续2A,峰值3A
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小10,000兆欧姆
    - 绝缘强度:最小700Vrms
    - 电容:最大1皮法拉

    产品特点和优势


    - 高可靠性: 精密机加工的活塞/基座和镀金组件确保长达1,000,000次循环的使用寿命。
    - 高电流承载能力: 每个接触点可承受2A的连续电流和3A的峰值电流。
    - 低接触电阻: 最大接触电阻为20毫欧姆,确保信号传输的高效率。
    - 温度耐受性: 使用高耐温热塑绝缘材料,适应各种环境条件。

    应用案例和使用建议


    Spring-Loaded Connectors 在多种环境中得到广泛应用。例如,在汽车电子系统中,它们可用于安全气囊控制模块的连接;在工业控制系统中,它们可以用于PLC(可编程逻辑控制器)的接线端子。为了获得最佳效果,建议使用符合AWG 22标准的电线进行连接,以保证良好的接触和稳定性。

    兼容性和支持


    这两种系列的连接器都配备了用于焊杯式线缆端接的弹簧销,焊杯排列便于焊接至22号AWG以下尺寸的导线。此外,该产品符合RoHS-2标准,无铅且环保。制造商提供了详尽的技术支持和维护服务,确保客户在使用过程中能够获得及时帮助。

    常见问题与解决方案


    - 问题: 如何处理接触电阻过高的情况?
    - 解决方案: 检查并清洁接触表面,确保没有氧化层或其他污染物,必要时重新安装连接器。

    - 问题: 弹簧力不足如何解决?
    - 解决方案: 确认连接器的中行程设置是否正确,如有需要,调整或更换新的连接器。

    总结和推荐


    综上所述,Spring-Loaded Connectors 的Series 824和826以其卓越的耐用性、高电流承载能力和低接触电阻在市场上占据了一席之地。它们广泛应用于多个行业,适合对可靠性要求较高的应用场景。强烈推荐给需要高性能连接解决方案的工程师和技术人员。
    通过以上分析可以看出,Spring-Loaded Connectors 不仅具备出色的技术参数和可靠性,还提供了详尽的支持和维护服务,是一款值得信赖的产品。

826-22-062-00-001000参数

参数
类型 Piston
间距 2.54mm
材料
排数 2
触头镀层
触头数量 62
触头镀层厚度 510nm
长*宽*高 78.74mm(长度)*5.08mm(高度)
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 散装

826-22-062-00-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

826-22-062-00-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 826-22-062-00-001000 826-22-062-00-001000数据手册

826-22-062-00-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 34.4121 ¥ 285.6204
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 285620.4
