803-43-018-30-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: 插座 18pin 4.5A 金 黑色 SMD,P=2.54mm 支架安装,贴片安装
供应商型号: Q-803-43-018-30-001000
供应商: 期货订购
标准整包数: 1

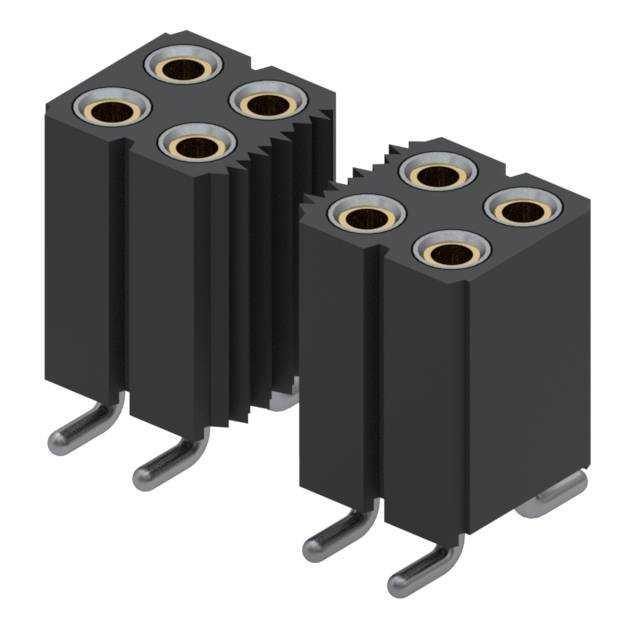

MILL-MAX 圆形连接器 803-43-018-30-001000

803-43-018-30-001000概述

    Mill-Max 803-43-018-30-001000 Interconnect Socket 技术手册

    1. 产品简介


    Mill-Max 803-43-018-30-001000 是一款表面贴装式连接器插座(Interconnect Socket),设计用于接受直径在 0.635mm 至 0.94mm 之间的引线。这款插座采用双排结构,特别适用于高密度连接场合。由于其卓越的材料特性和设计,它广泛应用于各种电子设备中,包括通讯设备、计算机主板、医疗仪器等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 引线直径 | 0.635mm 至 0.94mm |
    | 接触点数量 | 18个 |
    | 电流容量 | 4.5 安培 |
    | 材料 | 内部接触点:铍铜合金 172 (UNS C17200),外部接触点:黄铜合金 (360 或 385) |
    | 端子电镀 | 200 微英寸哑光锡镀层 (过 100 微英寸镍) |
    | 接触点电镀 | 30 微英寸金镀层 (过 50 微英寸镍) |
    | 工作温度范围 | -55°C 至 +125°C |
    | 额定电压 | 100 VRMS/150 VDC |
    | 绝缘电阻 | 10,000 兆欧姆最小 |

    3. 产品特点和优势


    - 高性能接触点: 内部接触点采用的是铍铜合金,具有优良的机械寿命和导电性能。
    - 双排设计: 适合高密度应用,提供更多的引脚空间。
    - 环保材料: 所有材料均符合 RoHS 标准,无铅、无汞、无镉。
    - 宽工作温度范围: -55°C 至 +125°C 的宽泛工作温度范围,使其适应各种恶劣环境。
    - 高可靠性: 高硬度和高热稳定性的材料,确保长时间使用的稳定性。

    4. 应用案例和使用建议


    该连接器插座广泛应用于通讯设备、计算机主板及医疗仪器中。例如,在计算机主板上,它可以作为 CPU 插座或显卡接口,支持更高的电流负载并提高系统的可靠性和稳定性。在使用过程中,应注意保持良好的焊接条件,以避免引线损坏或接触不良的情况发生。同时,建议在高热环境下使用时进行适当的散热处理,以延长产品的使用寿命。

    5. 兼容性和支持


    该产品与同类高密度连接器兼容,可轻松集成到现有的电路板设计中。厂商提供了全面的技术支持和维护服务,包括安装指南、故障排查及后续技术支持。此外,产品符合 REACH 和冲突矿物法规,确保使用安全且合法。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插座无法牢固插入引线 | 检查引线直径是否在规格范围内,确保正确对齐。 |
    | 插座接触电阻过高 | 清理接触点,确保清洁无污渍;检查电镀情况。 |
    | 插座电流容量不足 | 确保选用合适型号的插座,并正确安装以达到最佳电流承载能力。 |
    | 插座工作温度超出限制 | 调整环境温度或采用适当的散热措施。 |

    7. 总结和推荐


    Mill-Max 803-43-018-30-001000 连接器插座凭借其出色的材料选择、设计和高可靠性,是一款值得信赖的产品。无论是从电气性能还是环境适应性方面考虑,它都表现出色。强烈推荐在高要求的应用环境中使用此产品。

803-43-018-30-001000参数

参数
触头镀层 - 配接
类型 插座
颜色 黑色
端接 -
额定电流 4.5A
外壳材料 -
针脚数 18pin
通用封装 SMD,P=2.54mm
安装方式 支架安装,贴片安装
应用等级 工业级
零件状态 在售

803-43-018-30-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

803-43-018-30-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 803-43-018-30-001000 803-43-018-30-001000数据手册

803-43-018-30-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 4.4367 ¥ 36.8246
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 36824.6
直接购买
加入购物车
