823-22-072-10-004-101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 72 铜合金 510nm 金 通孔安装 91.44mm(长度)*5.08mm(高度)
供应商型号:
供应商:
标准整包数: 0

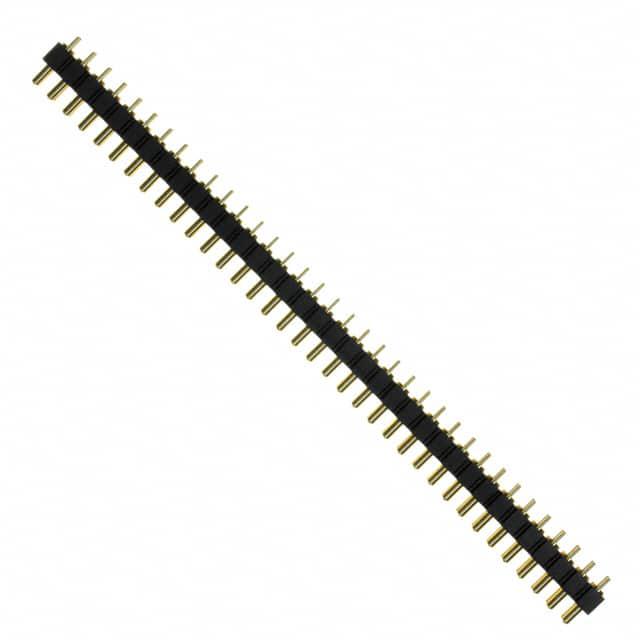

MILL-MAX 矩形连接器 - 弹簧式 823-22-072-10-004-101

823-22-072-10-004-101概述

    Spring-Loaded Connectors 技术手册

    产品简介


    Spring-Loaded Connectors(弹簧负载连接器)是由Mill-Max Mfg. Corp.生产的一种电子元器件,广泛应用于各种电子设备和电路板中。这类连接器采用弹簧设计,能够在接触时提供稳定的电流传输,并且具有长寿命的特点。Spring-Loaded Connectors主要应用于自动化测试设备、工业控制系统、通信设备及汽车电子等领域。

    技术参数


    Spring-Loaded Connectors的技术规格如下:
    - 材料:
    - 接触针和基座:精密铜合金,表面镀金和镍。
    - 弹簧:铍铜,表面镀金。
    - 绝缘体:耐高温热塑塑料,UL94 V-0等级。

    - 机械参数:
    - 初始高度(A)处弹簧力:25克。
    - 中行程处弹簧力(B/2):60克。
    - 循环次数:高达1,000,000次。
    - 电气参数:
    - 电压额定值:交流100Vrms/直流150V。
    - 电流额定值:连续2A,峰值3A。
    - 接触电阻:最大20毫欧。
    - 绝缘电阻:最小10,000兆欧。
    - 介电强度:最小700Vrms。
    - 容量:最大1皮法拉。
    - 尺寸:
    - 单行(Series 821):接触针直径为.042英寸至.110英寸,高度为.137英寸至.236英寸。
    - 双行(Series 823):接触针直径为.042英寸至.110英寸,高度为.137英寸至.236英寸。
    - 环境条件:
    - 具备良好的温度适应性,适用于多种表面贴装工艺。

    产品特点和优势


    1. 高循环次数:能够承受高达1,000,000次插拔操作,确保长期稳定可靠的工作。
    2. 优良的导电性能:接触电阻低,电流传输能力强,适合于高电流应用场景。
    3. 易于安装:双排接触条设计便于手动放置和焊接,方便快捷。
    4. 耐用性高:采用精密铜合金和金镀层,有效提高产品的使用寿命和可靠性。
    5. 灵活性:适用于不同的电压和电流需求,可以广泛应用于不同行业。

    应用案例和使用建议


    Spring-Loaded Connectors在多种应用场合下表现优异,如:
    - 自动化测试设备:需要频繁插拔接口,但又要保证可靠的数据传输,这些连接器非常适合。
    - 工业控制系统:在各种严苛环境中,如高温或震动环境下,依然能保持良好性能。
    - 通信设备:用于信号传输时,保证稳定的电流和可靠的通信效果。
    - 汽车电子:具备良好的抗振动能力,适合车载环境。
    使用建议:
    1. 在安装过程中,注意正确对齐接触针和电路板孔位,避免错位导致接触不良。
    2. 避免过度弯曲或扭动连接器,以免损坏内部结构。
    3. 确保电路板的表面平整,避免因不平整导致连接不稳定。

    兼容性和支持


    这些连接器与各种电路板标准兼容,适用于市面上常见的表面贴装工艺。Mill-Max公司提供详尽的技术支持和售后服务,确保用户在使用过程中遇到任何问题都能得到及时的帮助和解决方案。

    常见问题与解决方案


    1. 问题:安装后接触不良。
    - 解决方案:检查连接器和电路板孔位是否对齐,确保焊接过程没有瑕疵。
    2. 问题:长时间使用后性能下降。
    - 解决方案:清洁连接器接触面,必要时重新镀金处理。
    3. 问题:插拔力过大或过小。
    - 解决方案:检查并调整弹簧的压力设置,确保达到合适的插拔力。

    总结和推荐


    总体来看,Spring-Loaded Connectors凭借其出色的机械和电气性能,在自动化测试、工业控制和通信等领域拥有广泛的应用前景。它不仅能够提供可靠的电流传输,还具备极高的循环使用寿命,是一款非常值得推荐的产品。如果你需要一种高效、可靠的连接解决方案,Spring-Loaded Connectors将是你的理想选择。

823-22-072-10-004-101参数

参数
类型 Piston
间距 2.54mm
材料 铜合金
排数 2
触头镀层
触头数量 72
触头镀层厚度 510nm
长*宽*高 91.44mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

823-22-072-10-004-101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

823-22-072-10-004-101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 823-22-072-10-004-101 823-22-072-10-004-101数据手册

823-22-072-10-004-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
