8301-2-24-15-00-00-01-0

厂牌: MILL-MAX
产品描述: Contact PIN Press Fit ST Thru-Hole Bulk
供应商型号: 8301-224150000010-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 端子 - PC 引脚/单接线柱连接器 8301-2-24-15-00-00-01-0

8301-2-24-15-00-00-01-0概述

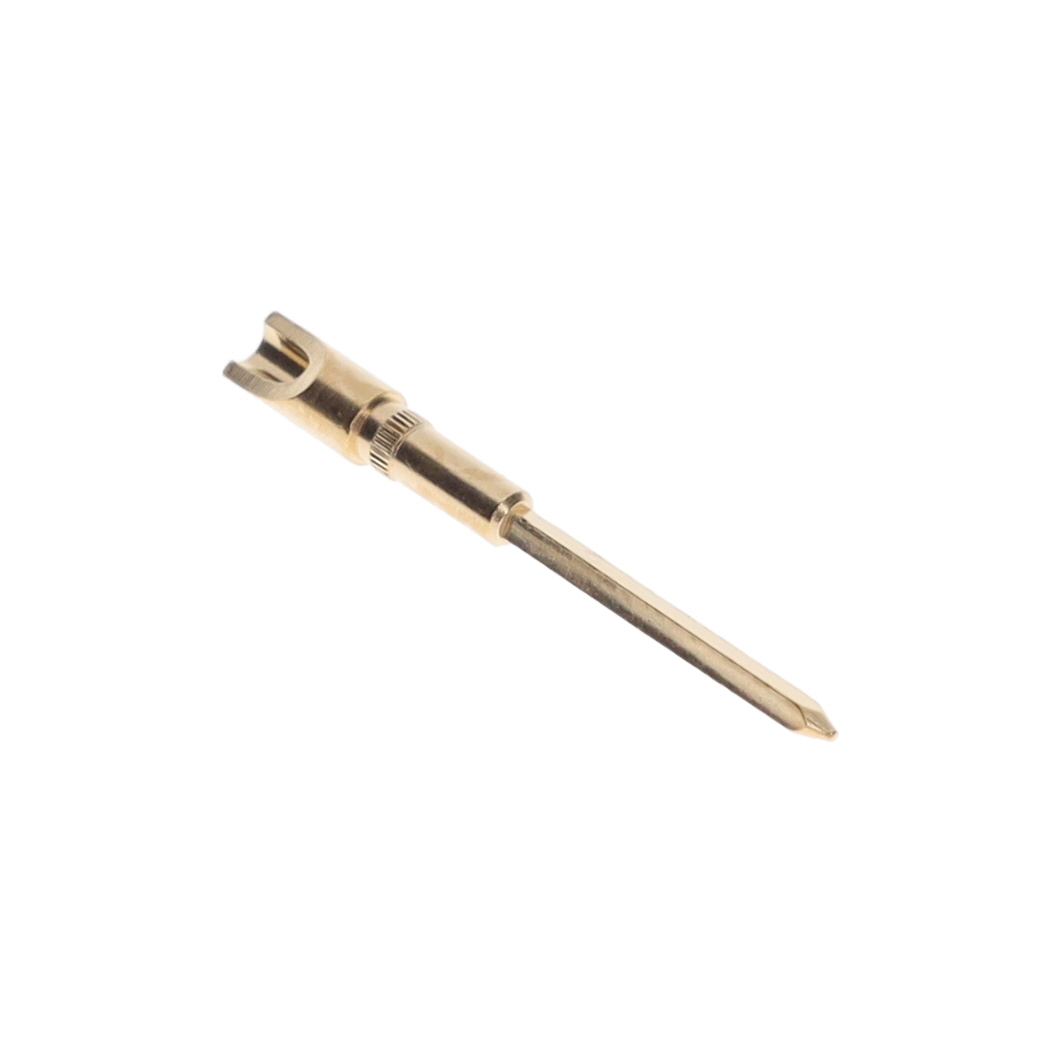

    Mill-Max 8301-2-24-15-00-00-01-0 Solder Cup Terminal Pin

    产品简介


    Mill-Max公司的8301-2-24-15-00-00-01-0是一款焊接式端子销钉(Solder Cup Terminal Pin)。这类销钉广泛应用于电子制造领域,特别是用于连接导线或电缆到电路板上。其设计旨在提供稳定且可靠的电气连接,适合需要高可靠性和耐用性的应用场景。

    技术参数


    | 参数 | 描述 |

    | 产品编号 | 8301-2-24-15-00-00-01-0 |
    | 包装 | 散装 |
    | 接触镀层 | 10微英寸金镍镀层 |
    | 壳体材料 | 铜锌铅合金(UNS C36000) |
    | 壳体镀层 | 金过镍 |
    | RoHS合规性 | 符合RoHS标准 |
    | 硬度(退火后) | 80-90 Rockwell B |
    | 密度 | 0.307 lbs/in³ |
    | 电导率 | 26% IACS |
    | 熔点 | 900°C / 885°C (液态/固态) |

    产品特点和优势


    - 高可靠性:采用10微英寸金镍镀层,确保长时间的稳定接触。
    - 优良的机械性能:使用铜锌铅合金,具有良好的硬度和耐腐蚀性。
    - 兼容性强:适用于多种焊接和连接应用,特别是在高密度安装环境中表现出色。
    - 环保材料:符合RoHS标准,不含有害物质,有助于环境保护。

    应用案例和使用建议


    8301-2-24-15-00-00-01-0销钉常用于计算机、通信设备、工业自动化控制等领域。建议在使用时注意保持端子销钉清洁,以避免污染导致接触不良。同时,在焊接过程中要注意温度和时间的控制,确保焊接质量。

    兼容性和支持


    - 兼容性:该销钉与各类导线和电缆兼容,能够轻松安装于大多数电路板。
    - 支持:Mill-Max公司提供了详尽的技术文档和支持服务,用户可以通过官方渠道获得帮助和指导。

    常见问题与解决方案


    1. 问题:焊接过程中出现虚焊现象。
    - 解决方案:检查焊接温度和时间是否合适,确认焊接工具是否干净无损。
    2. 问题:接触电阻不稳定。
    - 解决方案:清洁销钉和连接处,确保接触面没有污垢或氧化物。
    3. 问题:销钉松动。
    - 解决方案:重新焊接并确保焊接牢固。

    总结和推荐


    Mill-Max 8301-2-24-15-00-00-01-0焊接式端子销钉在多个方面表现出色,具有高可靠性、优良的机械性能和环保特性。适用于各种复杂电子设备的应用,特别是在要求高可靠性的环境中表现出色。对于需要高质量连接和长期稳定的电子制造商来说,这款销钉是理想的选择。强烈推荐使用该产品。

8301-2-24-15-00-00-01-0参数

参数
长*宽*高 17.52mm(长度)*1.83mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

8301-2-24-15-00-00-01-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

8301-2-24-15-00-00-01-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚/单接线柱连接器 MILL-MAX 8301-2-24-15-00-00-01-0 8301-2-24-15-00-00-01-0数据手册

8301-2-24-15-00-00-01-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
