334-40-140-00-020000

厂牌: MILL-MAX
产品描述: Header 焊盘 2.54mm 1 40pin 5.08μm 锡 黑色 通孔安装 101.6mm(长度)*2.54mm(高度)
供应商型号: 334-40-140-00-020000-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 矩形连接器 - 针座 - 专用引脚 334-40-140-00-020000

334-40-140-00-020000概述


    产品简介

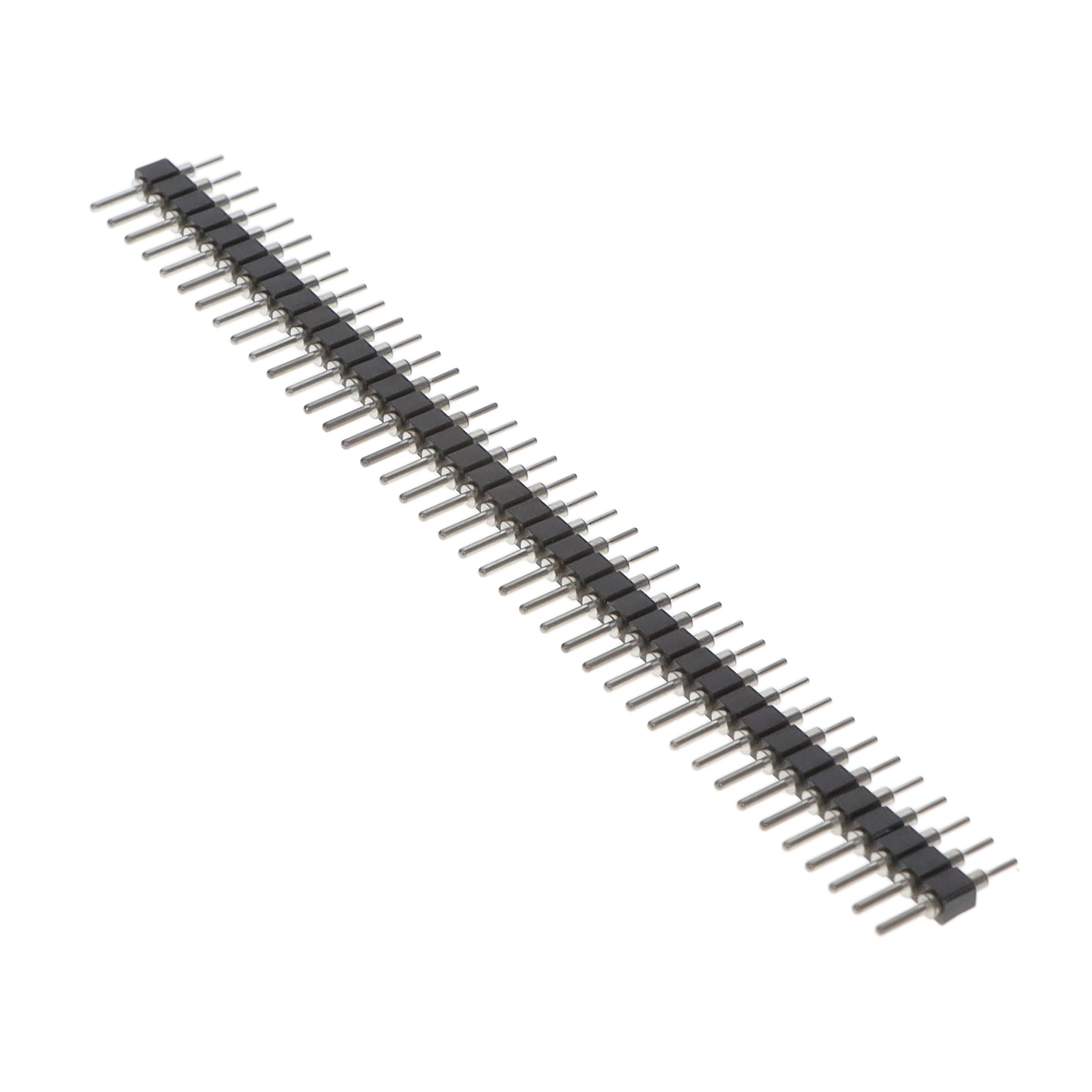

    334-40-140-00-020000 Interconnect Header
    334-40-140-00-020000是一款用于电路板连接的直针式接头,采用锡(光面)镀层。该产品采用单行直针设计,适用于通过通孔焊接。其主要功能是为电子电路提供稳定的连接点,广泛应用于各种电子设备和系统中,如通信设备、工业控制装置、医疗设备等。

    技术参数


    - 产品型号: 334-40-140-00-020000
    - 插针间距: 0.100英寸格栅
    - 插针材质: 铜锌合金(C36000)
    - 插针镀层: 200 μ" 锡(光面)覆盖100 μ" 镍
    - 插针数量: 40个
    - 绝缘材料: 聚酯 (Thermx CG933, 黑色)
    - 工作电压: 100 VRMS / 150 VDC
    - 绝缘电阻: 最小10,000兆欧
    - 耐热温度: 529°F(276°C)@ 66 psi
    - 介质强度: 最小1000 VRMS(系列117收缩DIP最小700 VRMS)
    - 认证: 符合RoHS标准

    产品特点和优势


    334-40-140-00-020000的主要优势在于其高导电性和优良的机械性能。铜锌合金插针保证了良好的电导率和机械强度,同时满足RoHS合规要求。此外,聚酯绝缘材料具有较高的耐热性和电气绝缘性能,确保在高温环境下也能稳定工作。其高绝缘电阻和介质强度使得该产品能够在高压环境中可靠运行。

    应用案例和使用建议


    该产品常用于工业自动化设备中,作为信号传输和电源分配的关键部件。例如,在PLC(可编程逻辑控制器)系统中,334-40-140-00-020000可以作为主控单元与输入输出模块之间的连接器,确保稳定的信号传输。
    在使用过程中,建议保持接头的清洁,并确保焊接过程中的温度不超过聚酯材料的耐受极限(529°F)。同时,避免在极端环境条件下使用,以延长其使用寿命。

    兼容性和支持


    该产品与大多数通用的电路板设计兼容,适用于多种应用场合。Mill-Max公司提供了详细的技术支持和质量保证,确保用户在购买和使用过程中能够获得必要的帮助和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针接触不良 | 检查插针是否正确插入,并确认焊点是否牢固 |
    | 绝缘层损坏 | 立即更换新的连接器,避免电路短路 |

    总结和推荐


    总体而言,334-40-140-00-020000是一款高性能的电路连接器,具有优异的电气特性和机械稳定性。它的多用途性和可靠性使其成为众多电子设备的理想选择。因此,我强烈推荐这款产品,特别是在需要高可靠性连接的应用场合。

334-40-140-00-020000参数

参数
端接 焊盘
排数 1
触头镀层
针脚数 40pin
触头镀层厚度 5.08μm
类型 Header
颜色 黑色
间距 2.54mm
长*宽*高 101.6mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

334-40-140-00-020000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

334-40-140-00-020000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 专用引脚 MILL-MAX 334-40-140-00-020000 334-40-140-00-020000数据手册

334-40-140-00-020000封装设计

查看详情并下载
Symbol
Footprint
3D Model
