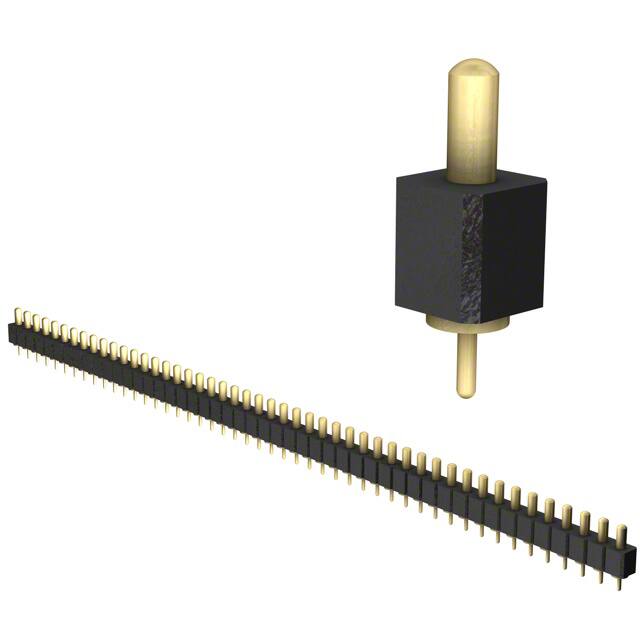

821-22-047-10-004101

产品分类: 矩形连接器 - 外壳
厂牌: MILL-MAX
产品描述: Piston 1 通孔安装 119.3mm(长度)*2.54mm(高度)
供应商型号: Q-821-22-047-10-004101
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 外壳 821-22-047-10-004101

821-22-047-10-004101概述

    Spring-Loaded Connectors 技术手册

    产品简介


    Spring-Loaded Connectors(弹簧负载连接器)是来自Mill-Max Mfg. Corp. 的一种高性能连接解决方案。这种连接器专为需要频繁插拔操作的场合设计,如测试设备、便携式电子设备和精密仪器。它采用了弹簧机制,确保每次接触都保持稳定可靠的电连接,同时能够承受重复插拔,提供长期耐用性。这些连接器主要用于电子设备、通信系统和工业自动化等领域。

    技术参数


    - 材料:
    - 接触器桩和基座:经过20μ"金镀层,底部覆盖100μ"镍镀层的机械铜合金
    - 弹簧:铍铜镀10μ"金
    - 绝缘体:高温热塑性塑料,UL94 V-0 等级
    - 机械性能:
    - 初始高度时弹簧力:25克
    - 中行程时弹簧力:60克
    - 耐久性:高达1,000,000次循环
    - 电气性能:
    - 电压额定值:100Vrms / 150Vdc
    - 电流额定值:每个触点连续2A,峰值3A
    - 接触电阻:最大20毫欧
    - 绝缘电阻:最小10,000兆欧
    - 介电强度:最小700Vrms
    - 电容:最大1pF
    - 规格尺寸:
    - 单排系列821:接触间距为0.100英寸,接触高度从0.137英寸到0.236英寸
    - 双排系列823:接触间距为0.100英寸,接触高度从0.137英寸到0.236英寸

    产品特点和优势


    - 高耐久性:高达1,000,000次插拔周期,确保长期可靠性。
    - 高电流承载能力:每个触点可承受连续2A电流,峰值3A电流,适用于大电流应用。
    - 低接触电阻:最大20毫欧的接触电阻保证了良好的电性能。
    - 兼容性强:适合表面贴装工艺,兼容多种电路板孔径,便于集成到现有设计中。

    应用案例和使用建议


    这些连接器常用于需要频繁插拔操作的设备中,如手持测试设备、便携式电子设备和工业控制设备。对于具体应用,建议:
    - 确保所选连接器的接触高度符合电路板设计要求。
    - 使用合适的焊接工艺(手焊、波峰焊或回流焊)以保证连接器与电路板的良好焊接效果。
    - 在选择触点风格时,根据实际电流需求进行选择,以确保足够的电流承载能力。

    兼容性和支持


    - 这些连接器兼容标准0.100英寸网格的通孔设计,可以手动放置在直径为0.022±0.003英寸的通孔中。
    - Mill-Max Mfg. Corp. 提供详尽的技术支持文档和客户服务中心,以帮助用户解决任何使用过程中的问题。

    常见问题与解决方案


    - 问题1:连接器插拔时接触不良
    - 解决办法:检查插拔力度是否适当,确保接触器完全插入。
    - 问题2:接触电阻过大
    - 解决办法:确认接触器与电路板的焊接质量,重新焊接可能有助于降低接触电阻。
    - 问题3:接触器损坏
    - 解决办法:如果多次插拔后接触器仍无法正常工作,建议更换新的连接器。

    总结和推荐


    综上所述,Spring-Loaded Connectors在高频插拔操作的环境中表现出色,具备高耐用性、高电流承载能力和低接触电阻等显著优势。这些连接器适用于多种电子设备和工业控制系统,是一个值得信赖的选择。因此,强烈推荐使用Spring-Loaded Connectors,特别是在需要高度可靠和稳定的电连接的应用场合。

821-22-047-10-004101参数

参数
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 -
类型 Piston
颜色 -
长*宽*高 119.3mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
