316-47-131-41-001000

厂牌: MILL-MAX
产品描述: Elevated Socket,Push-Pull 2.54mm 1 31pin 3A 金 黑色 通孔安装
供应商型号: Q-316-47-131-41-001000
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 316-47-131-41-001000

316-47-131-41-001000概述


    产品简介

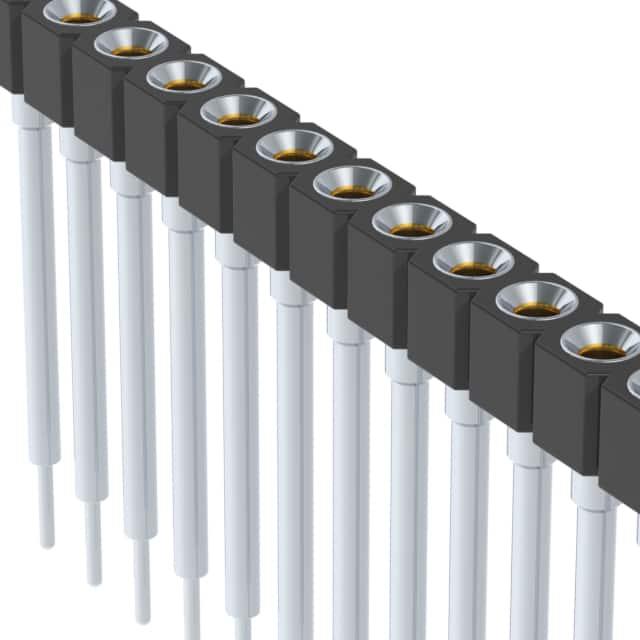

    Mill-Max公司生产的316-47-131-41-001000是一款高可靠性插接插座,属于互连系统中的Elevated Strip Socket系列。它主要用于接受直径在0.38mm至0.635mm范围内的导线,具有单排通孔安装的特点。该产品适用于各种需要高可靠连接的应用领域,如汽车电子、工业控制、消费电子等。

    技术参数


    - 引脚数量:31个
    - 插针材质:黄铜合金(360或385)
    - 接触件材质:铍铜合金(UNS C17200)
    - 电流承载能力:3A
    - 额定电压:100 VRMS/150 VDC
    - 绝缘电阻:最小10,000兆欧
    - 材料耐热温度:最高可达276°C(在66psi下)
    - 工作温度范围:-55°C 至 +125°C
    - 接触材料硬度:43 Rokwell C(铍铜合金)
    - 机械寿命:至少1000次循环
    - 镀层:壳体为200µ"锡(雾面)+100µ"镍;内接触为金镀层
    - 支持的电气特性:符合RoHS标准

    产品特点和优势


    该产品的主要优势在于其卓越的电气性能和长期稳定性。以下是几项独特的功能和优势:
    - 高电流承载能力:最大3A的电流承载能力使其适用于高功率应用场景。
    - 高机械寿命:接触件经过1000次循环测试,保证了长时间的可靠性。
    - 广泛的温度适应性:-55°C至+125°C的工作温度范围使其适用于极端环境条件。
    - 镀层设计:200µ"锡(雾面)+100µ"镍的壳体镀层设计提高了防腐蚀能力,延长使用寿命。
    - 良好的兼容性:符合RoHS标准,环保无害,易于集成到现代电子产品中。

    应用案例和使用建议


    该插接插座可以广泛应用于需要高可靠连接的场合,例如:
    - 汽车电子:汽车传感器、控制系统等。
    - 工业自动化:工业机器人、生产线控制系统等。
    - 消费电子:便携式设备、家用电器等。
    使用建议:
    - 在高温环境下使用时,建议定期检查连接点的可靠性,以确保最佳性能。
    - 避免使用超过额定电流的情况,以防止过热损坏。
    - 安装过程中应注意正确的插入方向,避免接触不良。

    兼容性和支持


    该产品具有良好的兼容性,能够与多种电路板和导线兼容。厂商提供了详尽的技术支持和售后服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    以下是一些常见的问题及其解决办法:
    - Q: 插针断裂怎么办?
    - A: 检查插入和拔出操作是否正确,避免用力过大导致插针受损。必要时更换新的插针。

    - Q: 插接不稳定怎么办?
    - A: 确保电路板和导线的插入位置正确,并且接触良好。清洁插接部位可能有助于提高稳定性。

    总结和推荐


    综上所述,Mill-Max公司的316-47-131-41-001000插接插座以其卓越的电气性能、广泛的温度适应性及可靠的机械寿命成为市场上的一款优秀产品。对于需要高可靠性连接的应用,该产品是一个值得信赖的选择。强烈推荐在各类高要求环境中使用。

316-47-131-41-001000参数

参数
间距-配接 2.54mm
触头镀层厚度 - 配接 -
触头镀层 - 配接
类型 Elevated Socket,Push-Pull
防护等级 -
针脚数 31pin
额定电流 3A
颜色 黑色
排数 1
安装方式 通孔安装
零件状态 在售
包装方式 散装

316-47-131-41-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

316-47-131-41-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 316-47-131-41-001000 316-47-131-41-001000数据手册

316-47-131-41-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
