853-47-010-20-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 2 10pin 3A 金 黑色 通孔安装 6.73mm(长度)*6.5mm(高度)
供应商型号: Q-853-47-010-20-001000
供应商: 期货订购
标准整包数: 76

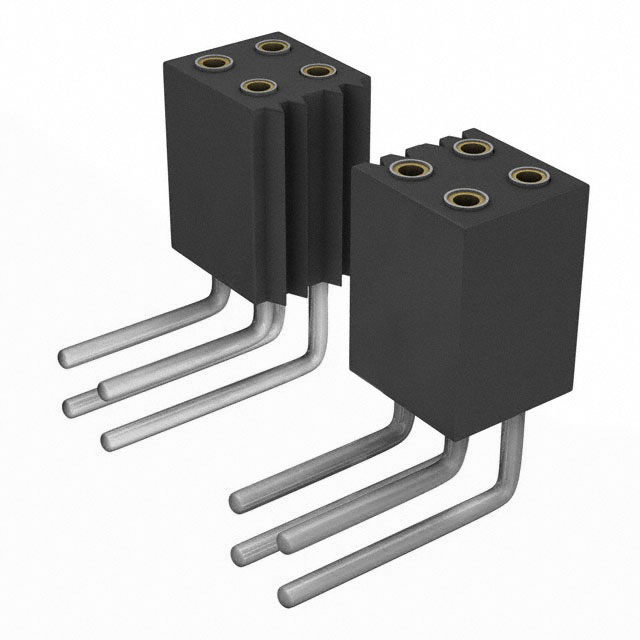

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 853-47-010-20-001000

853-47-010-20-001000概述


    产品简介


    Mill-Max Mfg. Corp. 是一家知名的连接器制造公司,其生产的系列 850、851、852 和 853 连接器以其高可靠性、灵活性和多样化的应用领域而著称。这些连接器采用 0.050 英寸间距设计,适用于各种单排和双排连接需求,可用于板对板的堆叠连接,最小堆叠高度可达 0.248 英寸。

    技术参数


    - 连接器类型: 系列 850、851、852 和 853 的单排和双排连接器
    - 针间距: 0.050 英寸
    - 堆叠高度: 最小 0.248 英寸
    - 针直径: 0.016 英寸(型号 MM #4006-0)
    - 接触材料: 高可靠性的铍铜(BeCu)#11 接触器,额定电流为 3 安培,可接受针直径范围 0.015 至 0.020 英寸
    - 绝缘材料: 高温塑料,适合所有焊接操作
    - 包装选项: 可选择镀金 (Au) 或锡铅 (Sn/Pb) 包装,符合 RoHS-2 2011/65/EU 标准
    - 插头配置: 单排和双排,包括 0.087 英寸和 0.161 英寸外形尺寸
    - 兼容插座: MM #0467 和 MM #4890 插座

    产品特点和优势


    - 灵活的排数选择: 支持单排和双排连接器,能够满足不同应用场景的需求。
    - 可靠的接触材料: 使用高可靠的铍铜接触器,确保稳定的电气性能和长期可靠性。
    - 多样化尺寸选择: 提供多种外形尺寸,以适应不同的空间和应用场景。
    - 环保标准: 符合 RoHS-2 2011/65/EU 标准,无铅,绿色环保。
    - 适用温度范围广: 高温塑料绝缘材料,适合各种恶劣的工作环境。

    应用案例和使用建议


    应用案例
    - 板对板连接: 在复杂电路板之间建立可靠的电气连接。
    - 系统模块化: 支持模块化设计,便于系统升级和维护。
    - 仪器仪表: 在测试设备、传感器和测量设备中实现稳定的数据传输。
    使用建议
    - 合理规划空间: 根据具体应用选择合适的外形尺寸和排数。
    - 考虑散热要求: 高温环境下应选择合适规格的连接器以保证稳定性。
    - 注意焊接温度: 高温塑料绝缘材料需要适当的焊接温度控制,避免损坏连接器。

    兼容性和支持


    - 兼容性: 该连接器系列与 MM #0467 和 MM #4890 插座兼容。
    - 支持和服务: Mill-Max 提供详尽的技术文档和售后服务,包括在线支持和技术咨询。

    常见问题与解决方案


    1. 连接器松动:
    - 解决方案: 检查接触材料是否正确,重新焊接并确保接触良好。

    2. 电气性能不稳定:
    - 解决方案: 检查是否有氧化或污染,清理接触面并进行适当处理。

    3. 无法达到预期的电气规格:
    - 解决方案: 检查所选连接器的规格是否符合实际需求,必要时更换更适合的连接器。

    总结和推荐


    系列 850、851、852 和 853 连接器凭借其灵活性、可靠性和多样性,在板对板连接和模块化设计方面表现出色。通过选择合适的外形尺寸和排数,可以轻松适应不同的应用场景。结合 Mill-Max 提供的优质支持和售后服务,这些连接器是各种电子产品和设备的理想选择。强烈推荐用于对可靠性和性能有严格要求的应用场合。

853-47-010-20-001000参数

参数
针脚数 10pin
触头镀层 - 配接
类型 Push-Pull,Receptacle
触头镀层厚度 - 配接 -
防护等级 -
颜色 黑色
间距-配接 1.27mm
额定电流 3A
排数 2
长*宽*高 6.73mm(长度)*6.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

853-47-010-20-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

853-47-010-20-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 853-47-010-20-001000 853-47-010-20-001000数据手册

853-47-010-20-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
