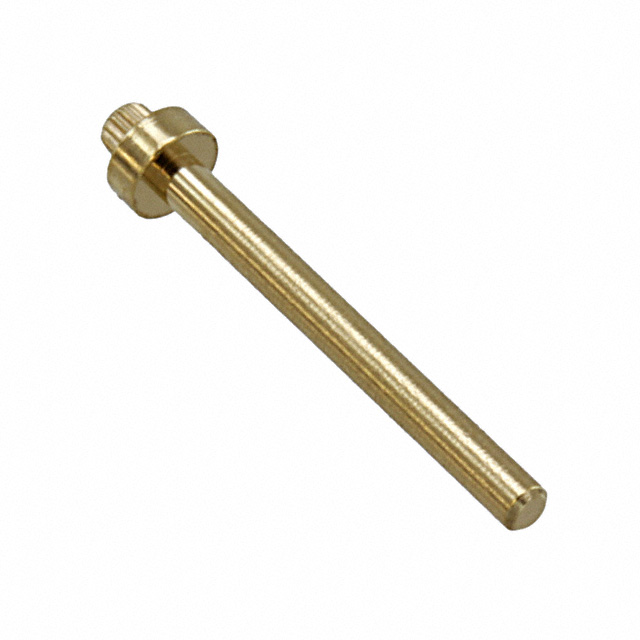

4526-0-00-15-00-00-03-0

厂牌: MILL-MAX
产品描述: Contact PIN Press Fit ST Thru-Hole Bulk
供应商型号: ED1163-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 端子 - PC 引脚/单接线柱连接器 4526-0-00-15-00-00-03-0

4526-0-00-15-00-00-03-0概述


    产品简介


    Mill-Max Mfg. Corp. 是一家领先的电子连接器制造商,提供多种类型的 PCB 连接器及配件。本文将详细介绍他们的“Male PCB Pins”(直插式公头针),这些针是印刷电路板(PCB)连接器的重要组成部分,主要用于电子产品和设备中的信号传输和电源管理。这些针广泛应用于计算机、通讯设备、工业控制系统、消费电子产品等领域。

    技术参数


    这些直插式公头针具有多种型号,每种型号的规格如下:
    - 材料: 铜合金 360,半硬状态(压装式公头针则为退火)
    - 尺寸: 单位为毫米
    - 公差: 长度 ±0.13mm;直径 ±0.051mm;角度 ±2°
    - 镀层选项:
    - 5,08μm 锡铅镀镍
    - 5,08μm 纯锡镀镍(符合 RoHS 标准)
    - 0.25μm 金镀镍(符合 RoHS 标准)
    - 0.51μm 金镀镍(符合 RoHS 标准)
    - 1.27μm 金镀镍(符合 RoHS 标准)
    不同型号的具体尺寸如下:
    | 型号 | 安装孔径 | 插针直径 | 长度 (mm) |
    ||
    | 3120-1 | 0.86 | 1.78 | 4.32 |
    | 3120-2 | 0.86 | 1.78 | 10.67 |
    | 3122-X | 1.09 | 1.53 | 5.21 - 25.40 |
    | 3125-1 | 1.09 | 1.35 | 4.57 |

    产品特点和优势


    这些直插式公头针的设计充分考虑了实用性与耐用性。它们通过冷压装配或强制插入方式固定在 PCB 上,能够承受反复的热循环和机械应力。此外,这些针还具备多种镀层选择,以满足不同的应用需求,确保可靠的电气连接。这些特性使得它们在严苛环境下也能保持稳定的性能,从而提高整个系统的可靠性。

    应用案例和使用建议


    这些直插式公头针可以用于多种设备和系统中,如工业控制系统、消费电子产品和通信设备等。例如,在某些高密度连接的应用场合,需要选择直径更小且长度较短的型号以节省空间。在设计 PCB 布局时,建议仔细考虑每个针的具体位置,确保它们之间有足够的间距以避免短路。

    兼容性和支持


    这些直插式公头针通常与标准的 PCB 安装孔配合使用,因此具有良好的互换性和兼容性。Mill-Max 提供详尽的技术支持和售后服务,包括产品选型指导、安装指导和技术咨询。客户可以通过官方网站或其他官方渠道获取这些服务和支持。

    常见问题与解决方案


    在使用过程中,用户可能会遇到以下问题及相应的解决方案:
    1. 安装困难: 如果在安装过程中发现针难以插入 PCB 孔中,可能是因为孔径不匹配或存在污物。建议先清洁孔位并确认孔径尺寸。

    2. 接触不良: 接触不良可能是由于镀层问题或安装不到位导致。检查镀层情况并重新安装,确保针完全进入孔中。

    3. 松动: 如果在使用过程中发现针有松动现象,可以考虑更换更大直径的型号或重新调整安装孔的尺寸。

    总结和推荐


    总的来说,Mill-Max 的 Male PCB Pins 在技术参数、耐用性以及应用广泛性方面都表现出色。其多样化的镀层选项和坚固的结构使其在各种应用环境中都能发挥出色表现。如果你正在寻找一种可靠且耐用的 PCB 连接解决方案,那么这些直插式公头针无疑是一个值得推荐的选择。无论是工业控制还是消费电子领域,这些连接器都能提供卓越的性能,是设计者和工程师的理想选择。

4526-0-00-15-00-00-03-0参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装
