854-22-020-20-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 1.27mm 1 20 铜合金 250nm 金 通孔安装 25.4mm(长度)*7.54mm(高度)
供应商型号: 575-8542202020001101
供应商: Mouser
标准整包数: 1

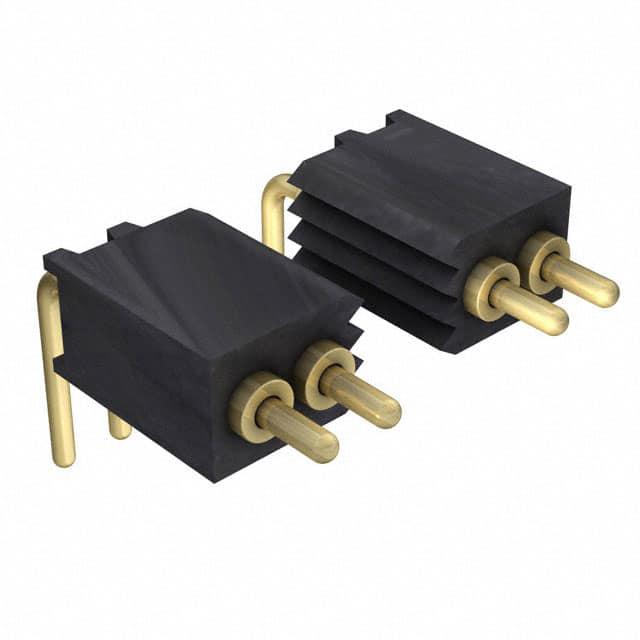

MILL-MAX 矩形连接器 - 弹簧式 854-22-020-20-001101

854-22-020-20-001101概述


    产品简介


    Mill-Max Mfg. Corp. 最近推出了一款新型的细间距(0.050英寸,即1.27毫米)弹簧加载直角及水平表面贴装技术(SMT)连接器,这一新产品系列纳入了公司的标准产品线。该连接器系列旨在为各类互连应用提供节省空间的弹簧加载解决方案。不论是用于垂直安装的板对板连接,还是平行链路,这些新型连接器都表现出色。中心线对接高度为0.0435英寸(1.1毫米),总轮廓高度为0.087英寸(2.21毫米)。它们非常适合高密度包装需求,同时保持了质量互连组件所需的耐用性和可靠性。

    技术参数


    | 参数 | 值 |

    | 接触点直径 | 0.016英寸(0.41毫米) |
    | 工作行程 | 0.0275英寸(0.7毫米) |
    | 最大行程 | 0.055英寸(1.4毫米) |
    | 电压额定值 | 100VRMS / 150VDC |
    | 电流额定值 | 2安培(连续) / 3安培(峰值) |
    | 联系电阻 | 20毫欧(最大) |
    | 绝缘电阻 | 10,000兆欧(最小) |
    | 介电强度 | 700VRMS(最小) |
    | 电容 | 1皮法(最大) |

    产品特点和优势


    - 高可靠性:采用精密加工的外部组件和内部弹簧技术,确保百万次循环寿命的耐用性。
    - 高标准:所有接触点和弹簧均镀金,保证最高导电率、耐腐蚀性和耐用性。
    - 宽广的应用范围:适用于通过孔安装和表面贴装两种方式,满足不同电路板设计需求。
    - 高电流容量:单个接点能承受高达3安培的峰值电流。

    应用案例和使用建议


    - 平行链路应用:这类连接器非常适合于需要高密度布局的平行链路场景,如主板上的内存插槽。
    - 垂直安装:它们还特别适合垂直安装的板对板连接,特别是在空间有限的设计中。
    - 优化建议:对于超过20个引脚的情况,建议联系技术支持以获取更专业的建议。

    兼容性和支持


    - 兼容性:这些连接器支持通过孔安装和表面贴装,具有很好的通用性。
    - 支持服务:制造商提供了详尽的技术文档和在线支持,以帮助客户解决安装和调试过程中的问题。

    常见问题与解决方案


    - 问题:安装过程中如何避免针脚损坏?
    - 解决方案:严格按照建议的PCB布局进行操作,并使用适当的工具小心安装。
    - 问题:接触电阻过高怎么办?
    - 解决方案:检查接点是否有污染物或磨损,并清洁或更换受影响的部件。

    总结和推荐


    Mill-Max的新款细间距弹簧加载连接器是一款极具吸引力的产品,以其紧凑的设计、高可靠性以及多功能应用而脱颖而出。它不仅适用于高密度包装要求的环境,还能在严苛的工作条件下保持卓越的性能。强烈推荐给那些寻求高性能、高可靠性的连接解决方案的工程师和技术人员。

854-22-020-20-001101参数

参数
排数 1
触头镀层
触头数量 20
触头镀层厚度 250nm
类型 Piston
间距 1.27mm
材料 铜合金
长*宽*高 25.4mm(长度)*7.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

854-22-020-20-001101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

854-22-020-20-001101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 854-22-020-20-001101 854-22-020-20-001101数据手册

854-22-020-20-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.9195 ¥ 193.6698
10+ $ 16.5024 ¥ 139.4453
20+ $ 15.5088 ¥ 131.0494
60+ $ 14.958 ¥ 126.3951
100+ $ 13.902 ¥ 117.4719
260+ $ 13.0935 ¥ 110.6401
库存: 81
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 193.66
直接购买
加入购物车
