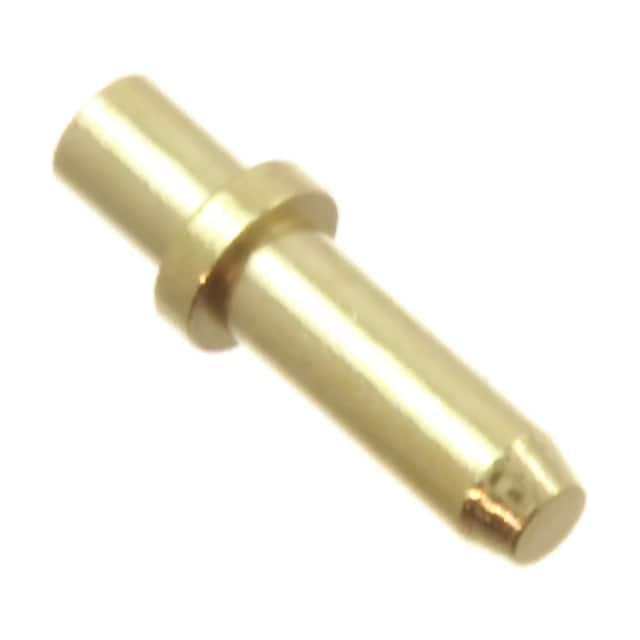

3144-2-00-21-00-00-08-0

厂牌: MILL-MAX
产品描述: Contact SKT Solder ST Thru-Hole Bulk
供应商型号: H-3144-2-00-21-00-00-08-0
供应商: Heilind
标准整包数: 500
MILL-MAX 端子 - PC 引脚/单接线柱连接器 3144-2-00-21-00-00-08-0

3144-2-00-21-00-00-08-0概述

    Mill-Max Mfg. Corp. Male PCB Pins 技术手册

    产品简介


    Mill-Max Mfg. Corp. 是一家专注于高品质电子连接器和相关配件的制造商。本文介绍的产品是其生产的 Male PCB Pin(直插式印刷电路板针),适用于广泛的应用场景,包括但不限于消费电子产品、工业自动化、医疗设备和通讯系统。这些针脚通常用于实现电子组件之间的电气连接,确保信号传输的有效性和稳定性。

    技术参数


    以下是几种不同型号的 Male PCB Pin 的技术规格:
    | 型号 | 安装方式 | 接线端子 | 线径范围 | 板厚适用范围 | 针直径 |
    |
    | 3609 | 焊接 | 压接 | 16 AWG 至 20 AWG | 2.39 mm | 2.67 mm |
    | 3601 | 焊接 | 压接 | 20 AWG 至 24 AWG | 2.39 mm | 1.57 mm |
    | 3144 | 挤压安装 | 压接 | 20 AWG 至 24 AWG | 1.70 mm | 2.39 mm |
    | 3231 | 挤压安装 | 插入 | — | 2.39 mm | 2.03 mm |
    | 3233 | 挤压安装 | 插入 | — | 1.57 mm 厚板 | 2.03 mm |
    所有型号均采用半硬黄铜合金(Brass Alloy 360, 1/2 Hard)制成,部分型号为退火处理。
    针脚长度和直径公差分别为:长度±0.13mm,直径±0.051mm。
    所有型号均符合 RoHS-2 2011/65/EU 标准。

    产品特点和优势


    1. 多样化安装方式:多种安装方式如焊接和挤压安装,适用于不同的应用需求。
    2. 宽泛的适用性:可接受不同线径范围的电线,满足多样的应用场景。
    3. 高精度制造:精密的制造工艺保证了尺寸和形状的一致性,确保连接可靠。
    4. 符合环保标准:所有产品均符合RoHS标准,适用于环保要求高的场合。

    应用案例和使用建议


    1. 消费电子产品:如智能手机、平板电脑等,确保信号传输稳定。
    2. 工业自动化:应用于各种传感器和控制器,确保数据传输的可靠性。
    3. 医疗设备:用于各类医疗设备内部连接,如心电图机、超声设备等,需要高度可靠的电气连接。
    使用建议:
    - 在焊接过程中注意控制温度,避免过热导致针脚变形。
    - 对于挤压安装的型号,确保安装孔的精度以获得最佳效果。
    - 根据具体应用需求选择合适的线径和安装方式。

    兼容性和支持


    这些Male PCB Pin具有良好的兼容性,适用于多数标准印刷电路板。Mill-Max公司提供详尽的技术支持和售后服务,确保客户能够高效地解决问题。

    常见问题与解决方案


    1. 针脚断裂:检查安装过程是否正确,避免过度用力。
    2. 接触不良:确保电线连接牢固且线径匹配。
    3. 表面氧化:使用镀金处理(例如,型号带有0.25μm或0.51μm金镀层)。

    总结和推荐


    Mill-Max Mfg. Corp. 的 Male PCB Pin 系列产品以其多样化的安装方式、宽泛的适用性和严格的质量控制获得了市场的广泛认可。它们不仅提供了可靠的电气连接,还具备良好的兼容性和稳定性。基于以上优势,强烈推荐这些产品在各种应用场合中使用,尤其是对连接可靠性要求较高的场合。
    通过上述技术手册内容,我们全面了解了Mill-Max Mfg. Corp. Male PCB Pin 的技术参数、产品特点、应用案例以及解决方案等信息,确保用户能够充分利用这些产品,满足特定应用场景的需求。

3144-2-00-21-00-00-08-0参数

参数
长*宽*高 7.55mm(长度)*2.38mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

3144-2-00-21-00-00-08-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

3144-2-00-21-00-00-08-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚/单接线柱连接器 MILL-MAX 3144-2-00-21-00-00-08-0 3144-2-00-21-00-00-08-0数据手册

3144-2-00-21-00-00-08-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.332 ¥ 2.7654
1000+ $ 0.2737 ¥ 2.2798
2000+ $ 0.2644 ¥ 2.2028
4000+ $ 0.26 ¥ 2.1661
7500+ $ 0.26 ¥ 2.1661
库存: 1071
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 1382.7
直接购买
加入购物车
