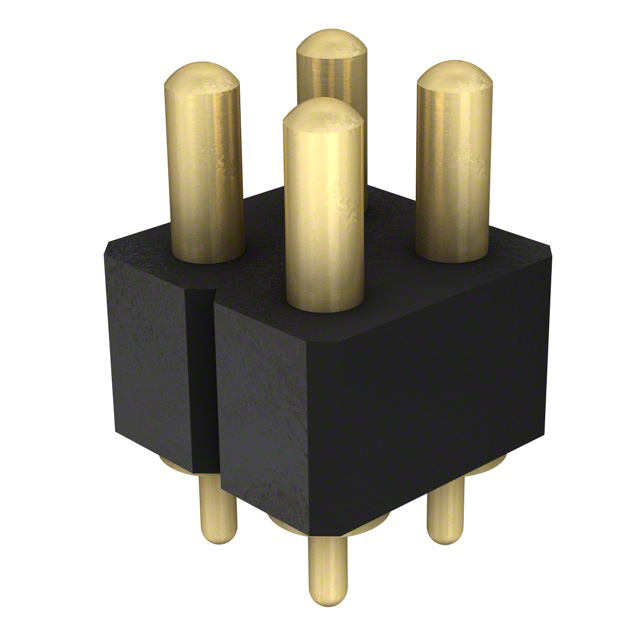

823-22-004-10-004101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 4 铜合金 510nm 金 通孔安装 5.08mm(长度)*5.08mm(高度)
供应商型号: Q-823-22-004-10-004101
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 823-22-004-10-004101

823-22-004-10-004101概述

    弹簧式连接器:高效可靠的解决方案

    产品简介


    弹簧式连接器是一种精密设计的电子元器件,广泛应用于各种需要可靠连接和高密度布线的应用场景。这些连接器包括单排系列(821)和双排系列(823),能够适应多种不同的电路板设计需求。该系列产品具备模块化接触点,采用2.54mm间距的网格布局,且支持单排和双排配置。其主要功能是提供一种稳定、可靠的电气连接方式,适合各种严苛的工作环境。

    技术参数


    - 材料:
    - 接触针和基座:黄铜合金,镀金(0.51μm)和镍(2.54μm)
    - 弹簧:铍铜,镀金(0.25μm)
    - 绝缘体:高耐温热塑塑料,UL94 V-0等级
    - 机械性能:
    - 初始高度(A)时的弹簧力:25克
    - 中行程(B/2)时的弹簧力:60克
    - 循环寿命:高达1,000,000次
    - 电气性能:
    - 电压额定值:100Vrms/150Vdc
    - 电流额定值:连续2A,峰值3A
    - 接触电阻:最大20mΩ
    - 绝缘电阻:最小10,000MΩ
    - 介电强度:最小700Vrms
    - 电容:最大1pF

    产品特点和优势


    弹簧式连接器的主要优势在于其模块化的设计和高耐用性。精密制造的接触针和基座,以及金镀层确保了长达1,000,000次的使用寿命。长行程的接触针即使在低轮廓组装中也能保持高可靠性。此外,低电阻和高电流接触点非常适合于需要高性能连接的应用。高耐温绝缘体使其适用于表面贴装工艺。

    应用案例和使用建议


    这类连接器广泛应用于计算机、工业控制设备、测试设备及通信系统等领域。例如,在自动化控制系统中,这些连接器可以实现快速而可靠的信号传输。对于需要频繁插拔的场景,建议采用长行程设计以提高耐用性。另外,考虑到这些连接器的工作温度范围较广,建议在选择时考虑环境温度因素,以确保最佳性能。

    兼容性和支持


    弹簧式连接器支持手动放置到0.56mm±0.08mm直径的通孔中,适用于手焊、波峰焊接或回流焊接工艺。制造商Mill-Max提供了详尽的技术支持和维护服务,确保用户在安装和使用过程中得到充分的支持。

    常见问题与解决方案


    - 问题1:接插时出现接触不良。
    - 解决方案:检查接触针和基座是否有污垢或损伤,必要时进行清洁或更换。
    - 问题2:电流传输不稳定。
    - 解决方案:确认接触针和基座是否已正确插入并固定到位,重新插入并检查连接质量。

    总结和推荐


    总体而言,弹簧式连接器系列821和823以其模块化设计、高可靠性、长寿命和广泛的适用范围,在众多应用场景中表现出色。它们适用于各种严苛的工作环境,能够满足大部分高性能连接的需求。因此,我强烈推荐此系列产品给那些需要高性能、可靠连接解决方案的应用场景。

823-22-004-10-004101参数

参数
触头镀层
触头数量 4
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
排数 2
长*宽*高 5.08mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

823-22-004-10-004101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

823-22-004-10-004101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 823-22-004-10-004101 823-22-004-10-004101数据手册

823-22-004-10-004101封装设计

查看详情并下载
Symbol
Footprint
3D Model
