803-91-062-61-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2.54mm 2 62pin 4.5A 250nm 金 黑色 通孔安装 78.74mm(长度)*5.08mm(高度)
供应商型号: Q-803-91-062-61-001000
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 803-91-062-61-001000

803-91-062-61-001000概述


    产品简介

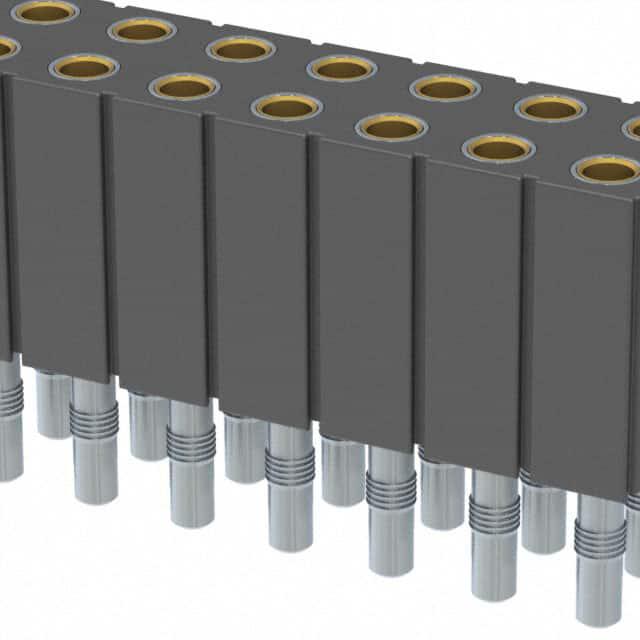

    Interconnect Socket 803-91-062-61-001000
    本产品为一款Solderless Pressfit插座,适用于.100格间距的应用。它采用双排通孔设计,适用于直径为.025至.037英寸的方形插针。通过无铅焊接技术进行装配,保证了良好的电气性能和机械稳定性。此款Interconnect Socket广泛应用于各类电子设备中,特别是在需要高密度连接和稳定信号传输的场合。

    技术参数


    - Pin数量: 62个
    - 产品编号: 803-91-062-61-001000
    - 接头类型: Solderless Pressfit
    - 接触材料:
    - 内部触点: 铍铜合金172( UNS C17200),经过ASTM B 194标准认证
    - 硬度: 热处理后(TH01)硬度为36-43 Rockwell C
    - 电气导电性: 22% IACS(国际退火铜标准)
    - 绝缘体材料: 聚酯(品牌:Thermx,型号:CG-933)
    - 绝缘电阻: 最小值10,000兆欧
    - 耐热温度: 276°C(66 psi条件下)
    - 电气特性:
    - 额定电压: 100 VRMS/150 VDC
    - 最大电阻: 10毫欧
    - 额定电流: 4.5安培
    - 操作温度范围: -55°C到+125°C
    - 兼容性: RoHS合规

    产品特点和优势


    此款Interconnect Socket的主要特点在于其独特的铍铜合金内部触点设计,这种材料不仅具有出色的耐热性和抗应力松弛能力,还能在100°C下保持96%的应力,在200°C下仍能保持70%的应力,大大延长了产品的使用寿命。此外,该产品的外部由黄铜制成,拥有优秀的导电性和机械强度,非常适合高密度电路板应用。整体而言,这款产品以其出色的耐用性和可靠性在市场上具有较高的竞争力。

    应用案例和使用建议


    该Interconnect Socket被广泛应用于多种电子设备中,例如服务器、通信设备和医疗设备等。在实际应用中,考虑到其承受的电流较大(4.5安培),建议在安装过程中确保正确的插针排列,以避免短路和过热现象。同时,对于高频率应用,建议进行必要的阻抗匹配,以确保信号完整性。

    兼容性和支持


    该产品完全符合RoHS标准,确保了环保要求。其内部触点采用黄铜材料,外部则采用了PCT聚酯材料,这两者均被证实能够良好地兼容大多数电子元件。另外,Mill-Max公司还提供一系列的技术支持和售后服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问题: 插针在安装时容易松动。
    - 解决方案: 检查插针是否正确插入,必要时可重新安装并确保插针紧密贴合。

    2. 问题: 插座接触不良。
    - 解决方案: 确保插座内部清洁,没有灰尘或其他杂质阻碍接触。

    3. 问题: 产品在高温环境下工作不稳定。
    - 解决方案: 确认使用环境中温度不超过150°C,并检查是否有适当的散热措施。

    总结和推荐


    综上所述,Interconnect Socket 803-91-062-61-001000是一款高性能、高可靠性的电子元件,特别适合用于需要高密度连接和稳定信号传输的场合。其出色的材料选择和卓越的设计使其在同类产品中脱颖而出,且通过了严格的RoHS合规认证。因此,我强烈推荐使用这款产品,相信它将为您的项目带来显著的优势。

803-91-062-61-001000参数

参数
触头镀层 - 配接
颜色 黑色
针脚数 62pin
排数 2
类型 Push-Pull,Receptacle
额定电流 4.5A
间距-配接 2.54mm
触头镀层厚度 - 配接 250nm
防护等级 -
长*宽*高 78.74mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

803-91-062-61-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

803-91-062-61-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 803-91-062-61-001000 803-91-062-61-001000数据手册

803-91-062-61-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
