335-10-108-00-160000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 8pin Polychlorinated Terphenyl 金 黑色 通孔安装 20.32mm(长度)*2.54mm(高度)
供应商型号: 575-3351010800160000
供应商: Mouser
标准整包数: 1

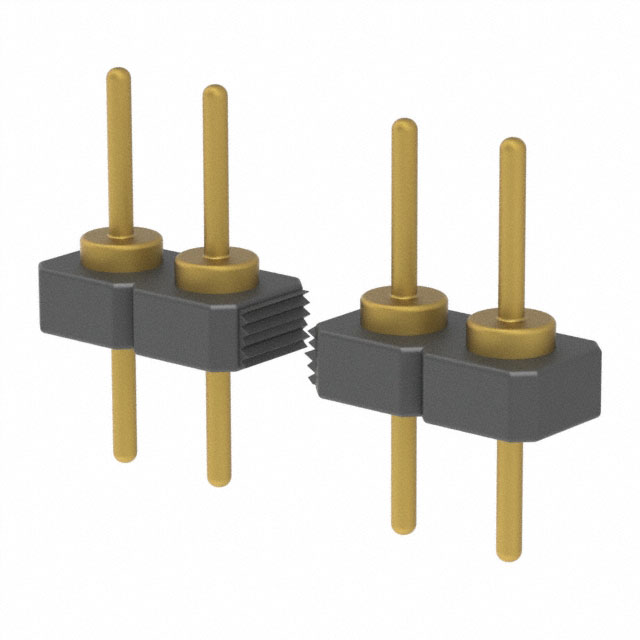

MILL-MAX 圆形连接器 335-10-108-00-160000

335-10-108-00-160000概述

    # Interconnect Header (Product Number: 335-10-108-00-160000) 技术手册

    产品简介


    335-10-108-00-160000 是一种低剖面焊尾插头,属于互连组件系列。它特别适用于需要高密度连接和稳定性能的应用场景。该插头采用单排通过孔设计,能够满足大多数电路板布局的需求。产品采用了耐高温材料制造,具备出色的机械和电气性能,广泛应用于通信设备、计算机系统、工业控制等领域。

    技术参数


    - 产品类型: 插座式连接器
    - 引脚数量: 8 针
    - 插针材料: 黄铜合金(UNS C36000)
    - 绝缘材料: 聚酯(Thermx CG933,黑色)
    - 额定电压: 100 VRMS/150 VDC
    - 额定电流: 未提供
    - 插针直径: 0.46 mm
    - 外形电镀: 10 微英寸金过 100 微英寸镍
    - 焊接尾型: 低剖面焊尾
    - 引脚排列: 单排
    - 符合标准: RoHS、REACH、无冲突矿物认证

    产品特点和优势


    - 高可靠性: 采用高质量黄铜合金作为插针材料,确保了良好的导电性和机械强度。
    - 耐高温: 使用的聚酯绝缘材料能够在高达 276°C 的温度下保持稳定性能,适合高温环境下的应用。
    - 环保认证: 符合 RoHS、REACH 及无冲突矿物认证,适合全球范围内的销售。
    - 安装方便: 低剖面设计便于在紧凑空间内安装,且使用通过孔技术进行焊接,确保稳固的电气连接。

    应用案例和使用建议


    应用案例
    该插头广泛应用于通信设备中,如交换机、路由器和服务器等,这些设备需要高密度的连接以支持大量信号的传输。在工业自动化控制系统中,例如 PLC(可编程逻辑控制器)与外部传感器和执行器之间的连接,也能看到它的身影。
    使用建议
    - 在焊接过程中,确保焊接温度不要超过材料的最大承受温度(对于绝缘材料而言,超过 230°C 为 “无铅” 回流焊工艺适用温度)。
    - 安装时注意插针与电路板上的孔位对齐,避免错位导致接触不良。
    - 确保所有电气连接都在干燥环境中进行,防止由于湿度过高而导致的短路或其他故障。

    兼容性和支持


    - 该产品与同类插头具有良好的兼容性,可以与各种标准电路板和设备配合使用。
    - 厂商提供了全面的技术支持,包括但不限于:技术文档下载、样品申请、产品定制和技术咨询等服务。

    常见问题与解决方案


    - 问题一: 插针在焊接过程中弯曲。
    - 解决方案: 确保焊接温度不超过材料最大承受温度,并使用适当的焊接工具和技术,以减少变形的可能性。
    - 问题二: 产品在高温环境下性能下降。
    - 解决方案: 请严格按照产品手册中的指导,在最高操作温度限制内使用产品,并考虑采取额外的散热措施。
    - 问题三: 插针在使用一段时间后出现松动。
    - 解决方案: 定期检查插针的固定情况,必要时重新焊接或更换新的插头。

    总结和推荐


    335-10-108-00-160000 插头凭借其卓越的性能和广泛的适用性,在电子行业中表现出色。无论是对于需要高可靠性的通信设备还是对环境要求较高的工业控制设备,它都是一个理想的选择。推荐给寻求高性能互连解决方案的设计工程师和制造商。

335-10-108-00-160000参数

参数
端接 焊盘
额定电流 -
外壳材料 Polychlorinated Terphenyl
针脚数 8pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
长*宽*高 20.32mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

335-10-108-00-160000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

335-10-108-00-160000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 335-10-108-00-160000 335-10-108-00-160000数据手册

335-10-108-00-160000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.095 ¥ 51.5028
25+ $ 4.2984 ¥ 36.3215
100+ $ 3.8016 ¥ 32.1235
500+ $ 3.2025 ¥ 27.0611
1000+ $ 3.0765 ¥ 25.9964
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 51.5
