315-47-102-41-004000

厂牌: MILL-MAX
产品描述: Push-Pull,Socket 2.54mm 1 2pin 3A 金 黑色 通孔安装
供应商型号: ED10360-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 315-47-102-41-004000

315-47-102-41-004000概述

    Mill-Max Interconnect Socket: 315-47-102-41-004000 技术手册

    产品简介

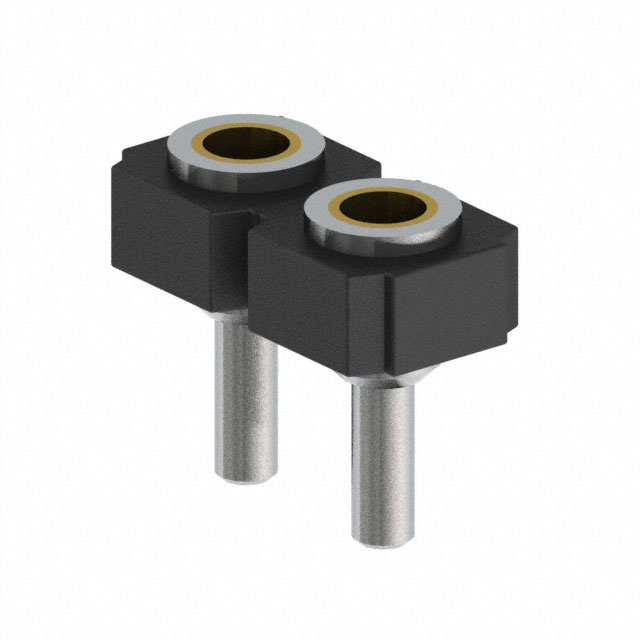

    Mill-Max 315-47-102-41-004000是一款低轮廓焊接尾座插头(Interconnect Socket),适用于引线直径为0.38至0.559毫米(0.015" 至 0.022")的应用场景。这款插头为单排通孔设计,采用镀层设计以确保高可靠性连接。它主要应用于电路板焊接场合,广泛用于计算机、通信设备和消费电子产品等领域。

    技术参数


    - 针数:2个
    - 材质:
    - 外壳电镀:200 µ" 锡(哑光)镀层,覆盖100 µ" 镍
    - 内接触镀层:金闪镀层
    - 电流承载能力:3安培
    - 接触材料:铍铜合金172 (UNS C17200)
    - 化学成分:铜98.1%,铍1.9%
    - 热处理后硬度:36-43 RC
    - 操作温度范围:-55°C 至 +125°C
    - 绝缘体材料:聚对苯二甲酸酯 (PCT),品牌为Thermx CG-933
    - 额定电压:100 VRMS / 150 VDC
    - 绝缘电阻:最小10,000兆欧姆
    - 介电强度:最小1000 VRMS(系列117收缩DIP为700 VRMS)
    - 工作温度:-55°C 至 +125°C

    产品特点和优势


    - 高可靠性连接:采用金闪镀层的内接触保证了良好的电气性能和长寿命。
    - 广泛的温度适应性:-55°C 至 +125°C的工作温度范围使其适用于各种严苛环境。
    - 高机械强度:铍铜合金172具有高硬度和高强度,适用于频繁插拔的应用。
    - 易于安装和维护:通过标准通孔设计可以方便地安装到电路板上,降低安装难度。

    应用案例和使用建议


    应用案例:
    该产品常用于需要高可靠连接的小型电子设备中,例如便携式医疗设备、通信模块、微型传感器等。在这些应用中,空间紧凑且要求高性能连接器。
    使用建议:
    - 在高温环境下使用时,考虑到铍铜合金的长期稳定性,建议选用其他耐高温材料如铍镍合金。
    - 使用前请确保引线直径符合0.38至0.559毫米的要求,避免因不匹配导致接触不良。
    - 安装过程中确保插头完全插入电路板,避免半插或虚接。

    兼容性和支持


    - 兼容性:该产品适用于多种标准电路板,但需确保焊接条件符合制造商建议。
    - 支持:Mill-Max提供了详尽的技术支持文档和售后服务,包括针对具体应用的咨询和技术指导。

    常见问题与解决方案


    1. 问题:插头引脚插入困难。
    - 解决方案:检查引脚直径是否符合要求,并确保焊接时引脚插入正确位置。

    2. 问题:高温环境中接触不良。
    - 解决方案:考虑更换为铍镍合金材料的接触部件,确保材料适合更高温度应用。

    3. 问题:长时间使用后接触电阻增加。
    - 解决方案:定期清洁插头和插座,确保无氧化和灰尘污染,提高接触性能。

    总结和推荐


    综上所述,Mill-Max 315-47-102-41-004000是一款专为高可靠性连接设计的电子元器件,特别适用于需要紧凑设计和宽温范围的场景。其独特的材质选择和设计使得它在市场上具有很高的竞争力。尽管在高温环境中可能需要特殊处理,但总体而言,该产品是一个值得推荐的选择,尤其适合于小型电子设备的设计和制造。

315-47-102-41-004000参数

参数
触头镀层 - 配接
额定电流 3A
防护等级 -
触头镀层厚度 - 配接 -
排数 1
颜色 黑色
针脚数 2pin
间距-配接 2.54mm
类型 Push-Pull,Socket
安装方式 通孔安装
零件状态 在售
包装方式 散装

315-47-102-41-004000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

315-47-102-41-004000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 315-47-102-41-004000 315-47-102-41-004000数据手册

315-47-102-41-004000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.6828 ¥ 31.1197
10+ $ 3.0098 ¥ 25.1879
100+ $ 2.5577 ¥ 21.4045
500+ $ 2.2831 ¥ 19.1064
1000+ $ 2.1742 ¥ 18.195
5000+ $ 1.941 ¥ 16.2437
库存: 177
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 31.11
