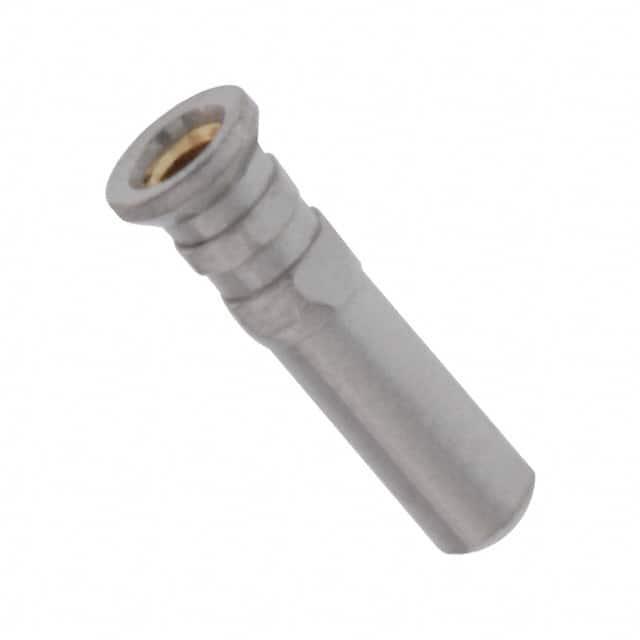

0553-2-15-15-11-27-10-0

厂牌: MILL-MAX
产品描述: Contact SKT 11 Size Press Fit ST Thru-Hole Bulk
供应商型号: 575-055321515
供应商: Mouser
标准整包数: 1
MILL-MAX 端子 - PC 引脚插座/插座连接器 0553-2-15-15-11-27-10-0

0553-2-15-15-11-27-10-0概述

    Mill-Max Pin Receptacles 技术手册

    产品简介


    Mill-Max制造公司生产的Pin Receptacles是专为接插件设计的产品,主要用于电子元器件的连接。这些产品采用高品质材料制造,能够满足对精确度和可靠性的严格要求。它们支持的引脚直径范围为0.015英寸至0.020英寸(适用于#11接触点)和0.015英寸至0.022英寸(适用于#21接触点)。这些Pin Receptacles广泛应用于各种电子设备和系统中,例如计算机、通信设备和自动化控制系统。

    技术参数


    以下是Mill-Max Pin Receptacles的主要技术规格:
    - 壳体材料: 黄铜合金360,半硬质
    - 接触材料: 铍铜合金172,高温处理
    - 直径公差: ± 0.002英寸
    - 长度公差: ± 0.005英寸
    - 角度公差: ± 2°
    - 温度范围: -40°C 至 +125°C
    - 包装:
    - 16毫米宽载带:每13英寸盘装1,900个零件(如型号0548)
    - 24毫米宽载带:每13英寸盘装1,200个零件(如型号8975)
    - RoHS认证: 符合欧盟RoHS指令2011/65/EU

    产品特点和优势


    Mill-Max Pin Receptacles具有以下几个显著的特点和优势:
    - 高精度制造: 使用高质量材料和精密制造工艺,确保长期稳定运行。
    - 可靠的电气性能: 采用铍铜合金接触材料,具有出色的导电性和耐磨性。
    - 多样化的接触选择: 可根据需要选择#11或#21接触点,以适应不同的应用场景。
    - 环保设计: 符合RoHS指令,适合环保需求较高的应用场合。
    - 易于安装和维护: 简洁的设计使得安装和维护更加方便快捷。

    应用案例和使用建议


    Mill-Max Pin Receptacles被广泛应用于各种高性能电子设备中,如高性能计算机主板、网络交换机和自动化控制系统。在使用过程中,需要注意以下几点:
    - 安装孔径: 必须使用最小直径为0.036英寸的安装孔进行焊接固定。
    - 接触选择: 在选择接触点时,要根据实际引脚直径和所需性能进行合理选择。
    - 使用环境: 适用于-40°C至+125°C的工作温度范围内。

    兼容性和支持


    这些Pin Receptacles与多种其他电子元器件兼容,适用于多种电路板和连接器。厂商提供全面的技术支持,包括在线资源、电话咨询和现场培训等服务。此外,针对常见问题和故障,提供了详细的解决方案文档。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题: 安装时无法正确定位
    - 解决方案: 确保安装孔径正确且清洁,使用正确的接触点型号。

    - 问题: 连接不稳定
    - 解决方案: 检查接触点和引脚之间的配合情况,必要时更换接触点。
    - 问题: 温度过高导致损坏
    - 解决方案: 确保工作环境温度在规定的范围内,必要时增加散热措施。

    总结和推荐


    综上所述,Mill-Max Pin Receptacles是一款高度可靠和稳定的电子元器件产品,适用于各种高性能应用。其高精度制造、可靠的电气性能和丰富的功能选项使其在市场上具备较强的竞争力。对于需要高性能连接器的应用场合,强烈推荐使用Mill-Max Pin Receptacles。

0553-2-15-15-11-27-10-0参数

参数
长*宽*高 4.31mm(长度)*1.39mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0553-2-15-15-11-27-10-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

0553-2-15-15-11-27-10-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚插座/插座连接器 MILL-MAX 0553-2-15-15-11-27-10-0 0553-2-15-15-11-27-10-0数据手册

0553-2-15-15-11-27-10-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.299 ¥ 2.5266
10+ $ 0.2588 ¥ 2.1864
100+ $ 0.2013 ¥ 1.7006
500+ $ 0.165 ¥ 1.3943
1000+ $ 0.1598 ¥ 1.3506
2500+ $ 0.1555 ¥ 1.3141
10000+ $ 0.1386 ¥ 1.1712
25000+ $ 0.1313 ¥ 1.1091
50000+ $ 0.1281 ¥ 1.0824
库存: 32226
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.52
直接购买
加入购物车
