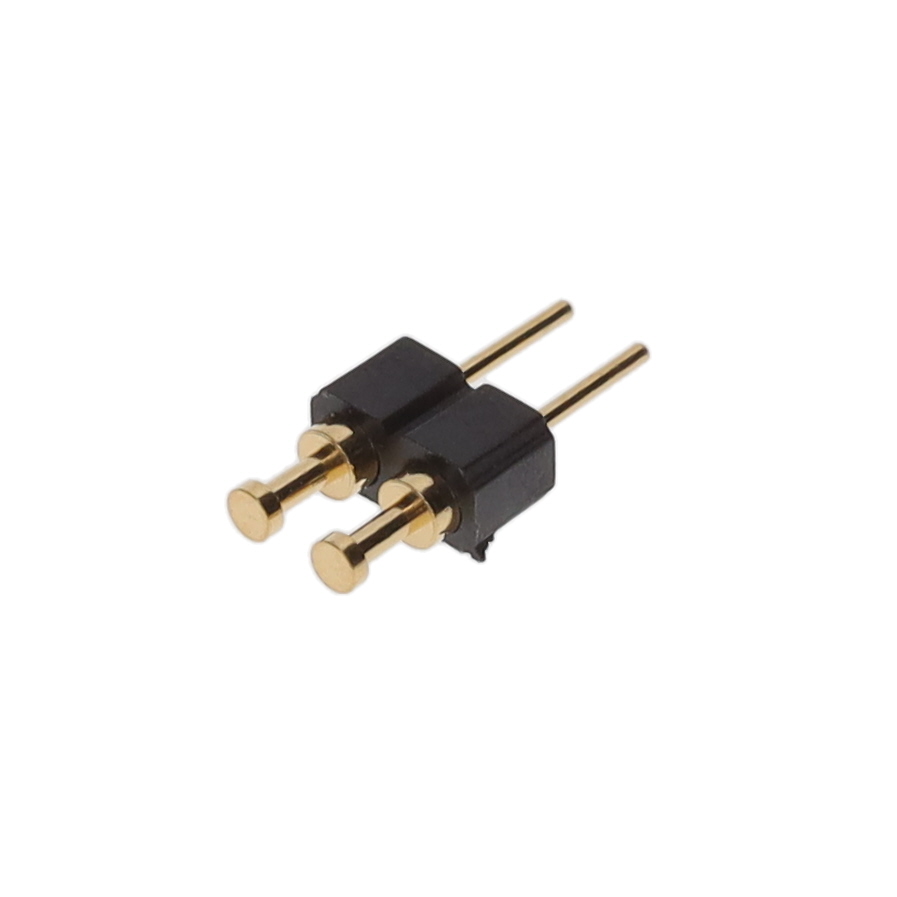

370-10-102-00-001000

厂牌: MILL-MAX
产品描述: Header 焊盘 2.54mm 1 2pin 250nm 金 黑色 通孔安装 5.08mm(长度)*2.54mm(高度)
供应商型号: 575-3701010200001000
供应商: Mouser
标准整包数: 1
MILL-MAX 矩形连接器 - 针座 - 专用引脚 370-10-102-00-001000

370-10-102-00-001000概述


    产品简介


    产品类型: 插座连接头
    主要功能: 通过焊接尾部针脚实现电气连接,适用于单排直插式设计。
    应用领域: 广泛应用于电子设备的连接和接口设计中,特别适合需要高可靠性和耐热性的场合。

    技术参数


    - 引脚数量: 2个
    - 制造商: Mill-Max
    - 部件编号: 370-10-102-00-001000
    - 表面处理: 10微英寸金镀层覆盖100微英寸镍
    - 电气特性:
    - 额定电压: 100 VRMS / 150 VDC
    - 绝缘电阻: 最小10,000兆欧姆
    - 介电强度: 最小1000 VRMS(对于系列117的收缩双列直插封装,最小为700 VRMS)
    - 材料:
    - 引脚材质: 0700黄铜合金(Cu 61.5%,Zn 35.4%,Pb 3.1%)
    - 绝缘体材质: 聚酯(PCT),品牌Thermx,等级CG-933
    - 工作环境:
    - 最高工作温度: 529°F (276°C) @ 66 psi
    - 适合高温回流焊接

    产品特点和优势


    - 高可靠性: 采用金镀层和高品质黄铜合金,确保长期稳定可靠的电气连接。
    - 耐高温: PCT聚酯绝缘体具有良好的耐热性能,最高可达529°F,适用于各种恶劣环境。
    - 环保合规: RoHS和REACH认证,不含铅、汞、镉、六价铬等有害物质,符合环保标准。
    - 兼容性良好: 可用于多种电子设备和系统中,支持广泛的电气特性和工作环境要求。

    应用案例和使用建议


    - 应用案例: 适用于医疗设备、航空航天、工业控制等领域,尤其是需要耐高温和高可靠性的应用场景。
    - 使用建议:
    - 在安装过程中,确保焊接温度不超过446°F(230°C),以避免损坏绝缘体。
    - 定期检查连接头的电气性能和机械稳定性,特别是在极端环境下长时间使用后。

    兼容性和支持


    - 兼容性: 该产品可以与其他标准尺寸和类型的电子元器件或设备兼容。
    - 厂商支持: Mill-Max提供全面的技术支持和售后服务,确保客户在使用过程中得到充分的支持。

    常见问题与解决方案


    - 问题1: 焊接过程中出现虚焊
    解决方案: 检查焊接温度和时间是否正确,确保焊接质量。
    - 问题2: 绝缘体破损
    解决方案: 确保操作环境符合要求,避免接触高温或尖锐物体。
    - 问题3: 引脚接触不良
    解决方案: 检查引脚是否有锈蚀或损伤,必要时更换新的连接头。

    总结和推荐


    综上所述,370-10-102-00-001000是一款高性能、高可靠性的插座连接头,适用于多种电子设备和系统中。其出色的电气特性和良好的耐温性能使其在复杂的应用环境中表现出色。考虑到其环保合规性和完善的售后支持,强烈推荐在各类电子设备的设计和制造中使用这款产品。

370-10-102-00-001000参数

参数
颜色 黑色
间距 2.54mm
端接 焊盘
排数 1
触头镀层
针脚数 2pin
触头镀层厚度 250nm
类型 Header
长*宽*高 5.08mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

370-10-102-00-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

370-10-102-00-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 专用引脚 MILL-MAX 370-10-102-00-001000 370-10-102-00-001000数据手册

370-10-102-00-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.0705 ¥ 25.9457
10+ $ 2.7945 ¥ 22.5868
25+ $ 2.508 ¥ 21.1926
100+ $ 2.3112 ¥ 19.5296
250+ $ 2.0196 ¥ 17.0656
1000+ $ 1.6065 ¥ 13.5749
2500+ $ 1.365 ¥ 11.5343
5000+ $ 1.2915 ¥ 10.9132
库存: 243
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.94
直接购买
加入购物车
