851-43-009-10-011000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 9pin 3A 760nm 金 黑色 通孔安装 11.81mm(长度)*2.2mm(高度)
供应商型号: Q-851-43-009-10-011000
供应商: 期货订购
标准整包数: 1

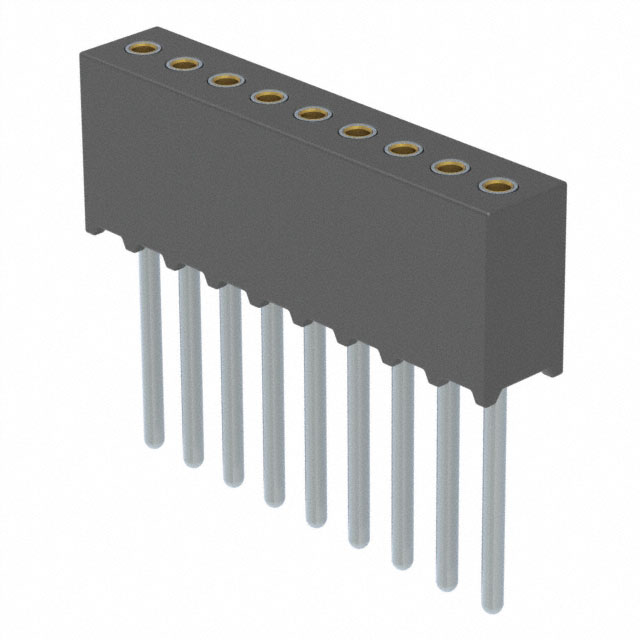

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-43-009-10-011000

851-43-009-10-011000概述

    Mill-Max Series 850/851/852/853 Interconnects 技术手册解析

    1. 产品简介


    Mill-Max公司的Series 850、851、852、853是一款用于电子设备连接的互连系统,主要用于电路板之间的连接。该系列包括单行和双行的直角引脚头和插座。它们特别适用于需要高密度连接的应用场合,例如电信设备、计算机硬件以及工业控制系统等领域。

    2. 技术参数


    - 引脚头(Series 850 & 852):
    - 接触材料:由BeCu(铍铜)制成,接触额定电流为3安培。
    - 针直径范围:可接受0.015英寸至0.021英寸的针。
    - 引脚头可采用多种镀层选择,如金(Au)闪镀或铅锡(Sn/Pb)合金镀层。

    - 插座(Series 851 & 853):
    - 接触方式:采用Hi-Rel,三指状的BeCu接触件。
    - 插座可接受的针直径范围:0.015英寸至0.021英寸。
    - 插座也可提供不同类型的镀层选择,以满足不同的电气和机械要求。

    - 绝缘体:
    - 使用高耐热塑料制成,适用于所有焊接操作。

    3. 产品特点和优势


    - 高可靠性: 高品质的接触材料和设计确保了连接器在恶劣环境下仍能保持长期稳定的性能。
    - 灵活的镀层选择: 提供多种镀层选项,适应不同的电气和环境要求,增加产品的多功能性。
    - 易于安装和拆卸: 直角设计便于板级安装和维护,提高生产效率。
    - 广泛的针数配置: 可根据具体应用需求定制单行和双行配置,最大可达100个引脚。

    4. 应用案例和使用建议


    - 应用案例: 在服务器机箱内部,Series 850/851/852/853可用于连接主板到扩展卡或电源模块。它们也可以在工业控制系统的信号传输中作为关键组件。
    - 使用建议: 对于需要频繁插拔的应用,建议选择带Au闪镀层的产品,以增强耐磨性和抗腐蚀性。对于温度较高的工作环境,应选择具有良好耐热性的塑料绝缘体版本。

    5. 兼容性和支持


    - 兼容性: 系列产品之间的接口是标准化的,可以方便地与其他标准尺寸的引脚头和插座配套使用。
    - 支持和维护: Mill-Max公司提供全面的技术支持和售后服务,确保用户能够获得及时的帮助和解决方案。

    6. 常见问题与解决方案


    - Q: 什么情况下需要更换引脚头?
    - A: 当发现引脚头出现明显磨损或电性能下降时,应考虑更换。可以参考手册中的故障检测指南进行检查。
    - Q: 如何清洁引脚头和插座?
    - A: 使用异丙醇和无尘布轻轻擦拭,避免使用任何具有研磨作用的工具,以免损坏接触面。

    7. 总结和推荐


    Mill-Max Series 850/851/852/853互连系统以其高可靠性、广泛的应用范围以及良好的兼容性,在众多电子设备中表现出色。无论是服务器、工业自动化还是消费电子产品,都能找到合适的应用场合。因此,强烈推荐这一系列的互连系统,特别是在需要高可靠性和高性能连接的应用场景中。

851-43-009-10-011000参数

参数
类型 Push-Pull,Receptacle
针脚数 9pin
防护等级 -
触头镀层厚度 - 配接 760nm
排数 1
颜色 黑色
间距-配接 1.27mm
触头镀层 - 配接
额定电流 3A
长*宽*高 11.81mm(长度)*2.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

851-43-009-10-011000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-43-009-10-011000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-43-009-10-011000 851-43-009-10-011000数据手册

851-43-009-10-011000封装设计

查看详情并下载
Symbol
Footprint
3D Model
