首页  >  产品百科  >  614-43-314-31-012000

614-43-314-31-012000

产品分类: 用于IC/晶体管的插座
厂牌: MILL-MAX
产品描述:
供应商型号: ED90123-ND
供应商: Digi-Key
标准整包数: 28

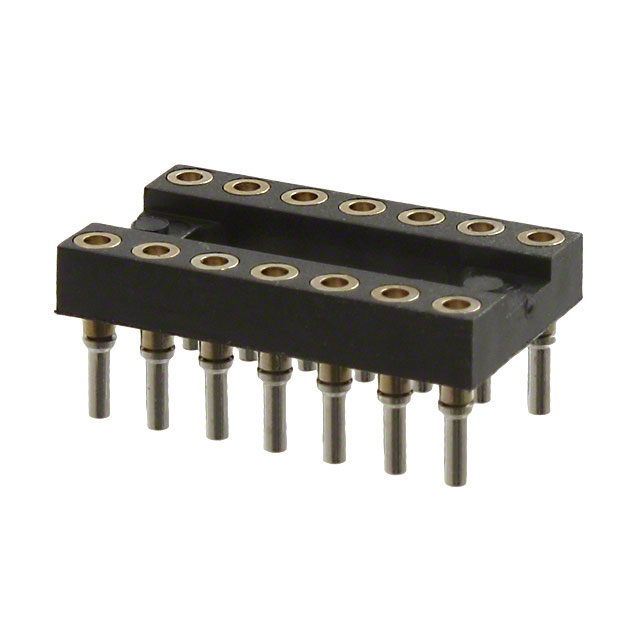

MILL-MAX 用于IC/晶体管的插座 614-43-314-31-012000

614-43-314-31-012000概述

    Mill-Max 614 系列双列直插式插座技术手册

    产品简介


    Mill-Max公司生产的614系列双列直插式插座(DIL Sockets)是一种特别设计的集成电路(IC)插座,适用于需要高可靠性、超低轮廓的应用场景。这些插座采用了高品质材料制造,能够在广泛的电气、机械和环境条件下提供卓越的性能。它们通常用于需要频繁插拔集成电路的场合,如测试和开发过程中。

    技术参数


    - 轮廓高度: 超低轮廓设计使得插座最高仅高出印刷电路板(PCB)0.018到0.031英寸。
    - 接触点: 使用3-finger BeCu #11接触点,每点可承受高达3安培的电流。
    - 连接方式: 支持MM #0552-1、#0442-0、#0552-2针脚。
    - 绝缘材料: 高温热塑性材料,适合各种焊接操作。
    - 载具: 可拆卸塑料载具便于重新装载。
    - 电气和机械数据: 详细数据见第264页。

    产品特点和优势


    1. 超低轮廓设计: 插座几乎不会增加整体高度,使其成为空间受限应用的理想选择。
    2. 高可靠性接触点: 采用BeCu #11接触点,确保长时间稳定工作。
    3. 塑料载具: 这种可重复使用的塑料载具使得管理和再利用更加方便。
    4. 环保兼容: 符合RoHS-2标准。

    应用案例和使用建议


    1. 应用实例: 常见于电路板设计中需要频繁更换IC芯片的场合,例如原型开发、产品测试阶段。
    2. 使用建议: 在进行多次插拔操作时,应确保正确对齐插头,避免损伤接触点。对于高温焊接环境,应采取适当的冷却措施以保护插座。

    兼容性和支持


    - 兼容性: 适用于所有符合MM #0552-1、#0442-0、#0552-2标准的针脚。
    - 技术支持: 提供详细的产品数据和技术支持文档,可参阅第251页和第157-158页。

    常见问题与解决方案


    1. Q: 插座无法稳固插入PCB
    - A: 检查插孔是否正确对齐,并确保使用适当尺寸的针脚。
    2. Q: 接触点出现磨损
    - A: 尽量减少插拔次数,或者考虑使用更耐磨的接触点材料。
    3. Q: 插座高度不一致
    - A: 确保按照安装说明进行正确的装配步骤。

    总结和推荐


    Mill-Max 614系列双列直插式插座以其超低轮廓设计、高可靠性和环保特性,为需要高频次插拔操作的场合提供了理想的解决方案。它不仅适用于原型开发和产品测试,还可以广泛应用于其他需要频繁更换IC芯片的环境中。如果您正在寻找一种既紧凑又可靠的IC插座解决方案,那么Mill-Max 614系列将是您的不二之选。强烈推荐在项目中使用这一产品。

614-43-314-31-012000参数

参数
长*宽*高 17.7mm(长度)*10.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

614-43-314-31-012000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

614-43-314-31-012000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 用于IC/晶体管的插座 MILL-MAX 614-43-314-31-012000 614-43-314-31-012000数据手册

614-43-314-31-012000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
28+ $ 3.7555 ¥ 31.1238
56+ $ 3.6682 ¥ 30.4004
84+ $ 3.4937 ¥ 28.9537
280+ $ 3.0569 ¥ 25.3343
700+ $ 2.9696 ¥ 24.6104
1400+ $ 2.5329 ¥ 20.9912
2800+ $ 2.3582 ¥ 19.5436
库存: 152
起订量: 28 增量: 0
交货地:
最小起订量为:28
合计: ¥ 871.46
直接购买
加入购物车
