首页  >  产品百科  >  8000-0-01-15-00-00-03-0

8000-0-01-15-00-00-03-0

厂牌: MILL-MAX
产品描述: Contact SKT Press Fit ST Thru-Hole Bulk
供应商型号: 575-8000001
供应商: Mouser
标准整包数: 1
MILL-MAX 端子 - PC 引脚/单接线柱连接器 8000-0-01-15-00-00-03-0

8000-0-01-15-00-00-03-0概述

    8000-0-01-15-00-00-03-0 Solder Cup Terminal Pin 技术手册

    产品简介

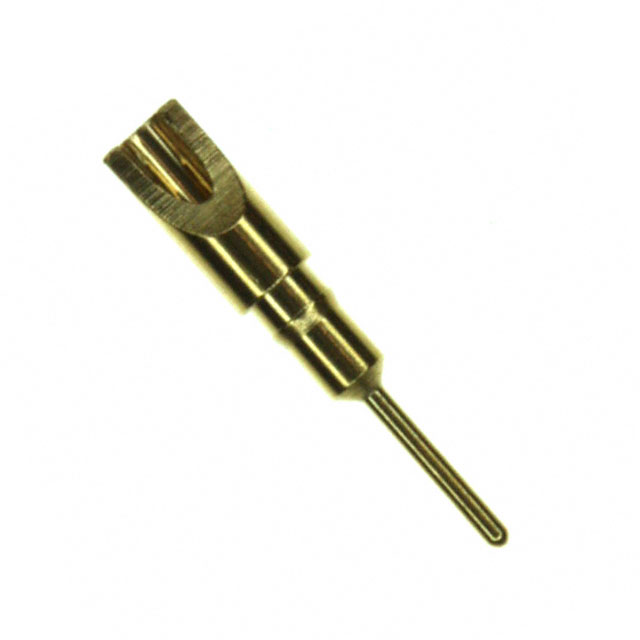

    8000-0-01-15-00-00-03-0 是一款由 Mill-Max 制造的焊杯端子针(Solder Cup Terminal Pin)。该产品主要用于电路板连接,确保电气连接的可靠性。它具有高导电性和耐用性,适用于多种电子设备,如工业控制设备、通讯设备、汽车电子系统及家用电器。

    技术参数


    - 产品型号: 8000-0-01-15-00-00-03-0
    - 壳体电镀: 10 μ" 金覆盖镍
    - 接头电镀: 10 μ" 金覆盖镍
    - 包装: 散装
    - 外壳材料: 铜锌合金(UNS C36000)按 ASTM B 16 标准
    - 化学成分:Cu 61.5%,Zn 35.4%,Pb 3.1%
    - 硬度:80-90 岩氏硬度 B
    - 密度:0.307 磅/立方英寸
    - 电导率:26% 国际退火铜标准
    - 熔点:900°C/885°C(液态/固态)

    产品特点和优势


    - 高导电性: 铜锌合金具有良好的导电性能,确保了可靠的电气连接。
    - 耐磨性: 金镀层提高了产品的耐磨性和抗腐蚀性。
    - 机械强度: 铜锌合金的硬度保证了连接件在多次插拔后仍能保持稳定。
    - 兼容性好: 适用于各种工业和消费电子产品。

    应用案例和使用建议


    该产品常用于工业自动化设备、通讯设备和汽车电子系统中。使用时建议注意以下几点:
    - 确保连接处清洁,以提高焊接效果。
    - 使用适当的工具进行安装,避免过度施力导致损坏。
    - 在高温环境中使用时,应注意产品的热稳定性。

    兼容性和支持


    该产品与多数常见的电气连接接口兼容。制造商提供了全面的质量保证和技术支持,确保用户在使用过程中遇到任何问题都能得到及时有效的帮助。

    常见问题与解决方案


    1. 问题: 端子插入困难。
    - 解决方案: 检查端子是否有损坏或变形,确保正确的插入方向和力度。
    2. 问题: 焊接后接触不良。
    - 解决方案: 确认焊接面干净无污染,适当增加焊接时间以确保充分焊接。
    3. 问题: 连接不稳定。
    - 解决方案: 检查连接处是否牢固,必要时重新焊接。

    总结和推荐


    8000-0-01-15-00-00-03-0 Solder Cup Terminal Pin 是一款性能卓越的电气连接组件。其高导电性和良好的机械强度使其在各种应用中表现出色。制造商提供的技术支持和全面质量保证也使其成为用户信赖的选择。对于需要可靠电气连接的应用,强烈推荐使用此产品。

8000-0-01-15-00-00-03-0参数

参数
长*宽*高 10.59mm(长度)*1.82mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

8000-0-01-15-00-00-03-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

8000-0-01-15-00-00-03-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚/单接线柱连接器 MILL-MAX 8000-0-01-15-00-00-03-0 8000-0-01-15-00-00-03-0数据手册

8000-0-01-15-00-00-03-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.483 ¥ 4.0814
10+ $ 0.429 ¥ 3.6246
25+ $ 0.3795 ¥ 3.2068
100+ $ 0.3377 ¥ 2.8536
250+ $ 0.2827 ¥ 2.3888
1000+ $ 0.2376 ¥ 2.0077
2500+ $ 0.216 ¥ 1.8252
10000+ $ 0.189 ¥ 1.5971
20000+ $ 0.1806 ¥ 1.5261
库存: 5752
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.08
