首页  >  产品百科  >  813-22-034-30-000-101

813-22-034-30-000-101

产品分类: 矩形连接器 - 外壳
厂牌: MILL-MAX
产品描述: Piston 2 贴片安装 43.18mm(长度)*5.08mm(高度)
供应商型号:
供应商:
标准整包数: 0
MILL-MAX 矩形连接器 - 外壳 813-22-034-30-000-101

813-22-034-30-000-101概述


    产品简介

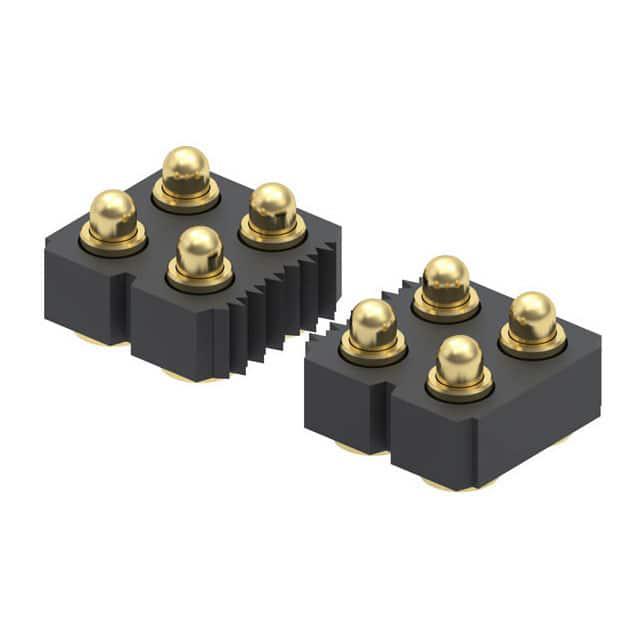

    Mill-Max Mfg. Corp. 推出的弹簧加载连接器系列(Series 810-820)是专为表面贴装设计的产品。这些连接器采用精密机械加工的铜合金材料,提供出色的电性能和机械耐用性,广泛应用于各种电子产品中,如消费电子、通信设备和工业控制等领域。

    技术参数


    材料
    - 接触针与基座:机加工铜合金,表面镀金,厚度20μ"金镀层覆盖100μ"镍镀层
    - 弹簧:铍铜,表面镀金,厚度10μ"
    - 绝缘体:耐高温热塑塑料,UL94 V-0等级
    机械性能
    - 初始高度的弹簧力:25克
    - 中行程的弹簧力:60克
    - 耐久性:1,000,000次循环
    - 共面性:单排最多10针,双排最多20针
    电气性能
    - 电压等级:交流100Vrms/直流150V
    - 电流等级:连续2A,峰值3A
    - 接触电阻:最大20mΩ
    - 绝缘电阻:最小10,000兆欧
    - 介电强度:最小700Vrms
    - 电容:最大1pF

    产品特点和优势


    1. 长寿命:经过精密机械加工的接触针和基座,保证1,000,000次循环的使用寿命。
    2. 高可靠性:精密设计确保低电阻和高电流承载能力,能够满足连续2A和峰值3A的需求。
    3. 适合自动化生产:适合表面贴装工艺,采用标准32mm或44mm宽的载带包装,方便自动化生产和组装。
    4. 环保认证:符合RoHS-2标准。

    应用案例和使用建议


    这些弹簧加载连接器适用于需要高可靠性和耐用性的场合。例如,在消费电子产品中,用于实现PCB板间的可靠连接;在通信设备中,用于信号传输。使用时,需要注意正确的放置和焊接过程,以确保连接器的正常工作。
    使用建议
    - 确保焊接过程中的温度和时间控制得当,以避免热冲击导致的损坏。
    - 在高频率振动环境中,可考虑增加额外的固定措施来提高连接器的稳定性。

    兼容性和支持


    这些连接器与多种电路板设计兼容,适用于各种自动化装配线。厂商提供了详细的技术支持,以帮助客户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 连接器损坏
    - 解决方案:检查焊接过程是否严格按照规定进行,必要时重新焊接。
    2. 接触不良
    - 解决方案:确保接触针和插座正确对齐并紧固,必要时清洁接触面。

    总结和推荐


    Mill-Max的弹簧加载连接器在机械和电气性能方面表现出色,适用于高可靠性的应用场景。其高耐用性和良好的兼容性使其成为许多行业的理想选择。强烈推荐给需要高可靠连接解决方案的工程师和制造商。

813-22-034-30-000-101参数

参数
紧固类型 -
排数 2
触头端接 -
针脚数 -
类型 Piston
颜色 -
触头类型 -
长*宽*高 43.18mm(长度)*5.08mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

813-22-034-30-000-101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

813-22-034-30-000-101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 外壳 MILL-MAX 813-22-034-30-000-101 813-22-034-30-000-101数据手册

813-22-034-30-000-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
