851-99-008-30-002000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 8pin 3A 2.54μm 锡铅 黑色 SMD,P=1.27mm 贴片安装 10.54mm(长度)*3.02mm(高度)
供应商型号: Q-851-99-008-30-002000
供应商: 期货订购
标准整包数: 1

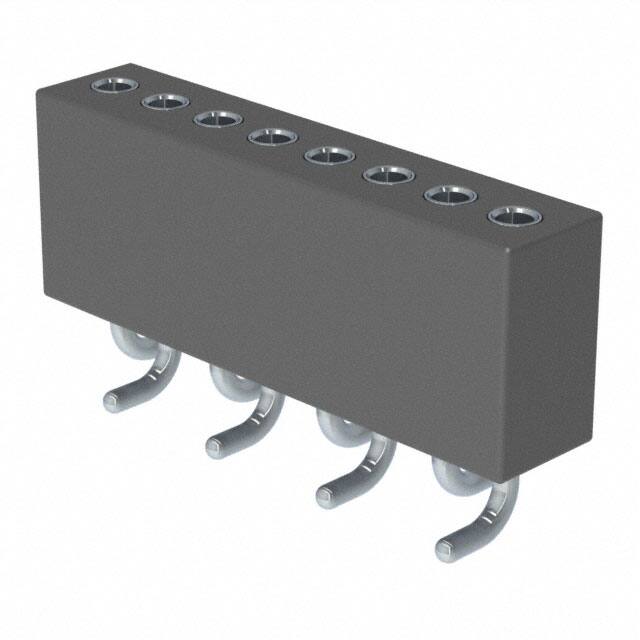

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-99-008-30-002000

851-99-008-30-002000概述

    Mill-Max系列850、851、852、853电子元器件产品技术手册

    1. 产品简介


    Mill-Max制造公司生产的Series 850、851、852、853系列互连产品,是用于单行和双行阵列的直角引脚头和插座。这些互连产品适用于多种电路板设计,能够提供稳定可靠的连接解决方案。Series 850和851可用于单行和双行形式,而Series 852和853分别采用不同的插针和插座来实现多行连接。

    2. 技术参数


    - 引脚/插座类型:Series 850和852使用MM #4006-1和#4006-2插针,Series 851和853则使用MM #4890-1和#4890-2插座,可接受直径为0.015"至0.021"的插针。
    - 接触方式:采用高可靠性三指铍铜#11接触器,额定电流为3安培。
    - 绝缘材料:采用高温热塑性材料,适合所有焊接操作。
    - 引脚数量:Series 850和851的单行最多可安装50个引脚,Series 852和853的双行最多可安装100个引脚。
    - 电镀选项:支持多种镀层选择,如10微英寸金、200微英寸锡铅合金、200微英寸纯锡等。
    - 尺寸和间距:插针和插座的间距均为0.050英寸(1.27毫米),引脚长度为0.118英寸(2.997毫米)。

    3. 产品特点和优势


    - 高可靠性:采用高可靠性三指铍铜接触器,确保长时间使用的稳定性和耐用性。
    - 多镀层选择:提供了多种电镀选项,可以根据应用需求选择最合适的镀层。
    - 适应性强:兼容多种镀层和不同引脚数量,适用于各种电路板设计。
    - 易于安装:标准间距和插针长度使得安装过程简单快捷,节省时间和成本。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于消费电子、医疗设备、通信设备等领域,特别适用于需要高度可靠连接的应用。
    - 使用建议:在设计电路板时,应考虑负载要求并选择适当的电镀选项。安装时要确保焊接温度和时间符合标准,避免因过高的温度导致损坏。

    5. 兼容性和支持


    - 兼容性:与常见的电路板制造材料和工艺兼容,且具有多种镀层选项,确保与现有系统和新系统的无缝集成。
    - 支持:Mill-Max公司提供全面的技术支持,包括样品请求、工程咨询和技术文档。

    6. 常见问题与解决方案


    - 问题1:焊接过程中出现虚焊现象。
    - 解决方案:检查焊接温度和时间是否符合标准,确保正确的焊接工艺。
    - 问题2:插针或插座在安装后容易松动。
    - 解决方案:确认插入力度适当,必要时使用专用工具辅助插入,确保稳固接触。
    - 问题3:接触电阻过高。
    - 解决方案:检查插针和插座的清洁度,必要时进行清洁处理,并确保正确的电镀选项。

    7. 总结和推荐


    总体而言,Mill-Max的Series 850、851、852、853互连产品以其高可靠性、多样化的电镀选项和易于安装的特点,在市场上具有很强的竞争力。对于需要高度可靠连接的应用场景,强烈推荐使用该系列产品。

851-99-008-30-002000参数

参数
颜色 黑色
类型 Push-Pull,Receptacle
防护等级 -
额定电流 3A
针脚数 8pin
触头镀层 - 配接 锡铅
排数 1
触头镀层厚度 - 配接 2.54μm
间距-配接 1.27mm
长*宽*高 10.54mm(长度)*3.02mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

851-99-008-30-002000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-99-008-30-002000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-99-008-30-002000 851-99-008-30-002000数据手册

851-99-008-30-002000封装设计

查看详情并下载
Symbol
Footprint
3D Model
