311-41-136-41-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2.54mm 1 36pin 3A 2.54μm 金 黑色 通孔安装 91.44mm(长度)*2.54mm(高度)
供应商型号: Q-311-41-136-41-001000
供应商: 期货订购
标准整包数: 5

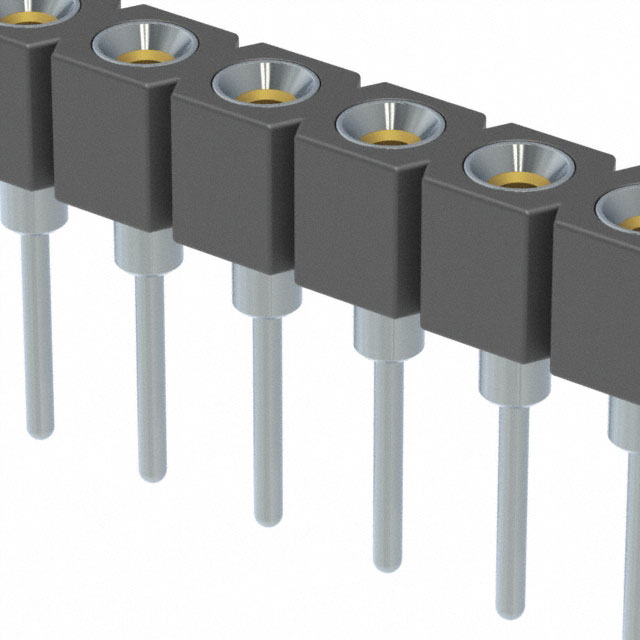

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 311-41-136-41-001000

311-41-136-41-001000概述


    产品简介


    Mill-Max Mfg. Corp. 的系列 310、311 和 315 插座是用于单排针式组件(SIP)的高品质插座,适用于直径为 0.015 至 0.025 英寸的引脚和标准集成电路引脚。这些插座具有不同的尾部选项,适用于不同层次的电路板设计需求。它们可以广泛应用于各种电子设备中,如计算机、通信设备、医疗仪器和消费电子产品等领域。

    技术参数


    - 针径范围:0.015 - 0.025 英寸
    - 插座配置:SIP(单排)
    - 连接方式:焊接尾部
    - 尾部长度:
    - 标准
    - 长尾(适用于多层板)
    - 非常低高度
    - 超低高度
    - 接触材料:铍铜(BeCu),型号#12和#30,耐久性高,额定电流为3安培
    - 绝缘材料:高温热塑塑料,适合所有焊接操作
    - 尾部镀层:
    - 10 微英寸金
    - 30 微英寸金
    - 100 微英寸锡铅合金
    - 200 微英寸锡铅合金
    - 其他镀层如Au闪镀(Au Flash)

    产品特点和优势


    - 高可靠性:接触部分采用高强度铍铜材料,确保长期使用的可靠性和稳定性。
    - 多种尾部长度选择:满足不同电路板设计的需求,适应性强。
    - 广泛兼容性:能够接受标准IC引脚及细小直径引脚,适用范围广。
    - 环境友好:采用高温热塑塑料作为绝缘材料,适应各种焊接条件。

    应用案例和使用建议


    这些插座通常应用于需要高密度连接的应用场景,如计算机主板上的内存插槽、通讯设备中的信号传输模块等。在实际应用中,推荐根据具体电路板设计选择合适的尾部长度以提高组装效率和机械强度。
    对于初次使用或对产品性能不熟悉的工程师,建议先参考技术手册中的应用示例,逐步测试和验证产品的性能。此外,由于这类产品可能受到温度和湿度的影响,在使用时需要确保良好的散热条件和适宜的工作环境。

    兼容性和支持


    这些插座与大多数标准IC引脚和细小直径引脚完全兼容。Mill-Max Mfg. Corp. 也提供了丰富的技术支持文档和客户支持服务,以帮助用户更好地理解和使用产品。

    常见问题与解决方案


    - 问题:插座安装后出现接触不良。
    - 解决方法:检查焊接质量和接触点是否有氧化现象,重新进行焊接处理。

    - 问题:长时间使用后插座发生变形。
    - 解决方法:确认是否在规定的温度范围内使用,如超过规定范围则需要调整工作环境。

    总结和推荐


    综上所述,Mill-Max Mfg. Corp. 系列 310、311 和 315 插座凭借其高可靠性、多种尾部长度选择和广泛的应用范围,成为市场上非常受欢迎的产品。如果你正在寻找一种能够在复杂环境下提供稳定性能的插座,这款产品将是你的理想选择。我们强烈推荐在相关电子设备的设计中使用这款产品。

311-41-136-41-001000参数

参数
额定电流 3A
防护等级 -
触头镀层厚度 - 配接 2.54μm
触头镀层 - 配接
排数 1
类型 Push-Pull,Receptacle
针脚数 36pin
间距-配接 2.54mm
颜色 黑色
长*宽*高 91.44mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

311-41-136-41-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

311-41-136-41-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 311-41-136-41-001000 311-41-136-41-001000数据手册

311-41-136-41-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
