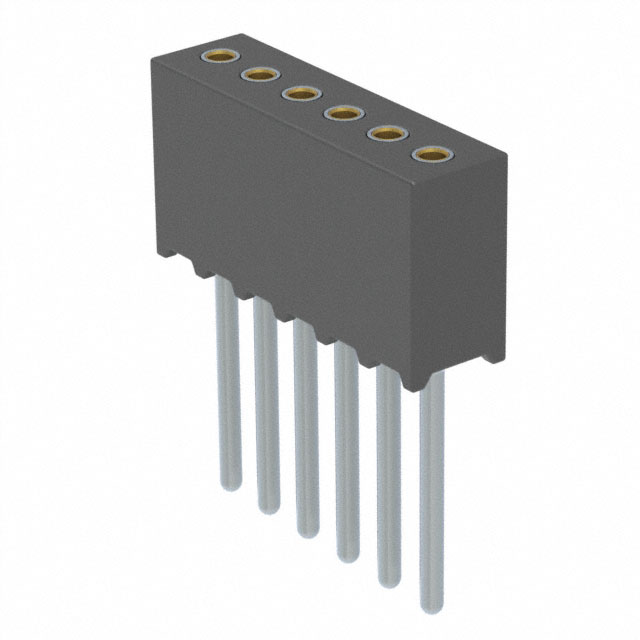

851-43-006-10-011000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 6pin 3A 760nm 金 黑色 通孔安装 8mm(长度)*2.2mm(高度)
供应商型号: Q-851-43-006-10-011000
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-43-006-10-011000

851-43-006-10-011000概述

    Mill-Max 850/851/852/853系列电子元器件产品概述

    1. 产品简介


    Mill-Max 850/851/852/853系列电子元器件是专门设计用于精密连接和互连系统的高品质产品。该系列产品主要包括单排和双排直角头座,适用于多种电子设备。这些头座具有极高的可靠性和机械强度,特别适合在高密度布局和小型化电路板上使用。广泛应用于通讯设备、工业自动化、医疗仪器、航空航天和消费电子产品等领域。

    2. 技术参数


    - 型号分类:Series 850 和 851适用于单排形式,而Series 852 和 853适用于双排形式。
    - 接口类型:
    - Series 850和852 使用MM #4006-1和#4006-2针脚。
    - Series 851和853 使用MM #4890-1和#4890-2插槽,可接受直径在0.015英寸至0.021英寸之间的针脚。
    - 接触材料:采用3指铍铜(BeCu)#11,额定电流为3安培。
    - 绝缘材料:采用高温热塑性塑料,适用于所有焊接操作。
    - 环境要求:符合RoHS-2标准,满足环保要求。
    - 订购信息:
    - Series 850...001 单排直角针头座:每行01-50个针脚。
    - Series 852...001 双排直角针头座:每行002-100个针脚。
    - Series 851...001 单排直角插座:每行01-50个针脚。
    - Series 853...001 双排直角插座:每行002-100个针脚。

    3. 产品特点和优势


    - 高可靠性:采用3指铍铜接触材料,确保了在各种环境下稳定可靠的工作。
    - 易于安装和维护:针脚和插槽的设计简化了装配过程,同时也便于维修。
    - 兼容性强:能够轻松与其他标准接口配合使用,适应不同设备需求。
    - 环保材料:采用符合RoHS-2标准的材料,满足现代电子设备对环保的要求。

    4. 应用案例和使用建议


    Mill-Max 850/851/852/853系列广泛应用于多种高科技设备中,如手机、平板电脑、医疗设备、服务器等。对于需要高密度布局和小型化设计的应用场合,如可穿戴设备和物联网传感器,该系列尤其适用。在使用过程中,建议遵循以下几点建议:
    - 确保正确选择针脚和插槽尺寸,避免因不匹配而导致接触不良。
    - 定期检查和清洁连接部位,以保持良好的导电性能。
    - 在设计电路板时预留足够的空间,以便后续可能的维护和升级。

    5. 兼容性和支持


    - 兼容性:本系列产品兼容多种主流标准接口,便于与现有设备和系统无缝对接。
    - 技术支持:Mill-Max提供全面的技术支持和售后服务,确保客户能够在产品使用过程中获得及时的帮助和指导。

    6. 常见问题与解决方案


    - 问题一:接触不良
    - 解决方案:检查针脚和插槽的清洁度,确保没有灰尘或氧化物。必要时,可重新焊接针脚或更换损坏部件。
    - 问题二:电流不稳定
    - 解决方案:确认使用的电源电压和电流是否在产品规定的范围内。如果仍然存在问题,可能是接触材料老化导致,建议更换新的头座或插座。

    7. 总结和推荐


    Mill-Max 850/851/852/853系列电子元器件以其高可靠性和易于维护的特点,在众多应用场景中表现出色。其优良的电气性能和环保材料使得该系列产品在市场上具有显著的竞争优势。因此,我们强烈推荐此系列的产品,尤其是对那些需要高密度布局和小型化设计的设备制造商来说,这将是理想的选择。

851-43-006-10-011000参数

参数
防护等级 -
触头镀层厚度 - 配接 760nm
颜色 黑色
间距-配接 1.27mm
额定电流 3A
触头镀层 - 配接
类型 Push-Pull,Receptacle
排数 1
针脚数 6pin
长*宽*高 8mm(长度)*2.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

851-43-006-10-011000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-43-006-10-011000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-43-006-10-011000 851-43-006-10-011000数据手册

851-43-006-10-011000封装设计

查看详情并下载
Symbol
Footprint
3D Model
