419-10-204-30-055000

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Mating Target 2.54mm 2 4 黄铜 250nm 金 贴片安装 5.08mm(长度)*5.08mm(高度)
供应商型号: 419-10-204-30-055000-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 419-10-204-30-055000

419-10-204-30-055000概述


    产品简介

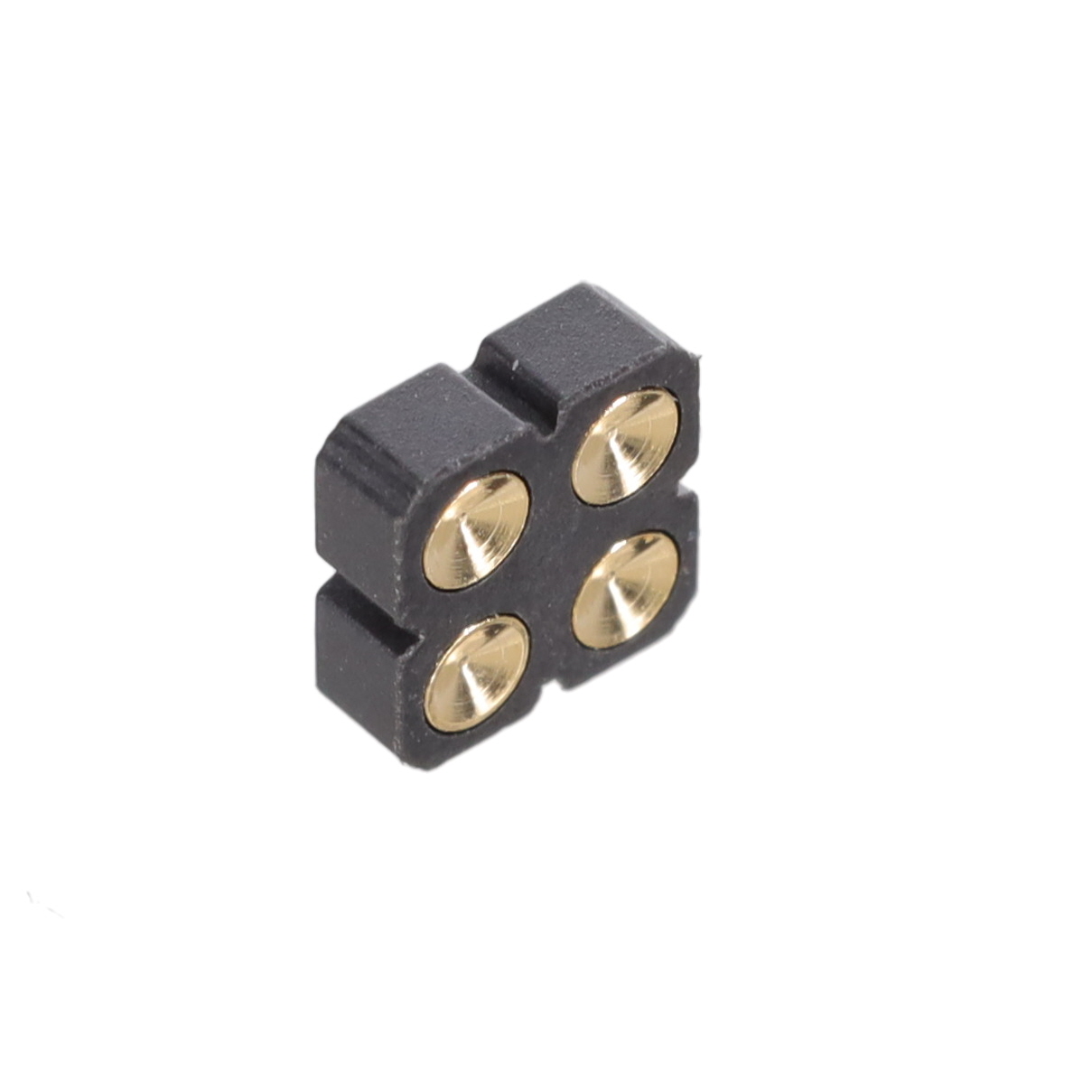

    Interconnect Concave Face Target Connector
    Interconnect Concave Face Target Connector 是一种垂直安装的表面贴装双排连接器,具有凹面接触面。这种连接器采用弹簧加载式设计,适用于需要高可靠性和紧凑空间的应用场合。主要功能是实现电路板间的信号传输,广泛应用于消费电子、工业控制、通信设备等领域。

    技术参数


    - 型号: 419-10-204-30-055000
    - 接口类型: Interconnect Concave Face Target
    - 连接器类型: 双排
    - 安装方式: 垂直安装表面贴装
    - 引脚数: 4
    - 镀层代码: 10
    - 外壳电镀: 10微英寸金镀层/100微英寸镍镀层
    - 材料:
    - 针:黄铜合金(360号或385号)
    - 绝缘体:聚对苯二甲酸酯(Thermx CG933,黑色)
    - 绝缘电阻: ≥10,000兆欧
    - 耐压: 100VRMS/150VDC
    - 介电强度: ≥1000VRMS(系列117热缩DIP为≥700VRMS)
    - 温度范围: -40°C至+125°C
    - 符合标准: 符合RoHS和RoHS-2指令、REACH规定及无冲突矿物声明

    产品特点和优势


    Interconnect Concave Face Target Connector 的核心优势在于其独特的凹面接触设计,提供了更高的连接稳定性和可靠性。使用黄铜合金(360号或385号)制成的针,经过精细加工,确保了高硬度和良好的导电性能。此外,其双排结构使其能够满足紧凑空间的需求,并且通过表面贴装的方式方便装配。

    应用案例和使用建议


    此连接器适用于多种电子设备和系统中,例如工业控制板、医疗设备和通信基础设施。在组装过程中,建议使用超过446°F(230°C)的高温以适应“熔点焊接”,而超过500°F(260°C)则适合“无铅回流焊接”。建议在弯折或铆接到电路板前进行部分退火处理,以便更好地弯曲和压缩。
    使用建议:
    - 在焊接前确保连接器正确固定。
    - 确保所有组件都处于适宜的工作温度范围内。
    - 进行正确的组装工艺以避免损坏。

    兼容性和支持


    该连接器与市面上常见的PCB兼容,适用广泛的电路设计。厂商提供了详尽的技术支持和售后服务,包括安装指导和故障排除。对于具体的技术疑问,可以联系官方技术支持团队。

    常见问题与解决方案


    - Q: 如何确保正确的焊接温度?
    - A: 确认焊机预设温度在446°F(230°C)以上,以确保良好焊接效果。

    - Q: 连接器针损坏如何处理?
    - A: 检查并更换损坏的针部件,确保所有部件处于良好的机械状态。
    - Q: 如何保证产品的长期稳定性?
    - A: 定期检查并维护连接器的使用状态,特别是检查接触面是否有磨损或腐蚀现象。

    总结和推荐


    Interconnect Concave Face Target Connector 在紧凑空间、高可靠性和高精度要求的应用中表现出色,非常适合工业和消费电子领域的需求。其独特的设计和严格的制造标准确保了产品的卓越性能。强烈推荐使用该产品,尤其是对于需要高度可靠的电路连接场合。

419-10-204-30-055000参数

参数
排数 2
触头镀层
触头数量 4
触头镀层厚度 250nm
类型 Mating Target
间距 2.54mm
材料 黄铜
长*宽*高 5.08mm(长度)*5.08mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

419-10-204-30-055000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

419-10-204-30-055000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 419-10-204-30-055000 419-10-204-30-055000数据手册

419-10-204-30-055000封装设计

查看详情并下载
Symbol
Footprint
3D Model
