811-22-042-30-004101

产品分类:
厂牌: MILL-MAX
产品描述:
供应商型号: Q-811-22-042-30-004101
供应商: 期货订购
标准整包数: 1

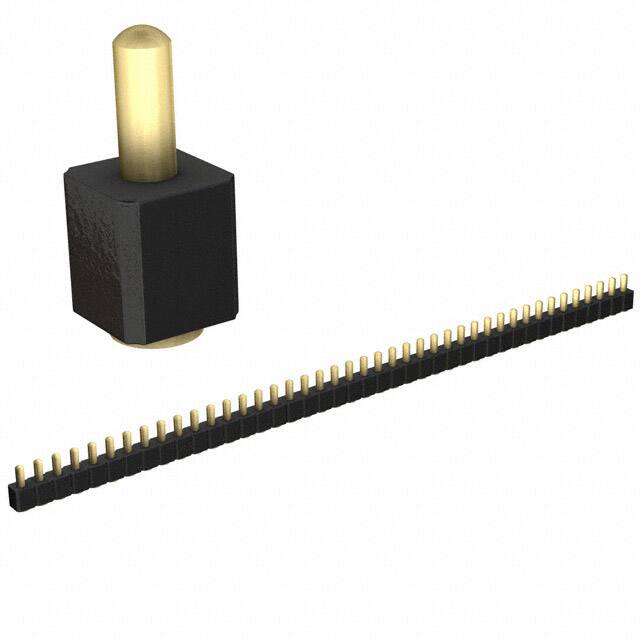

MILL-MAX  811-22-042-30-004101

811-22-042-30-004101概述

    SPRING-LOADED CONNECTORS

    产品简介


    弹簧加载连接器(Spring-Loaded Connectors)是Mill-Max制造公司出品的一种先进的接触装置,主要用于电路板的表面安装。这类连接器以高可靠性、长寿命及广泛的适用性而著称。根据不同的设计需求,Mill-Max提供了多种型号的弹簧加载连接器,包括Series 811、812、813、814和819、820。它们在材料选择、机械结构、电气性能等方面都有着出色的表现,适用于各类电子产品和通信设备中。

    技术参数


    Mill-Max的弹簧加载连接器系列在材料、机械和电气性能方面均有优异表现。以下是几个系列的详细技术参数:
    - 材料:连接器基座和活塞由铜合金制成,表面镀镍和金;弹簧采用铍铜,镀金。
    - 机械性能:
    - 初始高度下的弹簧力为25克。
    - 中间行程时的弹簧力为60克。
    - 100万个循环的耐久性。
    - 单行最多10个针脚的共面度为0.005英寸;双行最多20个针脚的共面度为0.005英寸。对于更多的针脚数,请联系技术支持。
    - 电气性能:
    - 额定电压为100VRMS/150VDC。
    - 连续电流为2安培,峰值电流为3安培。
    - 接触电阻不超过20毫欧。
    - 绝缘电阻最小为10,000兆欧。
    - 最小介电强度为700VRMS。
    - 容量最大为1皮法。

    产品特点和优势


    Mill-Max的弹簧加载连接器具有以下独特优势:
    - 高可靠性:精密加工的活塞和底座,镀金组件确保高达1,000,000次的使用寿命。
    - 适应性强:可提供多种高度、尺寸和配置,满足不同的应用需求。
    - 表面安装工艺:高温度热塑性绝缘体适合表面贴装工艺,提高生产效率。
    - 自动化装配:支持自动拾放组装,适合大批量生产。

    应用案例和使用建议


    这些连接器广泛应用于消费电子、通信设备、汽车电子等领域。例如,在汽车电子领域,连接器可用于电池管理系统(BMS),在极端环境中保证可靠的电气连接。针对这类应用场景,建议进行严格的环境测试,以验证连接器在不同条件下的性能稳定性。此外,确保正确的电路板对准和定位,以及适当的焊盘设计,可以进一步提升连接器的性能。

    兼容性和支持


    Mill-Max的弹簧加载连接器在很大程度上与其他标准电子元器件兼容,能够轻松集成到现有的系统中。制造商提供了广泛的文档和技术支持服务,包括详细的安装指南和故障排除手册。用户可以在遇到问题时通过官方渠道获得及时的帮助和支持。

    常见问题与解决方案


    - 问题:连接器的接触电阻过高。
    - 解决方案:检查并清洁焊接点,确保良好的电气接触。如果需要,重新焊接以确保正确的电气连接。
    - 问题:连接器插拔困难。
    - 解决方案:确保连接器安装正确,插入时用力均匀,避免过度施力造成损坏。
    - 问题:连接器在高温环境下失效。
    - 解决方案:使用符合UL94 V-0标准的高温度热塑性绝缘体,确保连接器在高温下仍能保持良好的电气性能。

    总结和推荐


    综上所述,Mill-Max的弹簧加载连接器以其出色的性能、可靠的设计和广泛的兼容性在市场上具备显著的竞争优势。无论是研发阶段还是量产过程中,都能提供高效、稳定的连接解决方案。强烈推荐该产品用于需要高性能连接器的应用场景,尤其是在那些要求长时间稳定性的关键应用中。

811-22-042-30-004101参数

参数
包装方式 散装

811-22-042-30-004101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

811-22-042-30-004101数据手册

厂牌 PDF简要描述 下载
MILL-MAX MILL-MAX 811-22-042-30-004101 811-22-042-30-004101数据手册

811-22-042-30-004101封装设计

查看详情并下载
Symbol
Footprint
3D Model
