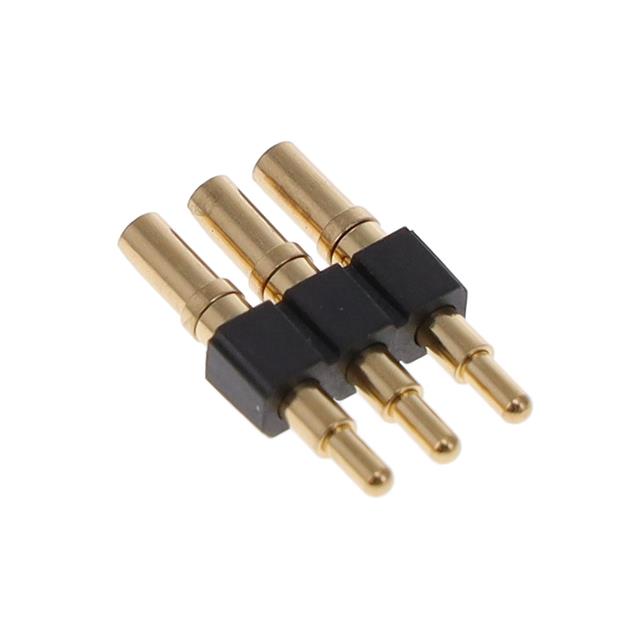

824-22-003-00-005000

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 3 铍 510nm 金 焊接安装,通孔安装 7.62mm(长度)*2.54mm(高度)
供应商型号: ED11277-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 824-22-003-00-005000

824-22-003-00-005000概述


    产品简介


    Mill-Max公司的824-22-003-00-005000是一种弹簧加载式连接器,专门用于电路板上的垂直安装。这种连接器属于SLC(弹簧负载接触)类型,具有单行表面贴装设计。其核心功能是为高密度、高可靠性的电气连接提供解决方案,适用于各种工业和消费电子产品中。此连接器广泛应用于通信设备、医疗仪器、汽车电子以及消费类电子等领域。

    技术参数


    - 产品型号: 824-22-003-00-005000
    - 引脚数量: 3
    - 包装方式: 散装
    - 电镀代码: 22
    - 外壳电镀: 20μ"金覆盖100μ"镍
    - 内弹簧电镀: 10μ"金
    - 引脚材料: 黄铜合金360或黄铜合金385
    - 绝缘体材料: 尼龙46 (Stanyl TE250F6 {30%玻璃} 或 Stanyl TE250F9 {45%玻璃},黑色)
    - 高温性能: 绝缘体耐热温度为290°C (554°F) (ASTM D 648)
    - 焊接温度范围: 超过230°C (446°F) 适合回流焊,超过260°C (500°F) 适合无铅回流焊
    - RoHS合规: 符合RoHS 2指令2011/65/EU要求
    - REACH合规: 不含欧盟发布的SVHC清单中的任何物质
    - DRC冲突矿物: 使用来自DRC冲突自由区域的锡和金

    产品特点和优势


    - 弹簧加载设计: 确保在多次插拔后仍能保持可靠的电气连接。
    - 高强度黄铜合金: 提供卓越的机械强度和电气性能,即使在极端环境下也能稳定工作。
    - 高温绝缘体: 尼龙46材料在高温下表现出色,确保长期稳定性和可靠性。
    - 精密制造工艺: 所有组件均按照严格的质量标准生产,保证产品的一致性和稳定性。

    应用案例和使用建议


    应用案例:
    - 通信设备中的高速数据传输接口
    - 医疗仪器中的高精度传感器接口
    - 汽车电子中的车载网络连接
    使用建议:
    - 在进行焊接操作时,确保温度控制得当,以避免对连接器造成损坏。
    - 定期检查连接器的状态,特别是磨损和腐蚀情况,以确保最佳性能。
    - 为了防止信号干扰,在电路设计中合理布局这些连接器,减少不必要的电磁干扰。

    兼容性和支持


    - 该产品与多种电路板兼容,适用于不同尺寸和类型的电路板。
    - Mill-Max公司提供全面的技术支持和售后服务,包括产品咨询、技术支持以及售后维修服务。

    常见问题与解决方案


    1. 问题: 插拔后接触不良。
    - 解决办法: 检查引脚是否干净且无弯曲变形,必要时可重新焊接。
    2. 问题: 高温环境下连接不稳定。
    - 解决办法: 确保所有组件在设计时都考虑到了高温影响,特别是在焊点处使用耐高温材料。
    3. 问题: 连接器长时间使用后失效。
    - 解决办法: 定期检查并更换老化的连接器,以保证系统的正常运行。

    总结和推荐


    总的来说,824-22-003-00-005000是一款高性能、高可靠性的连接器,适用于各种需要频繁插拔和高稳定性的应用场合。其优异的设计和制造质量使其成为众多行业用户的首选。无论是从技术参数还是从应用角度来看,这款连接器都展现出了极高的市场竞争力。强烈推荐给那些寻求高质量、高可靠性的连接解决方案的工程师和设计师。

824-22-003-00-005000参数

参数
触头镀层
触头数量 3
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料
排数 1
长*宽*高 7.62mm(长度)*2.54mm(高度)
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 散装
