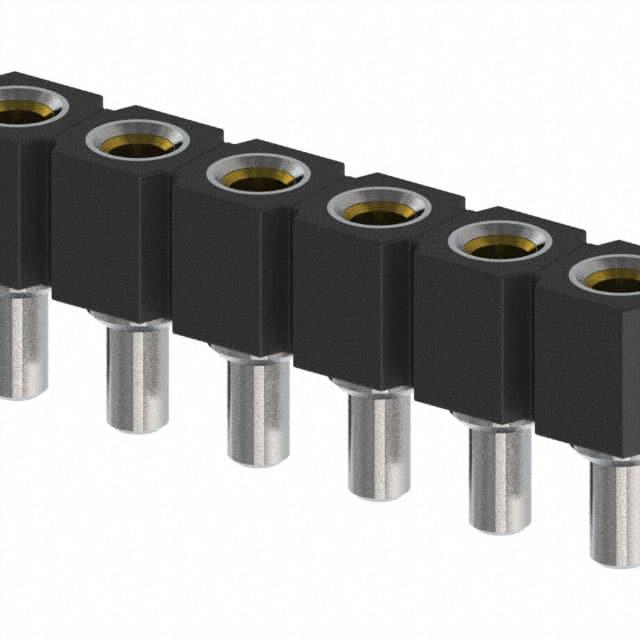

834-43-028-10-001000

厂牌: MILL-MAX
产品描述: Pass Through,Push-Pull,Receptacle 2.54mm 1 28pin 4.5A 760nm 金 黑色 通孔安装
供应商型号: Q-834-43-028-10-001000
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 834-43-028-10-001000

834-43-028-10-001000概述

    Mill-Max 834/835系列插接式插座技术手册

    1. 产品简介


    Mill-Max 834/835系列插接式插座是一款用于连接两块或多块平行电路板的电子元器件。它们采用了独特的OFP®(有机纤维插件)设计,以确保高可靠性的通过孔连接。该系列产品包含单行和双行两种配置,适合于各种不同的电路设计需求。

    2. 技术参数


    - 型号: 834...001 单行插接式插座
    - 型号: 835...001 双行插接式插座
    - 外形尺寸:
    - 高度: 0.130英寸
    - 网格间距: 0.100英寸
    - 针脚直径:
    - 0.030英寸圆形针脚
    - 0.025英寸方形针脚
    - 针脚数量:
    - 834系列: 1-64个针脚
    - 835系列: 4-72个针脚
    - 焊接方式: 手工焊接、波峰焊接、回流焊接(支持侵入式回流焊)
    - 材料:
    - 绝缘体: 聚合物
    - 接触簧片: 黄铜+铍铜
    - 认证: RoHS-2 符合 2011/65/EU 标准
    - 镀层选项:
    - 金闪镀 (Au Flash)
    - 200µ”锡铅合金 (Sn/Pb)
    - 200µ”纯锡 (Sn)

    3. 产品特点和优势


    - 低轮廓设计: 0.130英寸的高度使它适用于空间受限的设计。
    - 兼容多种针脚: 支持0.030英寸圆形针脚和行业标准的0.025英寸方形针脚。
    - 高可靠性: 采用精密加工的黄铜套筒和弹簧接触设计,确保连接稳定。
    - 防污染保护: OFP®有机纤维插件可防止助焊剂、焊膏等污染内部弹簧接触点。
    - 支持多种焊接工艺: 包括传统手工焊接、波峰焊接和回流焊接,特别支持侵入式回流焊。

    4. 应用案例和使用建议


    - 应用示例: 用于多层电路板之间的信号传输和电源分配。
    - 使用建议:
    - 确保电路板上的通孔直径为0.046±0.003英寸(1.2mm),且在电镀前钻孔。
    - 使用前清洁焊盘和针脚,以确保最佳焊接效果。
    - 对于回流焊接,确保焊料完全填满通孔并形成可靠的焊接点。

    5. 兼容性和支持


    - 兼容性: 与各种0.030英寸圆形针脚和0.025英寸方形针脚兼容。
    - 支持服务: Mill-Max公司提供全面的技术支持和售后服务,确保用户能够顺利安装和使用该产品。

    6. 常见问题与解决方案


    - 问题: 焊接时出现虚焊或不均匀焊接。
    - 解决方法: 清洁焊盘和针脚表面,确保焊接温度和时间合适。
    - 问题: 插头插入困难。
    - 解决方法: 检查插座和插头是否对齐,确保针脚无变形。
    - 问题: 插座接触不良。
    - 解决方法: 检查针脚是否有足够的张力,必要时更换接触弹簧。

    7. 总结和推荐


    Mill-Max 834/835系列插接式插座凭借其紧凑的设计、高可靠性及广泛的兼容性,在多层电路板设计中具有显著的应用优势。对于需要高密度连接且空间有限的设计项目,该系列产品是一个理想的选择。强烈推荐在您的电路板设计中使用这一高效可靠的连接解决方案。

834-43-028-10-001000参数

参数
触头镀层 - 配接
排数 1
颜色 黑色
间距-配接 2.54mm
针脚数 28pin
类型 Pass Through,Push-Pull,Receptacle
触头镀层厚度 - 配接 760nm
额定电流 4.5A
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 散装
