342-10-118-00-593000

厂牌: MILL-MAX
产品描述: DIL-Header,DIP 焊盘 2.54mm 1 18pin 250nm 金 黑色 通孔安装
供应商型号: Q-342-10-118-00-593000
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 针座 - 专用引脚 342-10-118-00-593000

342-10-118-00-593000概述


    产品简介

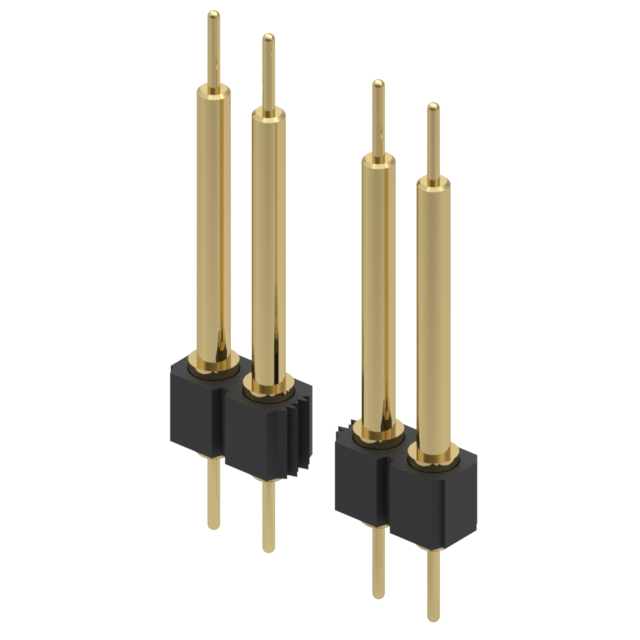

    Interconnect Header 342-10-118-00-593000
    该产品为直插式针座连接器,采用0.100英寸网格布局,配备直径为0.018英寸的焊锡尾。适用于单排安装,采用通孔焊接技术。主要材料为黄铜合金(UNS C36000),具有优良的机械加工性能和导电性,广泛应用于各种电路板设计中。

    技术参数


    - 针头材料: 黄铜合金 (UNS C36000)
    - 引脚规格: 直径0.018英寸
    - 引脚长度: 长度可定制
    - 间距: 0.100英寸网格
    - 材料: 黄铜合金
    - 绝缘材料: PCT聚酯(Thermx CG933,黑色)
    - 电气特性:
    - 额定电压:100 VRMS/150 VDC
    - 绝缘电阻:≥10,000兆欧姆
    - 介电强度:≥1000 VRMS(系列117收缩DIP ≥700 VRMS)
    - 工作温度: 最高可达529°F (276°C),适合回流焊接
    - 镀层: 10微英寸金镀层覆盖100微英寸镍

    产品特点和优势


    1. 高耐热性: PCT聚酯绝缘材料可以在高达529°F (276°C) 的温度下保持良好的绝缘性能。
    2. 优异的导电性: 黄铜合金提供优良的机械加工性和导电性,能够确保稳定的电流传输。
    3. 兼容多种焊接工艺: 适合于回流焊和传统手工焊,适应性强。
    4. 符合RoHS标准: 该产品不含铅、汞、镉和六价铬等有害物质,保证环保和安全。

    应用案例和使用建议


    应用场景:
    - 电路板组装: 常用于PCB板上,以实现不同电路之间的信号传输。
    - 工业控制设备: 适用于工厂自动化系统,监控和控制系统。
    使用建议:
    - 确保焊接前对连接器进行适当的预处理,如清洁引脚。
    - 使用适当的焊接工艺以避免过高的温度损坏材料。
    - 选择合适的工具确保焊点牢固可靠。

    兼容性和支持


    - 兼容性: 本产品可以与多种品牌和类型的PCB板兼容。
    - 制造商支持: 提供全面的技术支持和质量保证,保证用户能够顺利地集成和使用该产品。

    常见问题与解决方案


    - Q: 引脚出现松动怎么办?
    - A: 检查引脚是否清洁且焊接良好,必要时重新焊接。

    - Q: 连接器绝缘材料老化怎么办?
    - A: 检查材料是否在高温下长时间暴露,如发现老化现象需及时更换新的连接器。

    总结和推荐


    总结: Interconnect Header 342-10-118-00-593000是一款高质量、高可靠性、且具备优良导电性和耐热性的连接器。通过严格的生产和测试过程,确保了其符合RoHS标准,能够在多种应用环境中稳定工作。
    推荐: 基于其卓越的性能和广泛的适用范围,强烈推荐该产品用于需要高性能连接器的各种应用场合。

342-10-118-00-593000参数

参数
端接 焊盘
排数 1
触头镀层
针脚数 18pin
触头镀层厚度 250nm
类型 DIL-Header,DIP
颜色 黑色
间距 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

342-10-118-00-593000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

342-10-118-00-593000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 专用引脚 MILL-MAX 342-10-118-00-593000 342-10-118-00-593000数据手册

342-10-118-00-593000封装设计

查看详情并下载
Symbol
Footprint
3D Model
