811-22-064-30-003-101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 64 铜合金 510nm 金 贴片安装 162.56mm(长度)*2.54mm(高度)
供应商型号:
供应商:
标准整包数: 0

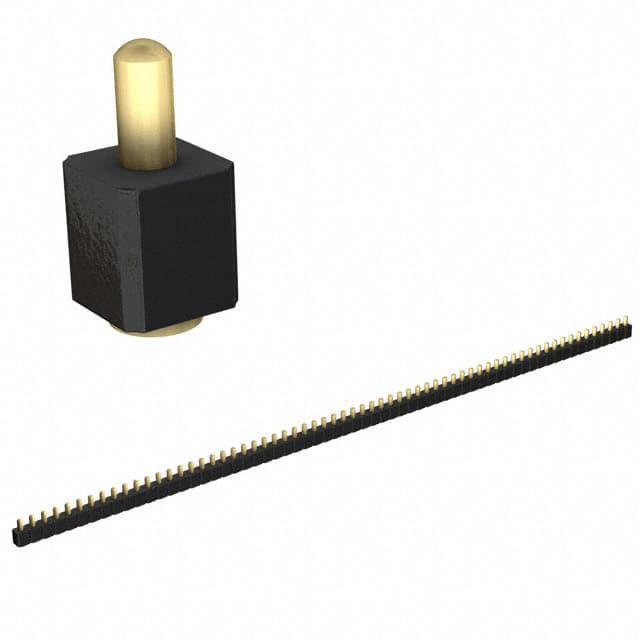

MILL-MAX 矩形连接器 - 弹簧式 811-22-064-30-003-101

811-22-064-30-003-101概述

    Spring-Loaded Connectors 技术手册概述

    产品简介


    Mill-Max Manufacturing Corp. 生产的弹簧式连接器是现代电子制造中的重要组件。这些连接器包括Series 810到Series 820,涵盖单行和双行的表面贴装形式,旨在满足高密度连接的需求。这些连接器提供低轮廓(Series 811和813)、中轮廓(Series 812和814)及长行程(Series 819和820)等多种选择,适用于各种应用场合。

    技术参数


    以下是各类弹簧式连接器的技术规格:
    - 材料:接触针和基座为镀金铜合金,接触弹簧为镀金铍铜。
    - 机械特性:
    - 初始高度下的弹簧力:25克
    - 中行程下的弹簧力:60克
    - 耐久性:1,000,000次循环
    - 平面度公差:0.005英寸(单行最多10个引脚,双行最多20个引脚)
    - 电气特性:
    - 额定电压:100Vrms/150Vdc
    - 额定电流:连续2A,峰值3A
    - 接触电阻:最大20mΩ
    - 绝缘电阻:最小10,000MW
    - 击穿电压:最小700Vrms
    - 电容:最大1pF

    产品特点和优势


    这些弹簧式连接器具有以下显著特点和优势:
    - 精密加工的活塞/基座和镀金部件确保1,000,000次循环寿命。
    - 模块化设计可应用于0.100英寸网格,提供多种高度选择,适应不同应用场景。
    - 低阻抗、高电流接触,符合严格的电气要求。
    - 高温热塑性绝缘体适合表面贴装工艺。
    - 支持自动化组装,如自动拣放设备。

    应用案例和使用建议


    这些连接器广泛应用于多种电子产品中,例如PCB之间的水平连接、垂直连接以及PCB与PCB的串联连接。根据手册中的描述,这些连接器在通信设备、计算机硬件、工业控制等领域都有广泛应用。为了更好地发挥这些连接器的功能,建议在设计时注意以下几点:
    - 在设计电路板布局时,考虑连接器的插入方向和位置,以避免机械干涉。
    - 确保电路板设计符合所需的平面度公差标准,尤其是对于高引脚数的应用。

    兼容性和支持


    这些弹簧式连接器具有良好的兼容性,支持不同的焊接方法,如表面贴装工艺。Mill-Max公司提供技术支持服务,以确保用户能够正确安装和使用这些产品。此外,还有丰富的配件,如真空吸嘴夹,方便自动化装配。

    常见问题与解决方案


    - 问题:如何确定合适的连接器型号?
    - 解决方案:参考产品手册中的订购信息部分,根据所需引脚数和接触风格选择合适的型号。
    - 问题:连接器的焊接过程需要注意哪些问题?
    - 解决方案:确保焊接过程中的温度控制得当,避免过高的温度导致连接器损坏。

    总结和推荐


    总体而言,Mill-Max生产的弹簧式连接器凭借其精密的设计和可靠的性能,在多个应用领域展现出显著的优势。无论是针对高端消费电子产品还是工业控制应用,这些连接器都是一个不错的选择。如果您正在寻找一种可靠且易于集成的连接解决方案,强烈推荐考虑Mill-Max的产品。

811-22-064-30-003-101参数

参数
触头数量 64
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
排数 1
触头镀层
长*宽*高 162.56mm(长度)*2.54mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

811-22-064-30-003-101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

811-22-064-30-003-101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 811-22-064-30-003-101 811-22-064-30-003-101数据手册

811-22-064-30-003-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
