814-22-016-30-009101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 16 铜合金 510nm 金 贴片安装 20.32mm(长度)*5.08mm(高度)
供应商型号: Q-814-22-016-30-009101
供应商: 期货订购
标准整包数: 25

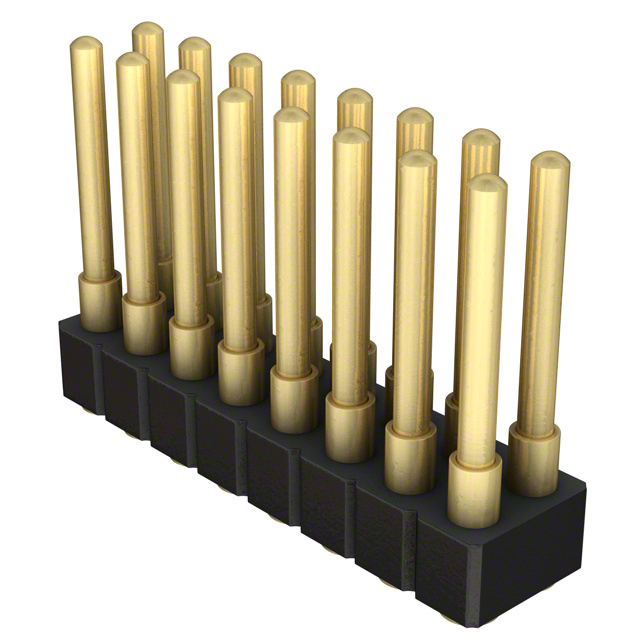

MILL-MAX 矩形连接器 - 弹簧式 814-22-016-30-009101

814-22-016-30-009101概述

    Spring-Loaded Connectors 技术手册

    产品简介


    Spring-Loaded Connectors(弹簧负载连接器)是由Mill-Max Mfg. Corp.生产的一系列高可靠性的表面安装连接器。它们主要适用于电子设备中的信号传输和电源传输。这些连接器具有精密加工的活塞和基座以及金镀层,确保了长期耐用性。常见的应用领域包括计算机、通信设备、消费电子产品以及其他需要高频信号传输的应用场合。

    技术参数


    以下是不同系列Spring-Loaded Connectors的主要技术规格:
    | 系列 | 材料 | 弹簧力(初始高度) | 耐用性 | 电气规格 |

    | 812, 814 | 活塞及基座:黄铜合金镀20微米金,100微米镍;弹簧:铍铜镀10微米金;绝缘体:高温热塑塑料,UL94 V-0评级 | 初始高度25克 | 1,000,000次循环 | 电压等级:100Vrms/150Vdc;电流等级:连续2A,峰值3A;接触电阻:最大20毫欧;绝缘电阻:最小10,000兆欧;介电强度:最小700Vrms;电容:最大1皮法 |
    | 819, 820 | 活塞及基座:黄铜合金镀20微米金,100微米镍;弹簧:铍铜镀10微米金;绝缘体:高温热塑塑料,UL94 V-0评级 | 初始高度25克 | 1,000,000次循环 | 电压等级:100Vrms/150Vdc;电流等级:连续2A,峰值3A;接触电阻:最大20毫欧;绝缘电阻:最小10,000兆欧;介电强度:最小700Vrms;电容:最大1皮法 |

    产品特点和优势


    - 耐用性强:每个连接点可以承受高达1,000,000次的插拔循环,确保长时间的可靠性。
    - 低接触电阻:最大20毫欧的接触电阻使得信号传输更加稳定高效。
    - 高电流承载能力:每个触点可承受最高3安培的峰值电流,适合处理大电流需求的应用场景。
    - 精密设计:精密加工的活塞和基座设计保证了连接器的长期使用寿命和稳定性能。

    应用案例和使用建议


    Spring-Loaded Connectors广泛应用于需要频繁插拔连接的场景,例如测试设备、工业自动化系统和通信设备。例如,在一个自动化生产线中,连接器可用于快速更换传感器模块,而无需中断整个系统的运行。为了优化使用效果,建议在安装过程中使用高精度的对准工具,确保每个连接点准确无误地接触。

    兼容性和支持


    这些连接器设计用于与标准的表面安装工艺兼容,并且可以配合自动化装配线使用。厂商提供了详细的载带包装信息和自动化装配指南。对于更高的针数配置或特殊需求,可以通过联系技术支持获得更详细的定制化解决方案。

    常见问题与解决方案


    - 问题:连接器接触不良
    - 解决方案:检查连接器和电路板上的焊接点是否良好,确保连接器完全插入并正确接地。

    - 问题:连接器插拔阻力过大
    - 解决方案:检查连接器和插座是否对齐,必要时可以尝试重新安装或调整插头和插座的位置。

    总结和推荐


    Spring-Loaded Connectors以其出色的耐久性和稳定的电气性能,成为众多电子设备的理想选择。其广泛的应用范围和多种配置选项使其能够满足各种不同的需求。我们强烈推荐在需要高频信号传输和高电流承载能力的应用中使用这些连接器,尤其是在对连接器耐用性要求较高的场景下。

814-22-016-30-009101参数

参数
排数 2
触头镀层
触头数量 16
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
长*宽*高 20.32mm(长度)*5.08mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

814-22-016-30-009101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

814-22-016-30-009101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 814-22-016-30-009101 814-22-016-30-009101数据手册

814-22-016-30-009101封装设计

查看详情并下载
Symbol
Footprint
3D Model
