851-91-019-10-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 19pin 3A 250nm 金 黑色 通孔安装 24.51mm(长度)*2.2mm(高度)
供应商型号: Q-851-91-019-10-001000
供应商: 期货订购
标准整包数: 1

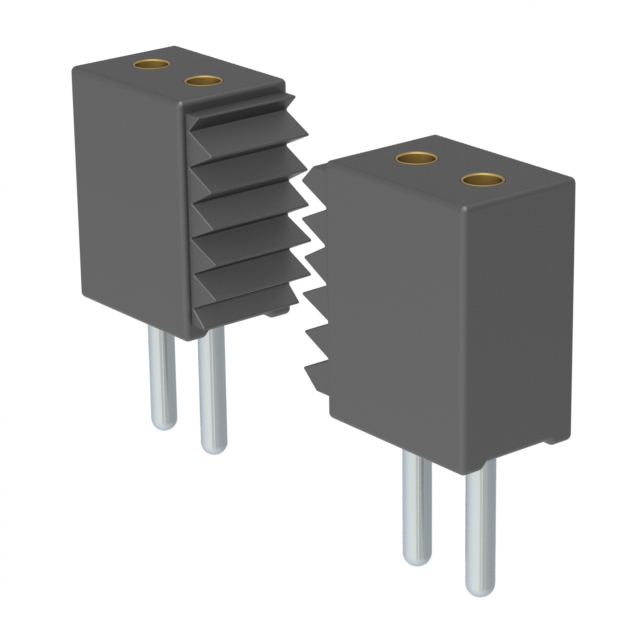

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-91-019-10-001000

851-91-019-10-001000概述

    Mill-Max 850/851/852/853系列连接器技术手册

    产品简介


    Mill-Max 850、851、852和853系列连接器是适用于多种电子应用的优质产品。这些连接器分为单行和双行形式,提供直角安装的插头和插座。这些连接器广泛应用于各种领域,包括消费电子、工业自动化、汽车电子、通信设备等。

    技术参数


    - 类型:单行和双行直角插头及插座
    - 尺寸:插针间距为0.050英寸
    - 材料:高温度塑料绝缘体
    - 电性能:
    - 额定电流:3A
    - 接触材料:铍铜(BeCu)
    - 插针直径范围:0.015英寸至0.021英寸
    - 兼容插针:Series 850和852使用MM #4006-1和#4006-2插针;Series 851和853使用MM #4890-1和#4890-2插针
    - 环境适应性:符合RoHS-2标准(2011/65/EU)

    产品特点和优势


    - 可靠性高:采用Hi-Rel设计,保证长期稳定工作。
    - 多样化选择:可定制单行和双行版本,满足不同需求。
    - 兼容性强:支持不同尺寸的插针,提高应用灵活性。
    - 易于焊接:高温度塑料绝缘体适合所有焊接操作。

    应用案例和使用建议


    - 应用场景:适用于需要高频、高密度连接的应用场合,如PCB板之间的信号传输、电源连接等。
    - 使用建议:
    - 在选择插针时,确保插针直径符合要求。
    - 安装过程中要特别注意焊接温度,以避免损坏绝缘体。
    - 定期检查连接器接触点,确保良好的电连接。

    兼容性和支持


    - 兼容性:Mill-Max连接器具有良好的兼容性,能够与其他标准插针配合使用。
    - 技术支持:Mill-Max提供详尽的技术文档和客户服务,帮助用户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:插针插入困难。
    - 解决办法:检查插针直径是否符合要求,确保插座和插针匹配。
    2. 问题:接触不良。
    - 解决办法:重新焊接或更换损坏的连接器。
    3. 问题:温度过高导致损坏。
    - 解决办法:使用适合的焊接工具,并遵循正确的焊接步骤。

    总结和推荐


    Mill-Max 850/851/852/853系列连接器以其高可靠性、多样化选择和广泛的兼容性在市场上脱颖而出。无论是消费电子还是工业应用,都能找到合适的解决方案。强烈推荐给需要高质量连接解决方案的用户。

851-91-019-10-001000参数

参数
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
防护等级 -
额定电流 3A
排数 1
针脚数 19pin
间距-配接 1.27mm
类型 Push-Pull,Receptacle
颜色 黑色
长*宽*高 24.51mm(长度)*2.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

851-91-019-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-91-019-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-91-019-10-001000 851-91-019-10-001000数据手册

851-91-019-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
